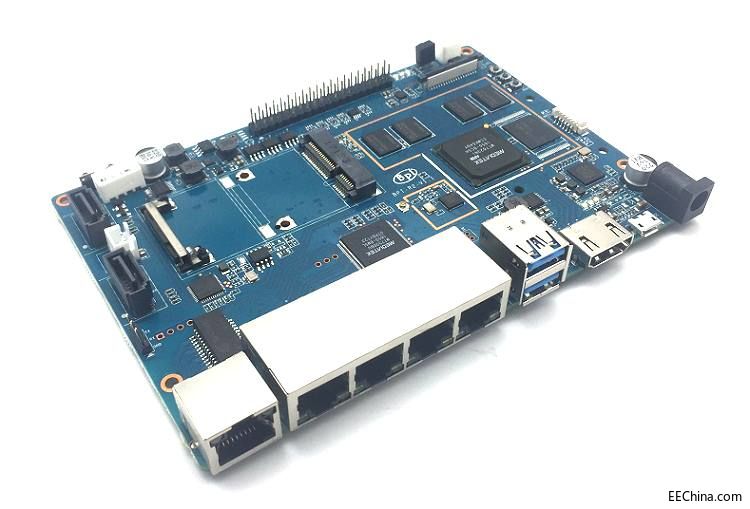

Banana pi BPI-R2 開源智能路由器 MTK 7623N 方案設計
||
香蕉派 BPI-R2 是一款高度集成的多媒體網絡路由器,優良的無線性能,它可用于網絡通信，家庭娛樂,家庭自動化等等
BPI-R2集成MTK7623N 四核 ARM Cortex-A7 MP 支持主頻1.3 ghz,BPI-R2 路由器提供豐富各種外設接口,包括 HDMI TX 高清接口, MIPI DSI 屏接口, PCIe2.0 接口, USB2.0 OTG 端口, USB3.0 端口, SATA 端口，5 千兆網口, 板載802.11a/b/g/n wifi 無線& BT4.1藍牙 , 并且通過mini PCI-e支持 802.11ac/n WLAN
BPI-R2 系統支持 Android5.1，并完善支持 OpenWRT,Debian linux,Ubuntu linux, Raspbian 和其他嵌入式操作系統. 尺寸與BPI-R1完全一樣大小, 支持 1080P y高清視頻輸入,40 PIN GPIO 與 Raspberry Pi 3一致.

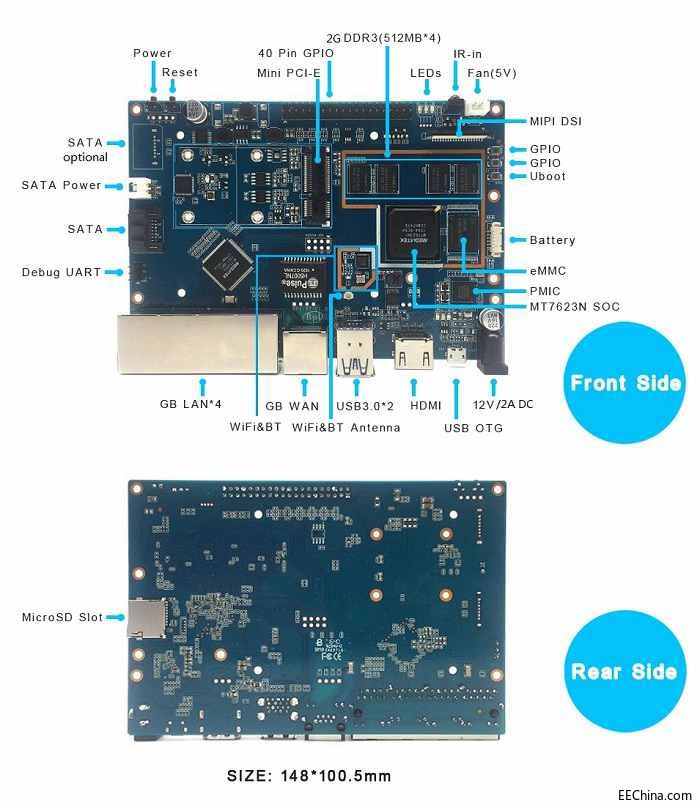

硬件接口示意圖：

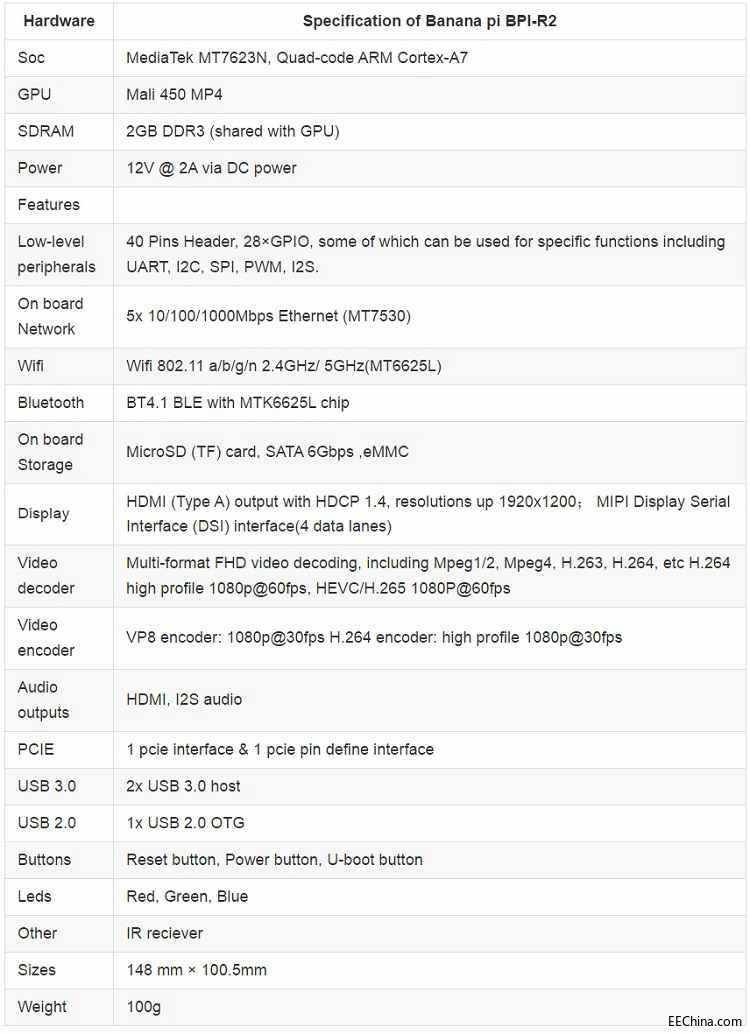

硬件規格書：

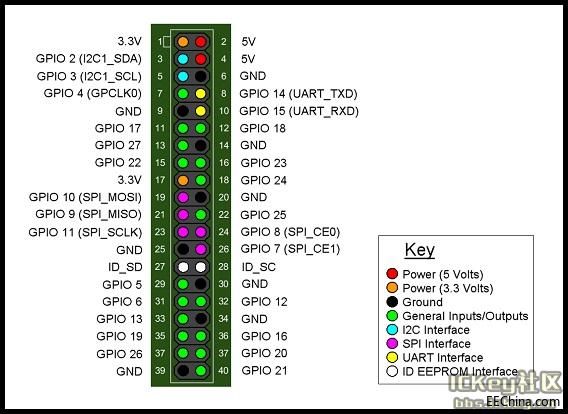

GPIO定義兼容樹莓派 3

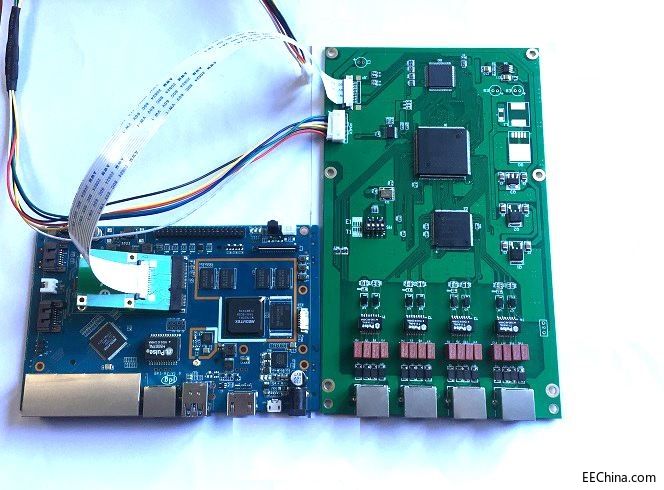

BPI-R2 VOIP asterisk ippbx 應用
