目前工業行業最高端最前沿的I.MX6x開發平臺

上海辰漢電子推出基ARM CORTEX A9核心構架飛思卡爾I.MX6x_MDK嵌入式系統開發平臺,該平臺是目前工業行業最高端最前沿的開發平臺

I.MX6xMDK是辰漢電子伴隨飛思卡爾發布iMX6處理器后緊跟著推出的面向工業互聯網，汽車電子，軍工，航天等領域的二次開發參考設計平臺。iMX6xMDK有單核和4核版本。分別包含了一顆1.2GHz主頻的Cotex-A9處理器和4顆同級別CotexA9處理器。此平臺采用核心板+母板構架，將高達1.2GHz主頻的CPU，高達2GByte的總線頻率1.2GHz的DDRIII和復雜的電源管理系統設計在核心板上，這樣徹底讓行業客戶避免了設計高速信號的風險，保證了項目原型的設計成功率和避免了軟件開發因?yàn)橛布�高速系統的不穩定而中止。與此同時，i.MX6xMDK的母板將Imx6的幾乎所有接口引出，同時增加了豐富的有線和無線鏈接模塊，如WIFI,藍牙，GPS,3G，也預留了眾多傳感器接口，如光線傳感器，三軸加速度傳感器，電子羅盤等。

為滿足超穩定性行業客戶要求，iMX6xMDK將ARM主芯片的內存總線拉出，用戶可以用于設計超穩定性要求的異步或同步并行總線設備方案。同時，iMX6xMDK支持高分辨率高速M(fèi)IPI接口，CAN接口，千兆以太網等等眾多業界新標準，是目前工業行業最高端最前沿的開發平臺。

一、I.MX6x特色如下：

1、強大的運算能力

Ø  1GHz主頻的完全相同的單核，雙核，四核處理器。

Ø  支持64位的總線帶寬，1066MHz的DDRII數據總線接口，吞吐速率更快

Ø  高達1Mbyte的二級緩存可被雙核或四核共享

Ø  NEON MPE 協處理器支持ARM VFPv3構架的浮點運算，支持各種單雙精度加，減，乘，除，指數，平方運算。提供16位，32位，64位的浮點運算格式和整數格式的靈活變換。

2、強大的視頻圖像子系統

Ø  內置視頻處理單元（VPU），支持多種格式的全雙工視頻影像處理，不占CPU資源。

Ø  三個硬件加速圖形處理單元（GPU）：支持3D，2D圖形加速和矢量加速（Open VG）。

Ø  兩個獨立的影像處理單元（IPU）：連接攝像頭和顯示通路以及相關的處理，同步和控制。

Ø  強大的顯示接口橋：提供IPU到各種數字顯示接口的橋接作用，如RGB，LVDS，HDMI，MIPI/DSI

3、集成了新一代的各種接口標準

Ø  持SATA II標準，可達3Gbps的傳輸率可同時支持打開四個顯示接口：高達200M像素時鐘的兩個RGB并口，可支持1080P或WXGA分辨率60Hz的顯示屏幕。

Ø  支持WUXGA分辨率60Hz的LVDS接口，支持HDMI 1.4標準接口以及MIPI/DSI接口。

Ø  支持千兆以太網口。

Ø  支持PCIe 2.0標準接口。

4、智能的片內電源管理系統

Ø  MX6D/6Q集成了先進的電源管理單元和控制器，包括為各個片內資源供電的DCDC和LDO供電單元。

Ø  監控芯片溫度的溫度傳感器。

Ø  低功耗模式下的動態電源管理技術。

Ø  為ARM核和MPE單元提供軟狀態輪詢和電源關斷能力。

Ø  能根據系統需要提供各種電源管理級別。

Ø  靈活的時鐘控制管理機制以節省SOC的功耗。

5、豐富的外設接口和汽車級的溫度級別

Ø  MX6 還支持非常多的外設接口（歐美系芯片的優點），滿足客戶不同的需求，可以實現許多功能的擴展應用：【以i.MX6Q MDK1（Morninghan）開發板為例介紹】

Ø  UART接口：多個UART接口，其中UART1接口外掛RS232。

Ø  SDIO接口：可直接使用SD卡，SD卡形式的Wi-Fi卡。

Ø  GPS模塊：可直接使用GPS模塊于主板上，也可外接不同廠家的GPS子卡以評估其性能。

Ø  USB接口：480Mbps高速USB接口，包括1個USB OTG和2個USB Host

Ø  CSI：CCIR656信號接口，可接數字CMOS攝像頭。

Ø  3G PCIe接口：可接3G模塊。

Ø  miniPCIe接口：可接802.11n的WIFI模塊

Ø  MIPI/DSI接口：可接OLED顯示屏。

Ø  其他接口：SATA、EIM、CAN、CSPI、I2C接口等。

二、芯片結構

三、系統結構

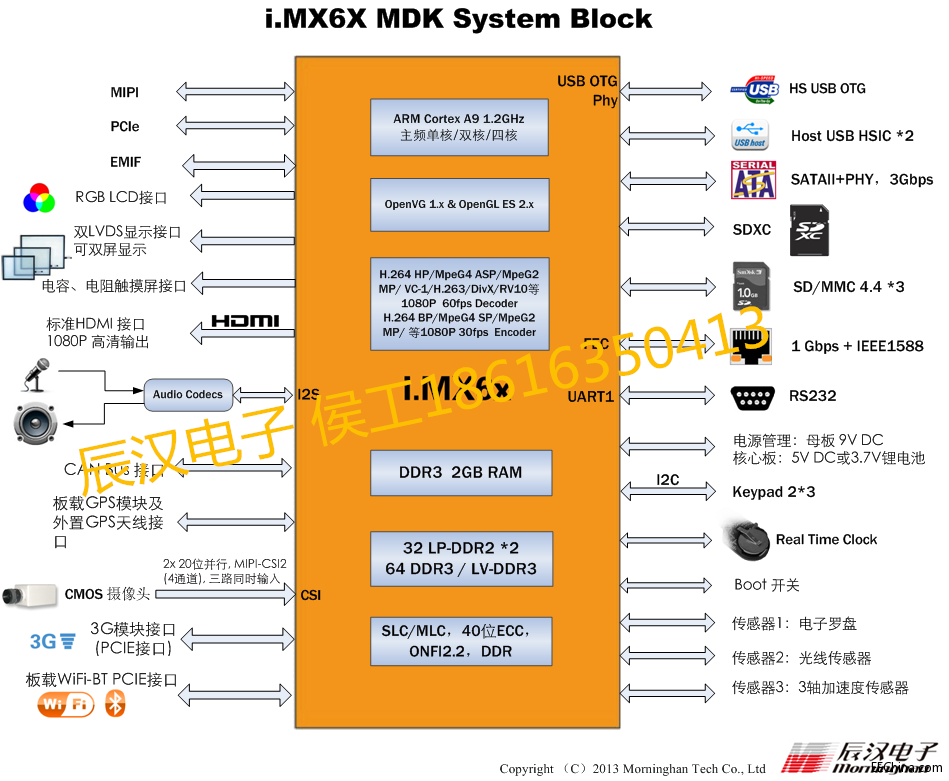

imx6系統結構

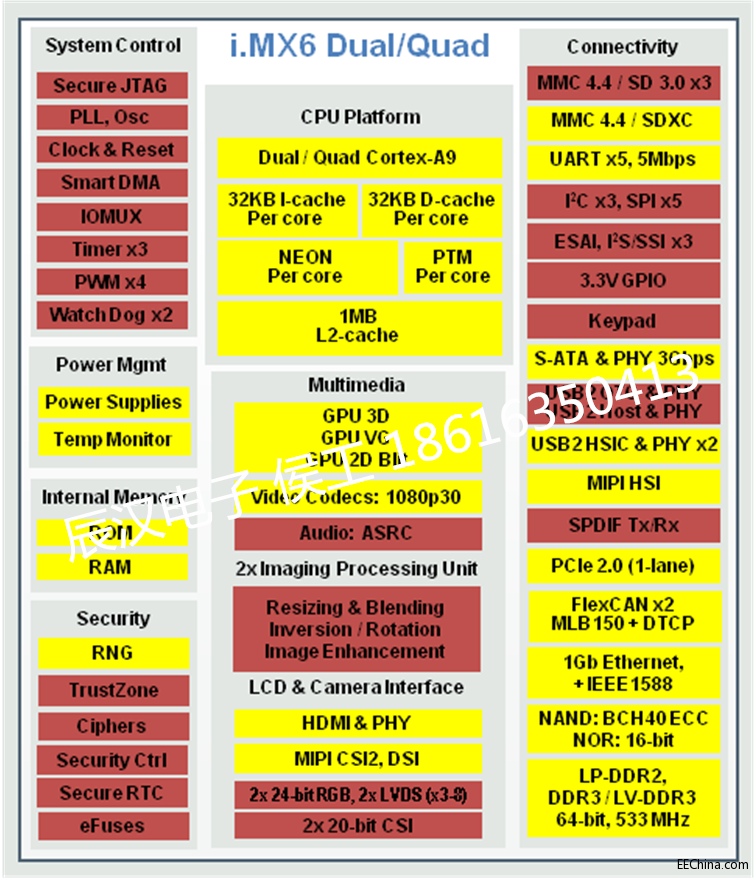

imx6芯片結構
