如果決定使用板上濾波器，在布線時就要注意在電纜端口處留出一塊“干凈地”，濾波器和連接器都安裝在“干凈地”上。通過前面的討論，可知信號地線上的干擾是十分嚴重的。如果直接將電纜的濾波電容連接到這種地線上，會造成嚴重的共模輻射問題。為了取得較好的濾波效果，必須準備一塊干凈地。并與信號地只能在一點連接起來，這個流通點稱為“橋”，所有信號線都從橋上通過，以減小信號環路面積。
      http://www.0312rx.com/No.58.1.751.htm

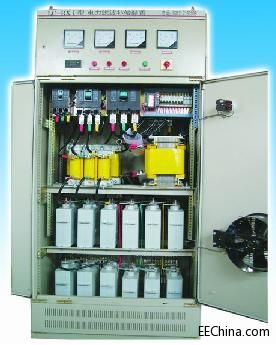

      LC-RX I濾波補償裝置是一種經濟型單調諧濾波兼補償設備，針對特性諧波進行濾波。濾波支路采用了專業設計的濾波電抗器和電容器組組成單調諧式濾波，在諧振頻率下XCn=XLn,可對相關諧波形成近似短路回路，針對特性諧波吸收濾除。在有效濾除諧波的同時補償無功功率，提高功率因數清除電網諧波污染。裝置主要適用于用戶電力系統含有諧波，負荷變化平穩，需要對諧波進行治理，濾除高次諧波，改善用電環境，同時需要補償無功功率提高功率因數的用戶。
      主要特點
      1.針對用戶系統專門設計制造，按需消除特性諧波，如：5次、7次11次等，濾波補償效果明顯。
      2.設備投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加。
      3.采用高性能接觸器及綜合保護控制系統投切各濾波支路，使設備操作簡單安全可靠。
      4.快速檢測系統情況，根據系統要求（諧波情況、無功情況）自動或手動投切，實時濾波補償無功。
