上海雷卯推出兩款5V，小封裝（DFN1006和DFN0603），帶回掃，低鉗位電壓VCmax的防靜電二極管：ULC0521CLV、ULC0542CLV。

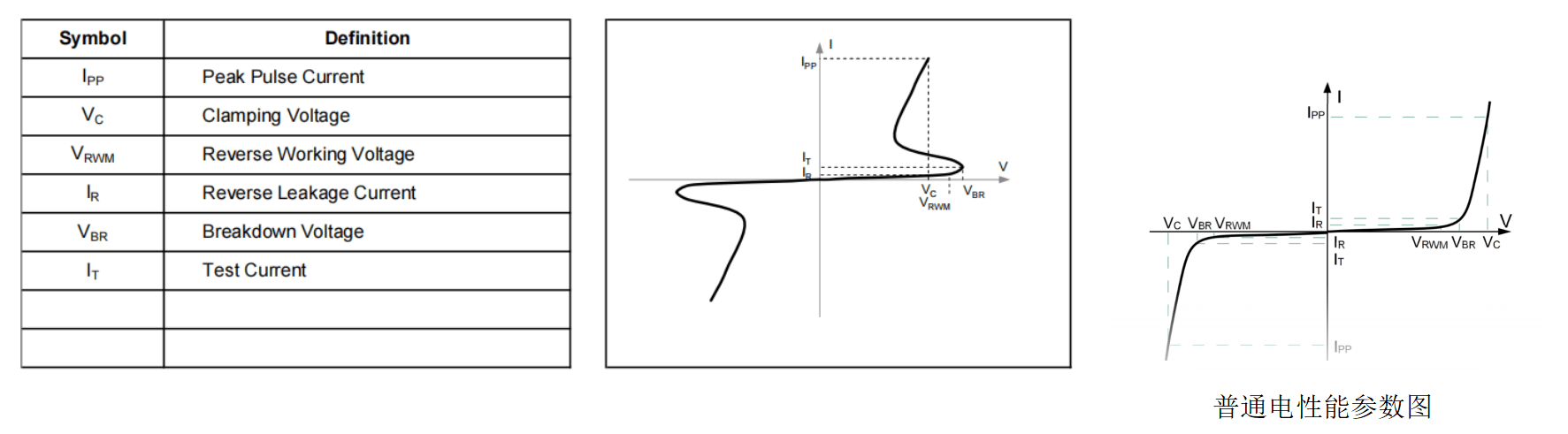

帶回掃ESD和普通ESD二極管電性參數圖如下：

我們可以看到，普通的ESD 是隨著IPP的增加VC 在逐漸增大，而帶回掃的ESD 會在擊穿以后有個回轉，即把VC 降低到一個更低基點后再慢慢升高。所以回掃的ESD二極管的VC是明顯的比普通的VC 要低很多，可以參看下表參數對比。

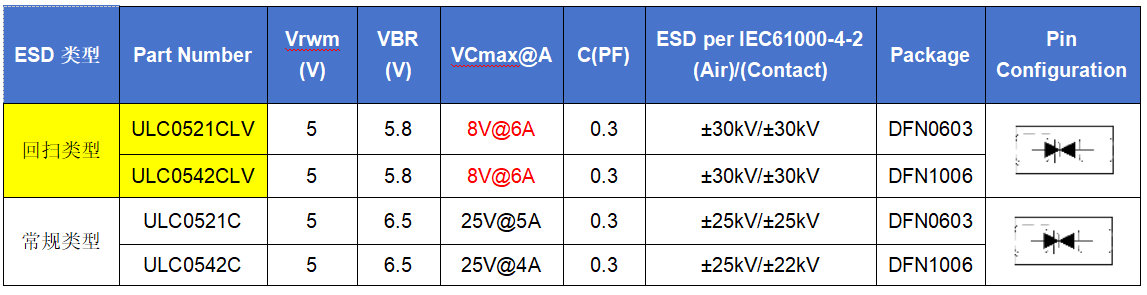

下表兩款回掃型號和普通型號參數做對比：

表格參數介紹

Vrwm：反向關斷電壓，TVS管可承受的反向電壓，在該電壓下TVS管不導通。

VBR：擊穿電壓，ESD防護開始工作的電壓，通常是TVS通過1 mA時的電壓。

VC : 鉗位電壓

VCmax@A： Vcmax@IPP, 8/20us 最大峰值電流對應的鉗位電壓。

Cj : 結電容，TVS中的寄生電容，影響信號質量。

可以看到

表格上兩行帶回掃ULC0521CLV、ULC0542CLV，在Ipp 是6A時鉗位電壓VC為8V ，

下面兩款普通ESD二極管，在IPP 是4A 或者5A 時 ，鉗位電壓VC 為25V ，遠遠高于帶回掃的。

對于所要保護的IC來說，ESD二極管的鉗位電壓越低，越能更好的保護集成電路，提高集成電路的抗靜電能力。所以對于選型工程師來說，更愿意選擇帶回掃型ESD二極管。

ULC0521CLV、ULC0542CLV 低容，VC 低，高速信號靜電防護最佳選擇，比如可以應用于 USB3.0，RF信號 等。
