光纖涂覆機“HXGK系 列”上 >市

～  最 適合用于光纖熔點保護、裸纖涂覆、替代熱縮套管、光學零部件、光纖傳感和光纖激光器的制造 ～

2019年2月16日

濰坊華纖光電科技有限公司新開發的光纖熔接機“HXGK系 列”上 市。

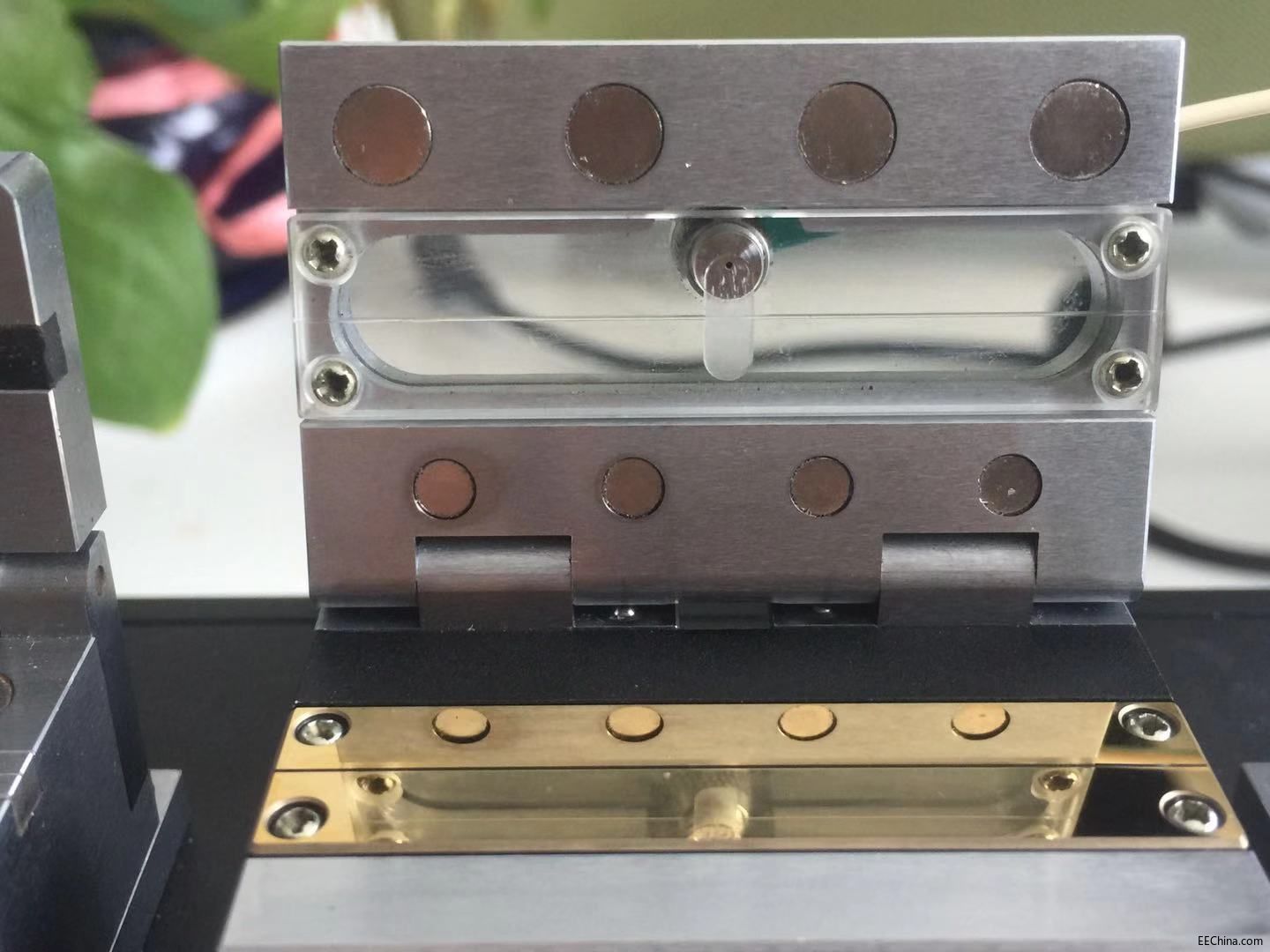

HXGK系列是一種高性能半自動光纖涂覆機，其搭載部分應用在偏振保持光纖和大口徑光纖等光學零部件、光纖傳感及光纖激光器制造中所需的功能。

背景

近年，隨著光纖通信的高速化、大容量、規模化、成產業集群的發展，在科研及生產應用領域，除了常規光纖的大量使用，對以偏振保持光纖為代表的特殊光纖的需求不斷增加。此外，在加工領域，光纖傳感、光纖光柵的應用不斷廣泛，光纖激光器應用不斷普及，對大口徑光纖的需求也逐漸增加。在處理這些特殊光纖時候，在熔接之外，高性能半自動光纖涂覆機的應用不斷普及，在熔點保護方面有很好的性能。

技術層面，伴隨著5G產業的興起，光纖傳輸性能的要求越來越高，光纖熔接處理的要求越來越精密，熱縮套管必將被代替，光纖涂覆技術逐步從科研、高端產品處理等方面向全領域發展。

以往的光纖涂覆機，特別是進口，存在注膠管容易堵塞、注膠浪費、溢膠嚴重、固化時間長等缺陷。這些都是適合研發用途的產品，在要求生產效率及膠水節約等方面，無法充分滿足客戶的需求。特別是在定制需求方面難以及時有效的滿足本土需求。

新產品“HXGK系列”以“最適合用于制造的涂覆機”為產品概念，將所搭載功能限制在最適合用于制造現場、必要且充分的功能范圍內。實現產品小型化，成功改善性價比。在解決上述存在的問題方面展現很好的本土融合度。

新產品“HXGK系列”，包括用于制造光學零部件和光通信設備的普通光纖、保偏光纖及高強度光纖的“HXGK-T01(280um、430um、600um、900um)”, 以及用于制造和維護光纖激光器的大口徑光纖涂覆機“HXGK-T02(定制其他芯徑)”，涂覆層直徑200微米~1000微米。

特點

接受定制需求，包括技術合作要求、產線配合要求、特殊尺寸要求等。

解決注膠管路堵塞問題。

涂覆時間可縮減至1s（PC373等低折射膠水時間約為7s，dsm-950-200等高折射膠水時間約為1s）。

可實現樹脂半自動注入功能,精準地控制每一次涂覆的注膠量。解決溢膠問題，膠水沿著光纖槽走膠，不大量溢出到玻璃片上，節省膠水60%左右。

環境和 諧對 策

本產品是以“零排放”與“節源”為目標的產品。全系列采用了共通的產品設計，與以往產品相比，產品主機的重量減少了約32%，體積減少了約30%。此外，包裝尺寸也減少了約20%。因此，有助于減少原材料的使用量和運輸時的CO2排放量。

備注

·        待涂覆處包層不能有灰塵，要絕對清潔

·        操作時不能用手直接接觸裸露包層部分

·        如果造成了包層污染，要進行二次清潔，待酒精完全揮發后再進行涂覆

·        選擇合格的涂覆膠，注意區分高低折射率

·        不要使用過期的涂覆膠

·        及時清潔涂覆后模具上的殘留膠水，避免損壞夾具
