4.5Makefile 文件
接前一小節的內容，繼續介紹系統是如何一步一步編譯出內核鏡像的。
在這里仍然以 LEDS 小燈為例。
4.5.1 宏定義 LEDS_CTL 的使用
如下圖所示，led 驅動屬于字符驅動，字符驅動一般是在源碼目錄“drivers/char/”下。
如上圖所示，這里要關注的文件只有框框中的三個“itop4412_leds.c”，
“itop4412_leds.o”，“Makefile”。
itop4412_leds.c ：比較好理解，就是 led 驅動的源碼
itop4412_leds.o ：這個是生成最終 zImage 二進制的中間文件
Makefile ：就是 Make 命令所需要的文件

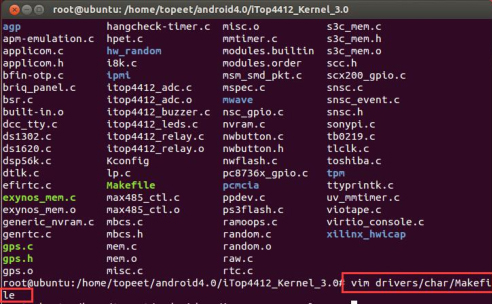

這里不關心 itop4412_leds.c 中的代碼，只需先知道 itop4412_leds.c 的文件名即可。在源碼目錄中使用命令“vim drivers/char/Makefile”，如下圖所示。
打開“vim drivers/char/Makefile”文件之后，找到和 itop4412_leds.c 相關的文件，搜索“itop4412_leds”,如下圖所示。

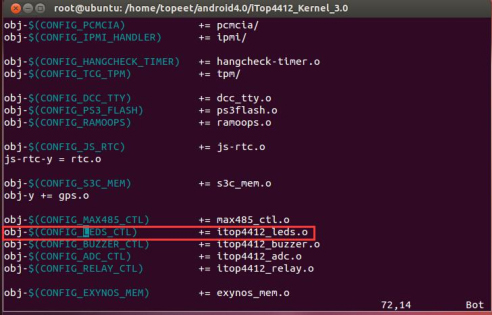

如上圖方框所示，就是編譯 itop4412_leds.c 的腳本。這個腳本大家也只需要仿照寫即可，嚴格的按照已有的例子來寫即可。
如果想添加類似的字符驅動，就可以在這個目錄下添加。
Kconfig、Makefile、menuconfig、“.config”文件大家就可以聯系起來了。
4.5.2 Makefile 腳本語法簡介
本小節介紹的語法是對內核源碼子目錄中 Makefile 進行簡單的介紹，這部分是經常會用到的，也是需要掌握的。
常用的強制編譯寫法，還是在“drivers/char/Makefile”中，在 Top 行，如下圖所示。
上圖中的這一行“obj-y += misc.o”，注意這里需要和內核自帶的代碼對齊。
“加等號”右邊的“misc.o”表示要編譯 Makefile 目錄下的“misc.c”文件，
“加等號”左邊的“obj-y ”表示要編譯，并鏈接進內核（鏈接進內核是 linux 源碼中自帶的工具處理的，驅動工程師完全不用關心具體是怎么實現的）
如下圖所示，就是 LEDS_CTL 的條件編譯，也就是需要在 Kconfig 中定義，在menuconfig 中配置之后，編譯器運行的時候找到對應的宏變量 LEDS_CTL 之后才會編譯。
上圖比較好理解，因?yàn)橐恢笔且赃@個 LEDS_CTL 為例來講解的。這種方式在寫驅動的時候會經常使用到。

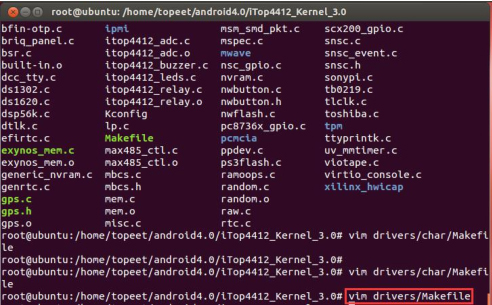

最后介紹一下目錄層次的迭代，如下圖所示，使用命令“vim drivers/Makefile”打開“drivers/char”上一層目錄的 Makefile 文件。

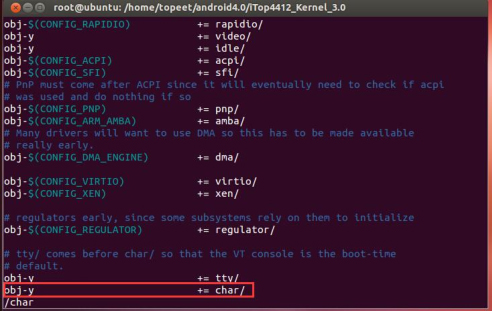

搜索關鍵詞“char”，因?yàn)榍懊娼榻B到的字符變量在“char”目錄下，如下圖所示。
上圖中的語法也是很簡單，只不過“加等號”右邊有文件變?yōu)榱宋募䦅A。這里表示強制編譯當前目錄“/drivers”的下一級目錄“/char”。在執行編譯命令執行到這句的時候，就會先跳轉到“/char”目錄下的“Makefile”文件。
4.6 Makefile 測試
本小節給大家做個簡單的小實驗，通過配置 menuconfig 中的 LEDS，來將內核編譯進內核或者不編譯進內核。
4.6.1 將 LEDS 驅動不編譯
進內核如下圖所示，在給大家提供的源碼中，解壓之后默認狀態就有將“itop4412_leds.c”編譯進內核的中間文件“itop4412_leds.o”，如下圖所示。
如下圖所示，使用命令“rm -rf drivers/char/itop4412_leds.o”刪除掉 LEDS 驅動的中間文件“itop4412_leds.o”。

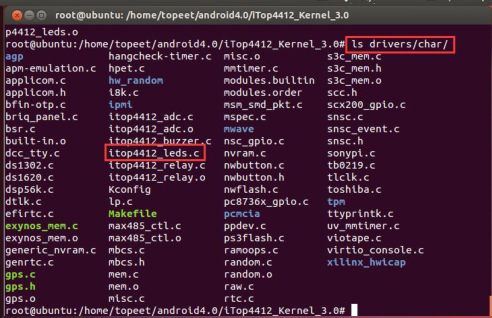

如下圖所示，使用命令“l(fā)s drivers/char/”查看一下，發現已經沒有了“itop4412_leds.o”文件。

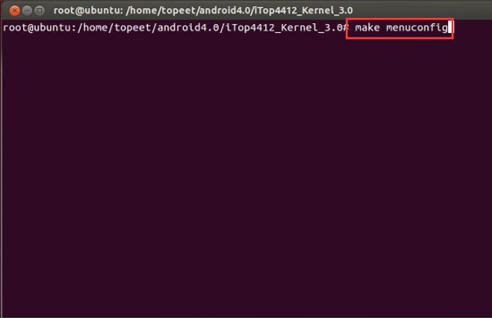

然后使用命令“make menuconfig”，打開配置工具，如下圖所示。

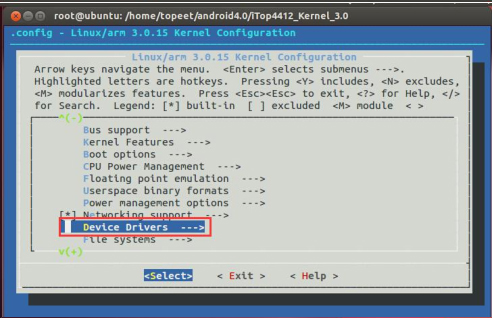

打開之后，如下圖所示。找到“Device Drivers ---> ”選項。
如下圖所示，進入到“Device Drivers ---> ”選項，找到選項“Character devices--->”。

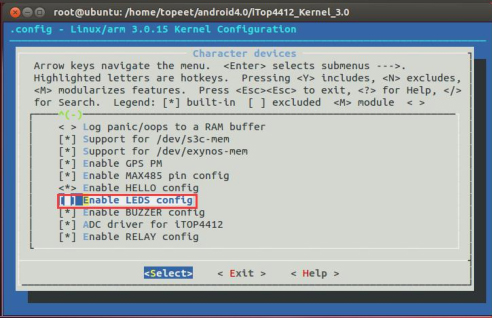

如下圖所示，找到選項“Enable LEDS config”，將 LEDS 的配置關閉
退出，保存，生成新的“.config”文件。
保存退出后，打開“.config”文件，可以發現“CONFIG_LEDS_CTL”沒有配置。

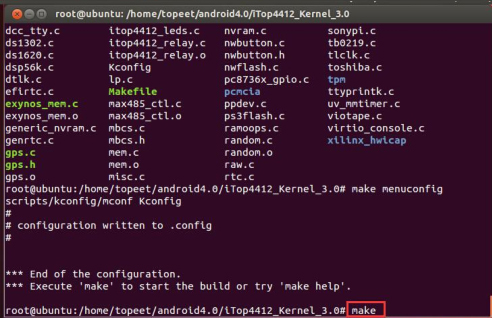

關閉“.config”文件，然后執行編譯內核的命令“make”，如下圖所示。
如下圖所示，編譯完成。
如下圖所示，使用命令“l(fā)s drivers/char”查看 LEDS 驅動所在目錄，發現并沒有產生了中間文件。
最后也可以將生成的文件“zImage”文件下載到開發板，會發現“/dev”目錄中沒有產生 LEDS 驅動的設備節點“l(fā)eds”。
4.6.2 將 LEDS 驅動編譯進內核
接上一小節，如下圖所示，使用命令“make menuconfig”，打開 menuconfig 配置工具。
進入“ Device Drivers --->”選項，然后進入“Character devices --->”選項，然后如下圖所示，配置上“Enable LEDS config”。

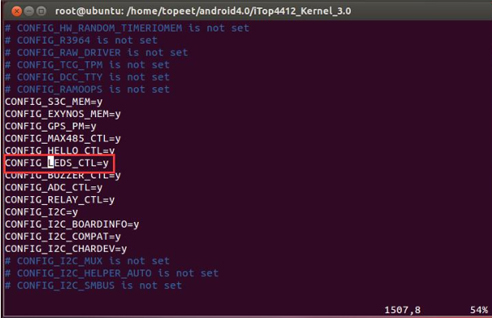

保存退出。打開“.config”文件，可以發現“CONFIG_LEDS_CTL=y”已經配置。
執行編譯命令“make”，如下圖所示，編譯完成之后，使用命令“l(fā)s drivers/char/”可以看到“itop4412_leds.o”已經生成。
最后也可以將生成的文件“zImage”文件下載到開發板，會發現“/dev”目錄中產生LEDS 驅動的設備節點“l(fā)eds”，LED 燈的控制又恢復正常了。
4.7 編譯流程圖解
現在內核編譯相關的知識已經全部介紹完，本節做一個小節。
下圖已經將內核編譯的全部過程包含。
如上圖所示。

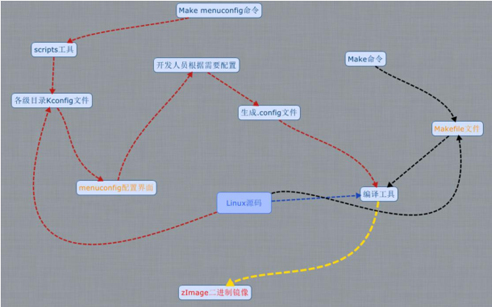

紅色的線條表示配置文件 Kconfig 這一部分，在 Kconfig 中要定義針對具體驅動文件的宏變量。然后使用 menuconfig 工具生成新的”,config“文件。
黑色的線條表示編譯文件 Makefile 這一部分，在 Makefile 中針對宏變量編譯驅動文件。
執行 make 命令之后，調用“.config”文件，配合各級目錄中的 Makefile 文件編譯具體的驅動源代碼，將源代碼編譯成“.o”中間文件。
當中間文件全部編譯完成之后，編譯工具會生成一個非常精煉的“zImage”二進制文件。
