ARM核心板實測報告
|
產品簡介
核心板外觀
G4418開發平臺采用郵票孔的核心板＋底板方式設計，核心板可擴展性強，多達 184 PIN 管腳，運行速度高達 1.4GHz。PCB 采用 8 層沉金工藝設計，具有最佳的電氣特性和抗干擾特性，工作穩定可靠。核心板板載了 PMU，帶庫侖計的充電管理，可以廣泛應用于 MID，POS，PDA，PND，智能家居，手機，車機，學習機，游戲機以及其他各種工控領域。
S5P4418 采用 28nm 制作工藝，內置高性能 4 核 A9 ARM 架構，相比 Exynos4412， 在多媒體性能上，它幾乎支持全格式視頻解碼，在 LCD 控制器上，芯片板載 LVDS 和 RGB 雙路顯示控制接口，顯示分辨率可以高達 2048*1280@60Hz。同時，內部集成千 兆以太網控制器。在電平上，S5P4418 為 3.3V GPIO，更方便行業客戶設計產品。
核心板參數
結構參數
- 外觀：郵票孔方式
- 核心板尺寸：52mm*52mm*3mm ［業界最小］
- 引腳間距：1.1mm
- 引腳焊盤尺寸：1.3mm*0.7mm
- 引腳數量：184 PIN，滿足用戶各類擴展需求 ［引出腳最多］
- 工藝：采用 8 層沉金工藝設計，PCB臺資大廠制作 ［獨家支持］
系統配置
- CPU：S5P4418，四核Cortex-A9，主頻為1.4GHz，被認為是近幾年最有前途的 ARM處理器
- 內存：使用單通道 DDR3 設計，標配 1GB，可定制 2GB ［標配 1GB，可定制 2GB］
- 存儲： 4GB/8GB/16GB/32GB emmc 可選，標配 8GB ［標配 8GB，可定制 4GB/16GB］
- 電源IC：使用 AXP228，支持動態調頻，庫侖計等 ［獨家支持］
- 以太網：使用 RTL8211E 千兆以太網 PHY ［獨家支持］
接口參數
- LCD 接口：同時支持 TFT、LVDS、MIPI 接口輸出 ［獨家支持］
- Touch 接口：電容觸摸，電阻觸摸
- 音頻接口：AC97/IIS 接口，支持錄放音
- SD 卡接口：2 路 SDIO 輸出通道
- emmc 接口：板載 emmc 接口，管腳不另外引出
- 以太網接口：支持千兆以太網
- USB HOST 接口：一路 HOST2.0，一路 HSIC ［支持］
- USB OTG 接口：一路 OTG2.0
- UART 接口：支持5路串口，引出3路，支持帶流控串口
- PWM 接口：4 路 PWM 輸出
- IIC 接口：IIC 接口：3 路 IIC 輸出
- SPI 接口：1 路 SPI 輸出
- ADC 接口：支持8路；引出3路 ADC
- Camera 接口：1 路 BT656/BT601，1 路 MIPI CSI ［獨家支持］
- HDMI 接口：高清音視頻輸出接口，音視頻同步輸出 ［獨家支持］
- VGA 接口：使用 LCD 輸出接口擴展
- 啟動配置接口：無需啟動配置，核心板自動適配
電氣特性
- 輸入電壓：3.7~5.5V(推薦使用 5V 輸入)
- 輸出電壓：3.3V/4.2V(可用于底板供電及電池充電)
- 儲存溫度：-20~80度 ［獨家支持］
- 工作溫度：-20~80 度
其它
- 系統支持：Android、Linux、Ubuntu等系統
- 我們提供的服務：4418核心板模塊+硬件定制+軟件開發+OEM/ODM
應用范圍
- 家居控制平臺、智能家居平臺、健身器械操作平臺、美容器械操作平臺、醫療器械操作平臺
- 智能儀表、儀器、觸摸屏控制器
- 導航設備、車載DVD；智能廣告控制終端
- 排隊系統、廣告機
- 樓宇對機、分機以及管理機等
核心板外觀

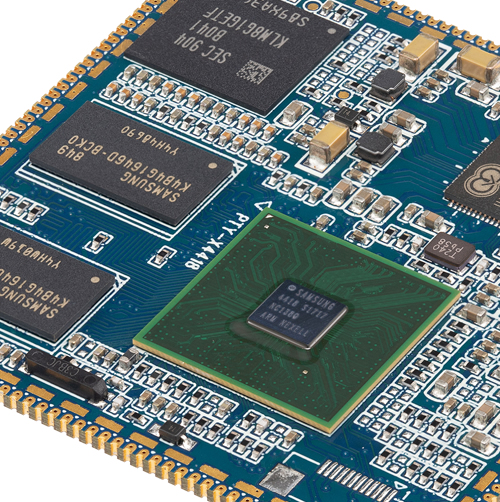

核心板正面圖
核心板拼板圖
