CS5095E 5V USB輸入 1.2A充電電流帶NTC 三節鋰電升壓充電管理電路芯片
|
CS5095E是一款5V輸入,1.2A充電電流,支持三節鋰電池串聯應用 ,鋰離子電池的升壓充電管理IC。CS5095E集成功率MOS，采用異步開關架構，使其在應用時僅需極少 的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5095E的升壓開關充電轉換器的工作頻率為500KHz,轉換效率為90%。CS5095E輸入電壓為5V,內置自適應環路，可智能調節充電電流，防止拉掛適配器輸出可匹配所有適配器
CS5095E提供了纖小的ESOP8L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃
描述 深圳錦宏世紀 李工 18938047300
CS5095E提供了纖小的ESOP8L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃
描述 深圳錦宏世紀 李工 18938047300
USB 5V輸入異步開關升壓充電
1.2A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
管腳外圍兼容CS5090E
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
IC過溫保護
ESD 4KV

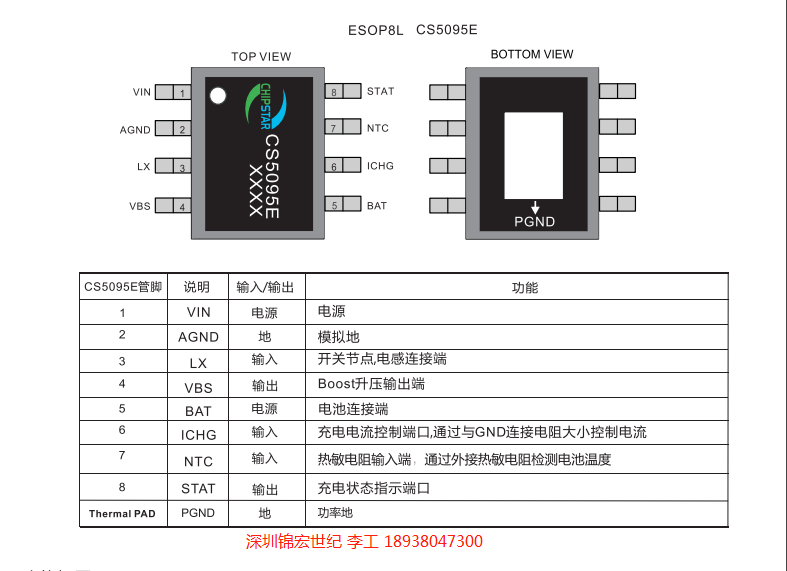

封裝:ESOP8L
應用:
藍牙音箱
對講機
POS機
鋰電電池包
CS5080 CS5086 CS5090都是ESOP8 管腳可兼容
1.2A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
管腳外圍兼容CS5090E
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
IC過溫保護
ESD 4KV
封裝:ESOP8L
應用:
藍牙音箱
對講機
POS機
鋰電電池包
CS5080 CS5086 CS5090都是ESOP8 管腳可兼容
