KP22306WG 20W手機快充電源驅動芯片

KP22308WG  24W手機快充電源驅動芯片​​​

產品描述

KP223XXWG是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。

芯片集成有高壓啟動電路，可以獲得快速啟動和超低待機的性能。芯片支持8-40V的VDD供電，

方便滿足寬電壓輸出電源的要求。

KP223XXWG內部具有高精度80kHz開關頻率振蕩器，且?guī)в蓄l率調制和電流峰值調制功能，

可優化EMI性能。芯片結合準諧振控制模式，綠色節能模式和打嗝模式工作，全范圍優化效率，

實現待機功耗小于30mW，滿足六級能效要求。

KP223XXWG集成有完備的保護功能，

包括:VDD欠壓保護(UVLO)、VDD過壓保護(VDDOVP)、輸入欠壓保護(Brownout)、

輸入過壓保護(LOVP)輸出過壓保護(OVP)、逐周期電流限制(OCP)、

異常過流保護(AOCP)、過載保護(OLP)、輸出過流保護(SOCP)、短路保護(SCP)、

內置過熱保護(OTP)、軟啟動、前沿消隱(LEB)等。

主要特點
集成高壓啟動功能
內置650V的功率MOS
超低啟動和工作電流，待機功耗<30mW

最高開關頻率80kHz，輕載降頻和打嗝模式

VDD供電范圍8V-40V，適合寬輸出電壓應用

準諧振工作模式集成EMI優化技術
集成自恢復模式的保護功能
VDD過壓/欠壓保護(VDD OVP/UVLO

輸出過壓(OVP)
輸入過壓/欠壓保護(LOVP/BOP)

片內過熱保護(OTP)

逐周期電流限制(OCP)

異常過流保護(AOCP)

輸出短路保護(SCP)

輸出過載保護(OLP)

輸出過流保護(SOCP)

前沿消隱(LEB

封裝類型ASOP-6

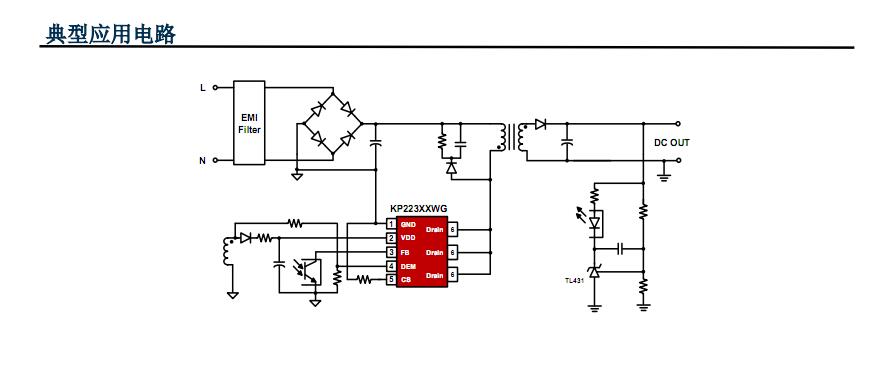

典型應用
充電器和適配器
