MS99x0T系列模擬前端(AFE)芯片包含3款：MS9920T、MS9930T、MS9940T, 分別Pin to Pin替換BQ76920、BQ76930、BQ76940。其中 MS9920T 最多支持 5 組電池串聯，MS9930T 最多支持 10組電池串聯,MS9940T支持最高15組電池串聯。通過 I 2 C，主機控制器可以使用MS99x0T 來實現電池組管理功能，例如監控（電池電壓、電池組電流、電池組溫度）、保護（控制充電/放電 FET）和電池均衡�？梢允褂眠@些 AFE 管理鋰離子、磷酸鐵鋰等各種化學成分的電池。MS99x0T 系列的工作溫度范圍–40°C 至 85°C。

主要特點

★內部 ADC 測量電池電壓、芯片溫度和工作環境溫度

★獨立的內部 ADC 測量電池組電流（庫侖計數器），直接支持最多三個熱敏電阻 (103AT)

★放電過流 (OCD)、 放電短路 (SCD),過壓 (OV)、欠壓 (UV),二級保護器故障檢測

★與MCU I2C接口通訊，到MCU的警報中斷

★集成電池均衡場效應管，充電、放電低側 N 溝道場效應管驅動器

★默認3.3V輸出穩壓器,可提供 2.5V

★高電源耐壓值：MS9920T、MS9930T、MS9940 耐壓分別達 36V、72V、108V

★可容忍電池隨機連接

★MS9920T、MS9930T、MS9940分別Pin to Pin替換BQ76920、BQ76930、BQ76940

市場應用

★輕型電動汽車：電動自行車、電動滑板車、電動腳踏車

★電動工具和園藝工具

★備用電池單元 (BBUS)、儲能系統 (ESS) 和不間斷電源(UPS) 系統

★無線基站備份系統

★12V、18V、24V、36V工業電池組

產品規格

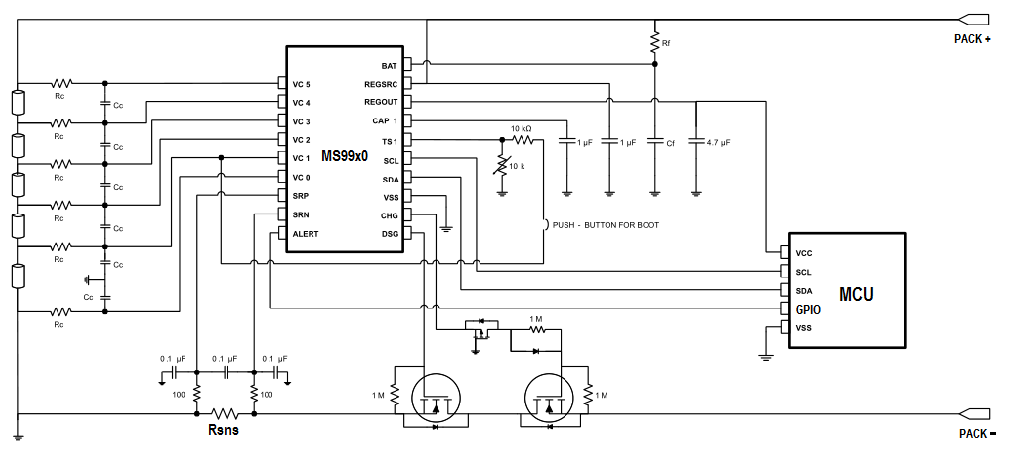

簡化版原理圖
