產品品牌：永嘉微電/VINKA

產品型號：VK1629D

封裝形式：SOP32

 概述

VK1629D是一種帶鍵盤掃描接口的數碼管或點陣LED驅動控制專用芯片，內部集成有3線串行接口、數據鎖存器、LED 驅動、鍵盤掃描等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持12SEGx8GRID的點陣LED顯示面板，最大支持8x4按鍵矩陣。適用于冰箱、空調、家庭影院等產品的高段位顯示屏驅動。采用SOP32的封裝形式。ZTT1104

特點

•工作電壓 3.0-5.5V

•內置RC振蕩器

•12個SEG腳，8個GRID腳

•SEG腳只能接LED陽極，GRID腳只能接LED陰極

•最大支持8x4矩陣按鍵（按鍵/顯示復用需硬件電路配合）

•3線串行接口

•8級整體亮度可調

•內置顯示RAM為16x8位

•內置上電復位電路

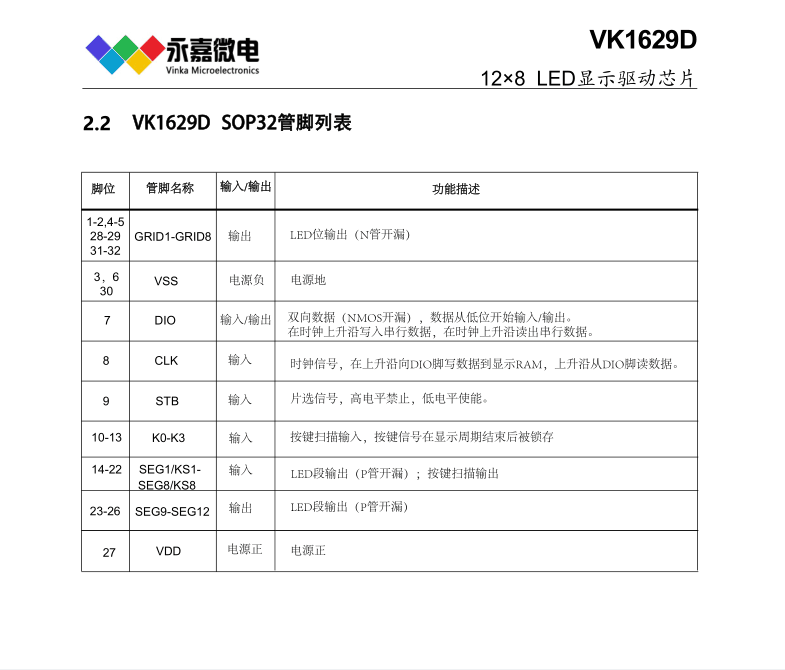

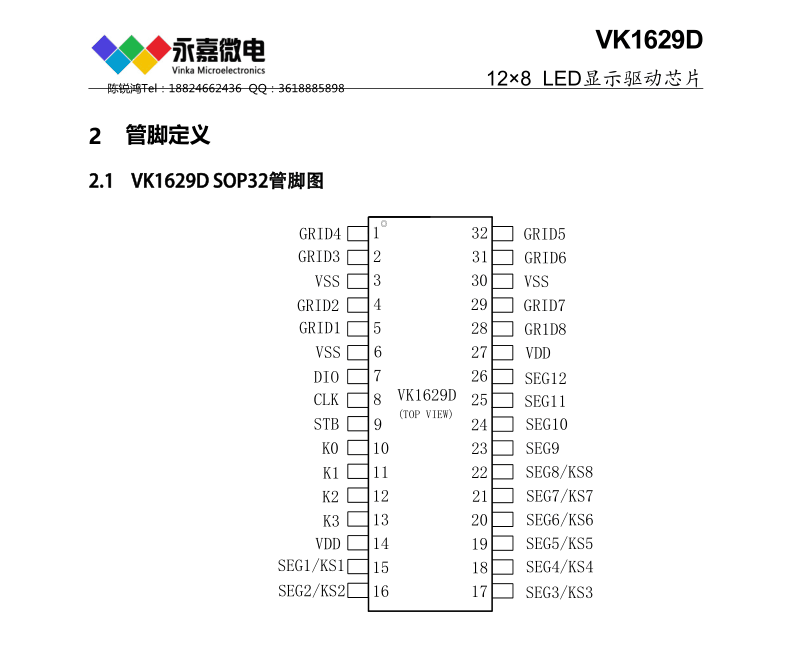

•封裝

SOP32 （21.00mm x 7.50mm PP=1.27mm) .

內存映射的LED控制器及驅動器

VK16D32   3.0～5.5V  驅動點陣：96    共陰驅動：8段12位   共陽驅動：---   通訊接口：SCL/SDA   靜態

電流/待機電流：＜1mA＜10μA   按鍵：---   封裝：SSOP24  恒流驅動

VK16D33   3.0～5.5V  驅動點陣：128   共陰驅動：8段16位   共陽驅動：---   通訊接口：SCL/SDA
