產品型號：VKD233DR

產品品牌：永嘉微電/VINKA

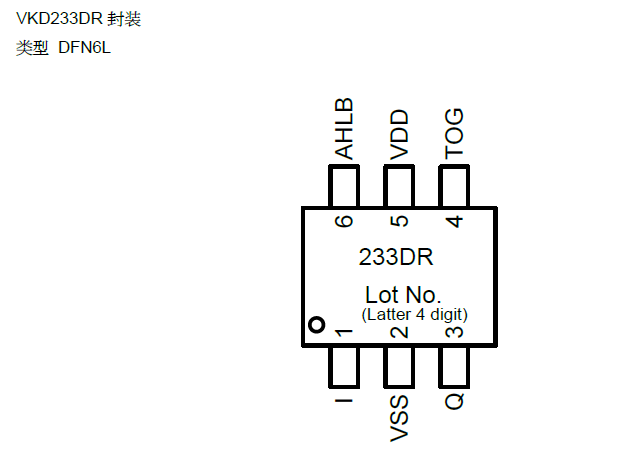

封裝形式：DFN6

產品年份：新年份

工程服務，技術支持！

VDK233DR 概述：
VKD233DR DFN6是單按鍵觸摸檢測芯片, 此觸摸檢測芯片內建穩壓電路, 提供

穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求,此觸摸檢測芯片是專為取代傳統按鍵而設計, 觸摸檢測 PAD 的大小可依不同的靈敏度設計在合理的范圍內, 低功耗與寬工作電壓, 是此觸摸芯片在 DC 或 AC 應用上的特性。

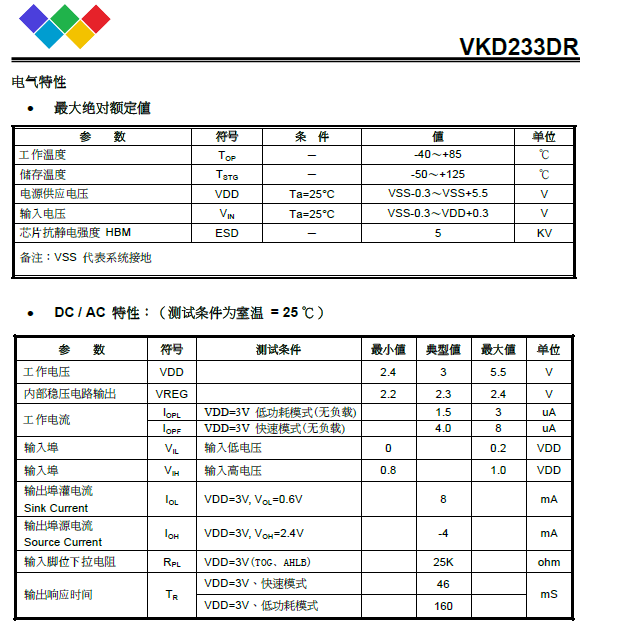

特點：

★  工作電壓 2.4V ~ 5.5V

★  內建穩壓電路提供穩定的電壓給觸摸檢電路使用

★  內建低壓重置(LVR)功能

★  企鵝號361@888@5898

★  工作電流 @VDD=3V﹐無負載

★  電188@2466@2436

★  低功耗模式下典型值 1.5uA､最大值 3uA

★  輸出響應時間大約為低功耗模式160ms @VDD=3V

★  可以由外部電容 (1~50pF) 調整靈敏度

★  穩定的人體觸摸檢測可取代傳統的按鍵開關

★  提供低功耗模式

★  提供輸出模式選擇 (TOG pin)

★可選擇直接輸出或鎖存 (toggle) 輸出

★  提供最長輸出時間約16 秒(±35% @ VDD=3.0V)

★  Q pin 為CMOS 輸出﹐可由 (AHLB pin) 選擇高電平輸出有效或低電平輸出有效

★  上電后約有0.5 秒的穩定時間﹐此期間內不要觸摸檢測點﹐此時所有功能都被禁止

★  自動校準功能

剛上電的8 秒內約每1 秒刷新一次參考值﹐若在上電后的8 秒內有觸摸按鍵或8 秒后仍未觸摸按鍵，則重新校準周期切換為4 秒

觸摸觸控IC系列簡介如下：
標準觸控IC-電池供電系列：
VKD223EB --- 工作電壓/電流：2.0V-5.5V/5uA-3V   感應通道數：1    通訊接口
最長響應時間快速模式60mS，低功耗模式220ms    封裝：SOT23-6
VKD223B ---  工作電壓/電流：2.0V-5.5V/5uA-3V   感應通道數：1    通訊接口
最長響應時間快速模式60mS，低功耗模式220ms    封裝：SOT23-6
VKD233DB --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V  1感應按鍵  封裝：SOT23-6
通訊接口：直接輸出，鎖存(toggle)輸出  低功耗模式電流2.5uA-3V
VKD233DH ---工作電壓/電流：2.4V-5.5V/2.5uA-3V  1感應按鍵  封裝：SOT23-6
通訊接口：直接輸出，鎖存(toggle)輸出  有效鍵最長時間檢測16S
VKD233DS --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V  1感應按鍵  封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出  低功耗模式電流2.5uA-3V
VKD233DR --- 工作電壓/電流：2.4V-5.5V/1.5uA-3V  1感應按鍵  封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出  低功耗模式電流1.5uA-3V
VKD233DG --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V  1感應按鍵  封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出   低功耗模式電流2.5uA-3V
VKD233DQ --- 工作電壓/電流：2.4V-5.5V/5uA-3V  1感應按鍵  封裝：SOT23-6
通訊接口：直接輸出，鎖存(toggle)輸出    低功耗模式電流5uA-3V
VKD233DM --- 工作電壓/電流：2.4V-5.5V/5uA-3V  1感應按鍵  封裝：SOT23-6 （開漏輸出）
通訊接口：開漏輸出，鎖存(toggle)輸出    低功耗模式電流5uA-3V
VKD232C  --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V   感應通道數：2  封裝：SOT23-6
通訊接口：直接輸出，低電平有效  固定為多鍵輸出模式，內建穩壓電路
MTP觸摸IC——VK36N系列抗電源輻射及手機干擾：
VK3601L  --- 工作電壓/電流：2.4V-5.5V/4UA-3V3  感應通道數：1  1對1直接輸出
待機電流小，抗電源及手機干擾，可通過CAP調節靈敏  封裝：SOT23-6
VK36N1D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3  感應通道數：1  1對1直接輸出
觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏封裝：SOT23-6
VK36N2P --- 工作電壓/電流：2.2V-5.5V/7UA-3V3  感應通道數：2    脈沖輸出
觸摸積水仍可操作，抗電源及手機干擾，可通過CAP調節靈敏封裝：SOT23-6
VK3602XS ---工作電壓/電流：2.4V-5.5V/60UA-3V  感應通道數：2  2對2鎖存輸出
低功耗模式電流8uA-3V，抗電源輻射干擾，寬供電電壓   封裝：SOP8
VK3602K --- 工作電壓/電流：2.4V-5.5V/60UA-3V   感應通道數：
