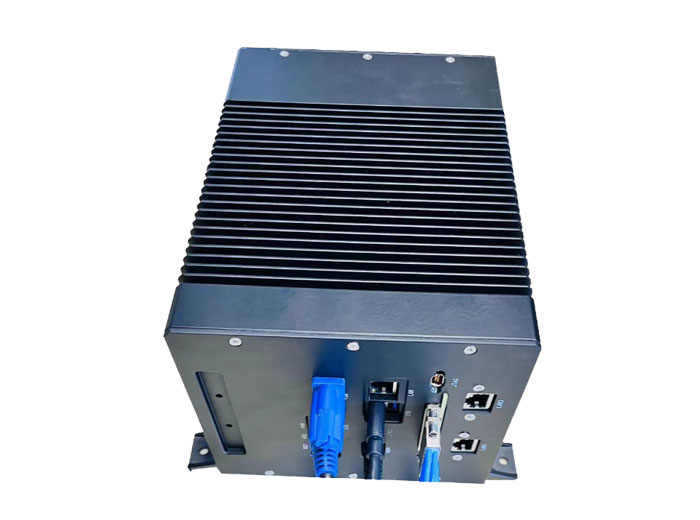

一、產品概述 設備基于3U VPX的導冷結構，集成FPGA接口預處理卡，GPU板卡、飛騰ARM處理卡，實現光纖、差分電口或者Camera link的圖像接入，FPGA信號預處理，GPU AI計算，飛騰ARM的采集管理存儲。 二、系統組成 系統組成包括：3U VPX機箱電源、3U VPX背板、 1塊3U VPX V7采集處理板、1塊3U VPX AGX orin GPU計算主板、1塊3U VPX飛騰處理器計算板。

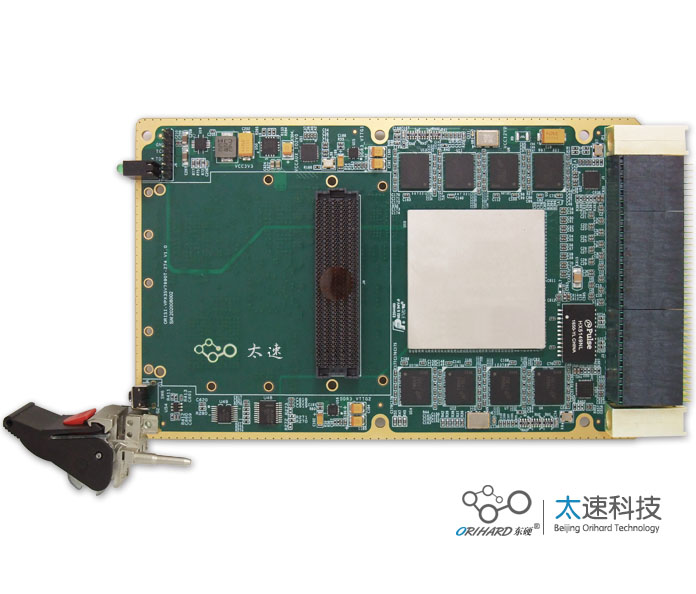

 2.1基于XC7V690T的3U VPX信號處理板（274）

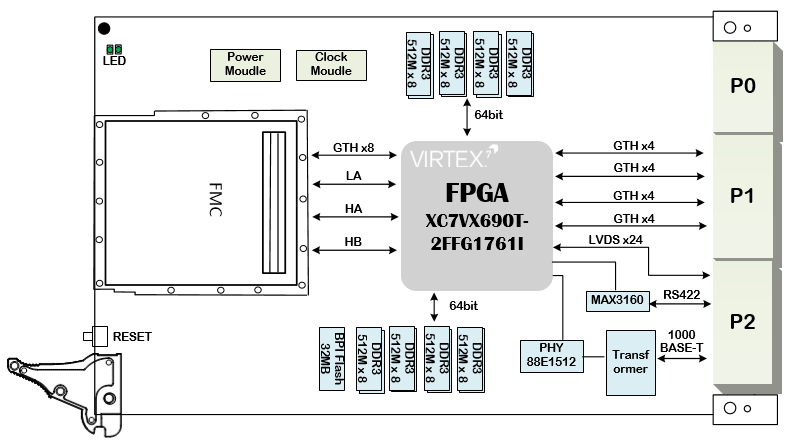

本板卡系我司自主研發的基于3U VPX導冷架構的信號處理板，適用于高速圖像處理等。芯片采用工業級設計。該處理板包含1片Xilinx公司的Virtex7系列FPGA-XC7V690T-2FFG1761I。板載兩組64位寬DDR3，每組容量4GB，一個HPC FMC接口。VPX接口連接4組x4 GTH，24組LVDS，一路RS422，一路1000Base-T。板卡的電氣與機械設計依據VPX標準（VITA 46.0），支持導冷，能夠滿足用戶在特殊環境下的使用需求。
 板卡功能 | 參數內容 | 主處理器 | Xilinx XC7V690T-2FFG1761I | 板卡標準 | VPX VITA 46.0 | 電氣規范 | PCIe 2.0,3.0 X4 | FMC接口 | FMC ANSI/VITA 57.1 – 2008 ，ASP-134486-01
HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口 | 板載緩存 | 兩組DDR3，每組512Mx64bit(4GB), MT41K512M8RH-125-IT | 加載Flash | BPI加載模式，BPI Flash 2Gb | VPX接口 | P1: GTX x16， 支持PCIe、SRIO協議
P2: LVDS x24，一路RS422，一路1000Base-T | 仿真器接口 | 1x 6Pin JTAG接口，間距2.54mm | LED | 兩個，電源狀態指示燈，FPGA狀態指示燈（可編程） | 復位方式 | 外復位 | 板卡尺寸 | 100mm x 160mm x20mm | 板卡重量 | （含散熱片） | 板卡供電 | +12V@4A | 板卡功耗 | 48W | 工作溫度 | Industrial -20℃到+70℃ |

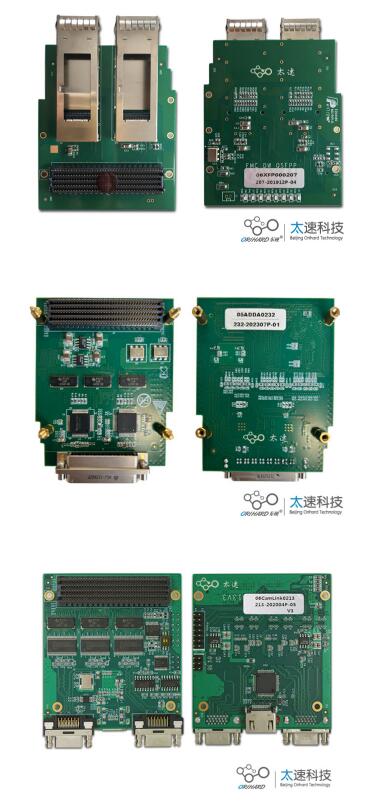

光纖收發子卡、2711子卡、Cameralink子卡

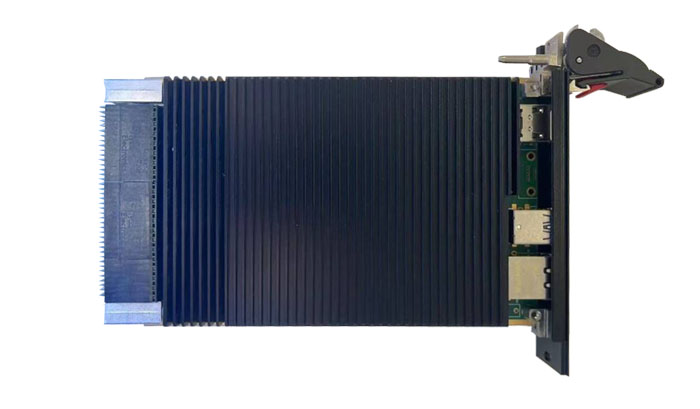

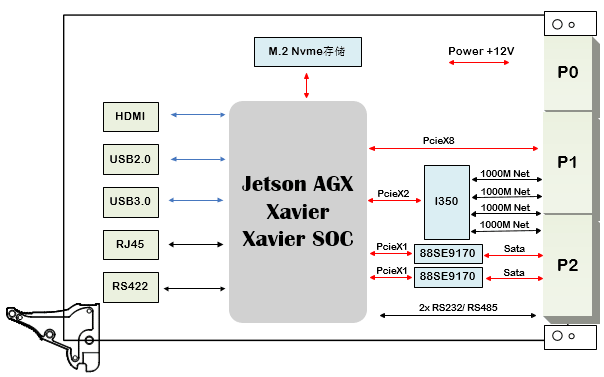

2.2 基于3U VPX的AGX Orin GPU計算主板（735）
Jetson AGX Orin 采用 NVIDIA Ampere 架構 GPU 和 Arm Cortex-A78AE CPU，以及新一代深度學習和視覺加速器。高速 IO、204GB/s 的內存帶寬以及 32GB 的 DRAM 能夠饋送多個并發 AI 應用程序管道。采用 Jetson AGX Orin，您現在可以部署更大型、更復雜的模型，解決自然語言理解、3D 感知和多傳感器融合等問題。Jetson Orin算力高達275 TOPS,是上一代多個并發 AI推理管道性能的8倍,加上支持多個傳感器高速接口,可為新時代機器人提供理想的解決方案. GPU | 2048-core NVIDIA Ampere architecture GPU with
64 Tensor Cores | CPU | 12-core Arm Cortex-A78AE v8.2 64-bit CPU
3MB L2 + 6MB L3 | 顯存 | 64GB 256-bit LPDDR5 204.8GB/s | 存儲 | 64GB eMMC 5.1 | DLA最大頻率 | 1.6 GHz | AI性能 | 275 TOPS | DL加速器 | 2x NVDLA v2 | 視頻加速器 | 1x PVA v2 | 視頻編碼 | 2x 4K60 (H.265), 4x 4K30 (H.265)
8x 1080p60 (H.265), 16x 1080p30 (H.265) | 視頻解碼 | 1x 8K30 (H.265), 3x 4K60 (H.265), 7x 4K30 (H.265)
11x 1080p60 (H.265),22x 1080p30 (H.265) | PCle | x8 PCle Gen4 | 顯示接口 | HDMI | 網絡 | RJ45 接口 (高達1 GbE) |

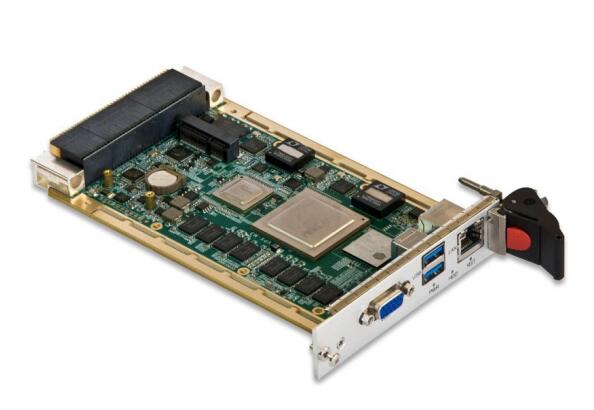

2.3 3U VPX飛騰處理器刀片計算機
2.3.1 產品概述 該產品是一款基于國產飛騰FT2000 4核或騰銳D2000 8核的高性能3U VPX刀片式計算機。產品提供了4個x4 PCIe 3.0總線接口，同時可配置為1個x16或2個x8 PCIe3.0接口，因此具有很強的擴展性，極大地滿足多負載多節點的應用需求。產品結構完全符合VITA 46.0規范，有很強的可靠性、可維護性、可管理性，并與軍用計算機的抗振動、抗沖擊、抗寬溫環境急劇變化等惡劣環境特性進行完美融合。 2.3.2 功能指標 ● 3U 5HP VPX規格。 ● 支持FT-2000/4 四核處理器和騰銳D2000 八核處理器 FT-2000/4標準版,2.6GHz,16W 騰銳D2000/8標準版,2.3GHz,25W ● 板載16GB雙通道DDR4內存，頻率2400MHz。 ● 支持2個VGA接口，最大分辨率1920x1080@60Hz；其中1路VGA為后出接口。 ● 支持4個x4 PCIe3.0接口，可配置成1個x16 PCIe 3.0或2個x8 PCIe 3.0。 ● 前面板支持1路10/100/1000Mbps網絡接口，后出2路10/100/1000Mbps網絡信號，其中1路后出網口與前面板網口二選一切換。 ● 板載1個mSATA接口，支持SATA3.0；后出2路SATA3.0信號，用于擴展存儲。 ● 前面板支持2個USB3.0接口；后出2路USB3.0接口信號。 ● 提供2路RS232后出串口，其中1路可選RS422/RS485模式。 ● 提供1路RS232后出CPU管理串口。 ● 前面板帶復位按鍵和LED指示燈。 ● 單板管理功能（可選功能）。 ● 支持銀河麒麟、UOS、Centos、ubuntu、VxWorks系統。 （本項目使用ubuntu操作系統） 三、軟件開發內容

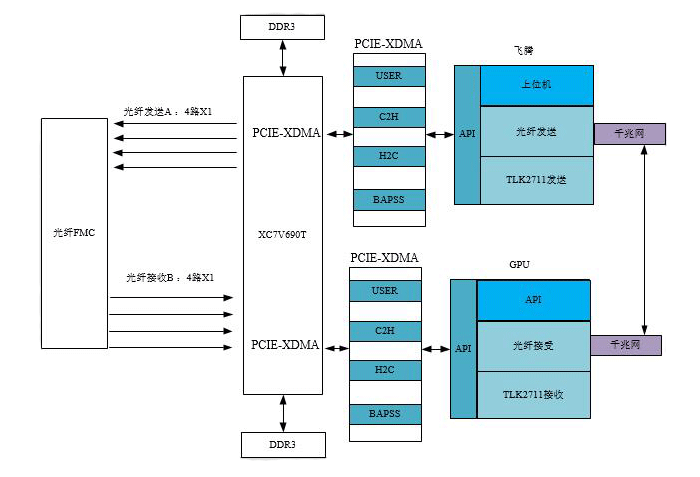

3.1光纖收發整體流程設計 2路QSFP+光纖接口，一路作為發送端口，一路作為接收端口，每路接口作為4個X1通道互不影響。 接收端：數據流從光纖接收端進來，存到FPGA的DDR中，然后通過PCIE導入到GPU中。 發送端：數據存在飛騰主板中，飛騰通過PCIE寫入FPGA的DDR中，FPGA取走數據，通過光纖發送端口發送出去。 GPU接收的數據通過千兆網發送到飛騰主板中。

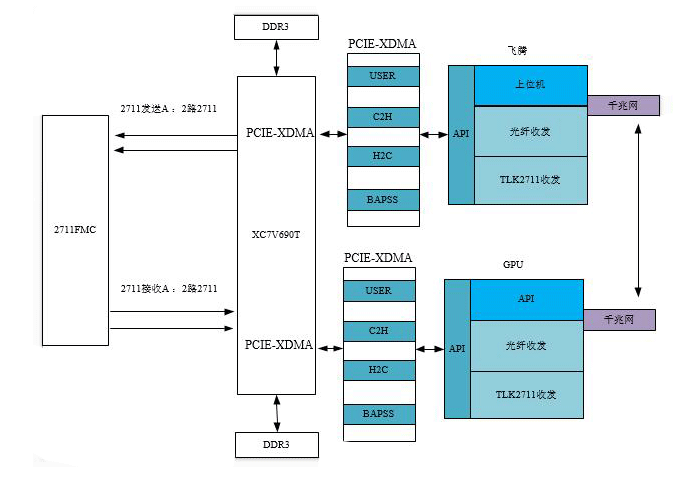

3.2 TLK2711收發整體流程設計
4路TLK2711接口，2路作為發送端口，2路作為接收端口，每路接口互不影響。 接收端：數據流從TLK2711接收端進來，存到FPGA的DDR中，然后通過PCIE導入到GPU中。 發送端：數據存在飛騰主板中，飛騰通過PCIE寫入FPGA的DDR中，FPGA取走數據，通過TLK2711發送端口發送出去。 GPU接收的數據通過千兆網發送到飛騰主板中。

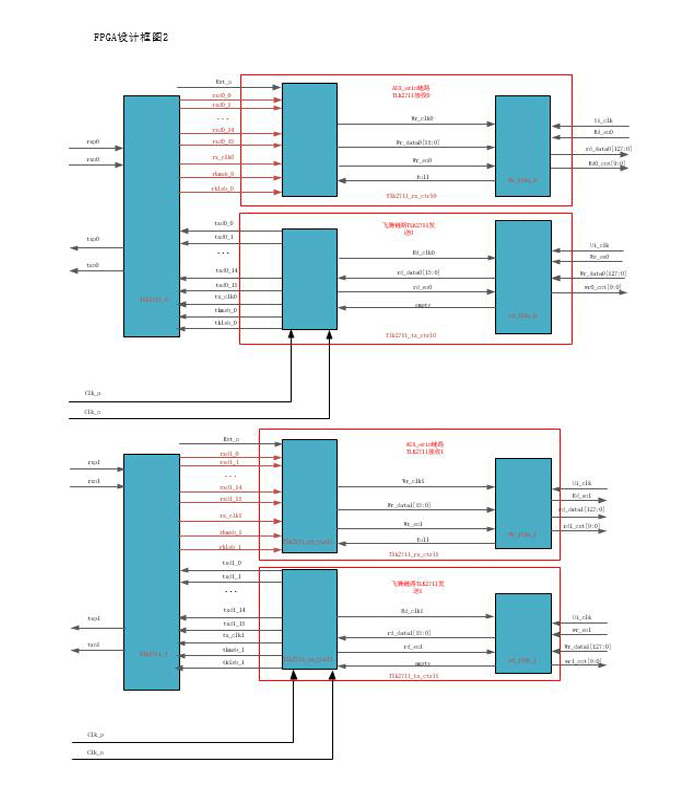

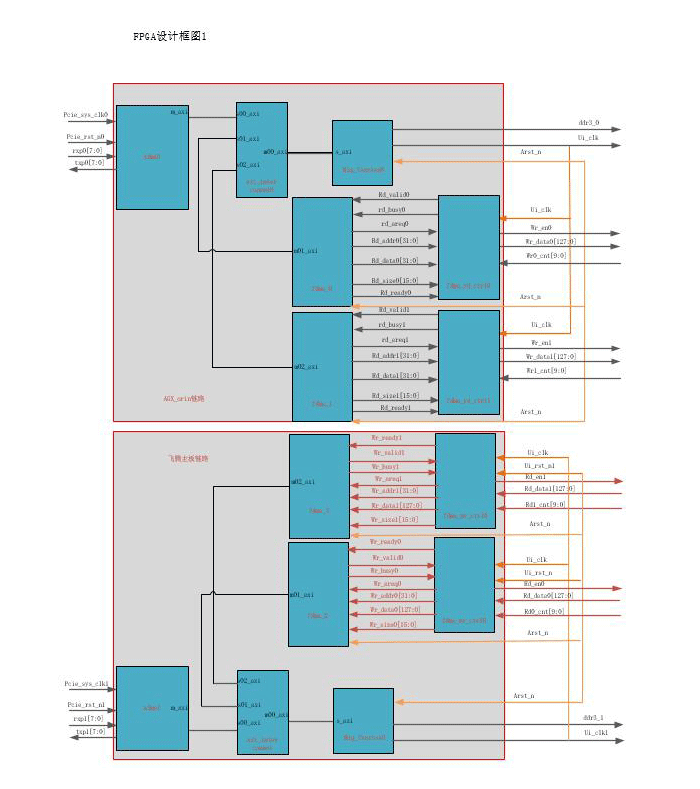

3.3 FPGA流程框架 如圖所示，FPGA程序可以大體劃分為PCIe端點控制器XDMA、DDR3讀寫控制以及TLK2711收發控制三部分。FPGA與PC的PCIe通信采用Xilinx的XDMA IP，邏輯模塊間采用AXI總線互聯方式。XDMA0數據鏈路為飛騰主板主控數據鏈路，XDMA1數據鏈路為Orin_GPU卡主控數據鏈路。 Orin_GPU卡主控數據鏈路：tlk2711子卡的接收端口接收到圖像數據緩存到第一組ddr3中，大小為4GB，對0-4GB的ddr3空間讀寫,gpu把圖像數據讀出并作處理。鏈路數據流向分為數據發送（FPGA-PC）（這里飛騰主板和Orin_GPU卡都稱為PC）： 數據接收過程描述（FPGA-PC）：圖像數據以1.6Gbps線速率通過rxp接口，wr_fifo把16bit數據位寬轉化為128bit數據位寬，fdma_ctrl的寫ddr3模塊把數據寫入到0-4GB的地址空間，通過定義的寄存器信號告訴主機軟件取出對應地址空間的數據，通過dma的C2H通道直接寫入主機內存。 飛騰主板主控數據鏈路：飛騰主板把圖像處理結果寫入板卡第二組ddr3中,fpga邏輯讀出ddr3中的數據通過tlk2711子卡的發送端口發送出去。（這里飛騰主板和Orin_GPU卡都稱為PC）。 數據發送過程描述（PC-FPGA）:為了實現數據發送，主機軟件從主機內存固定位置讀出圖像處理數據發送到DMA的H2C通道，寫入到板載第二組DDR3的0-4GB的空間,主機軟件通過寄存器通知fdma_ctrl的讀ddr3模塊取出對應地址ddr3的數據，通過rd_fifo把數據128bit位寬變化到16bit后，給到tlk2711子卡的發送模塊，最后數據以1.6Gbps的線速率通過txp口發送出去。

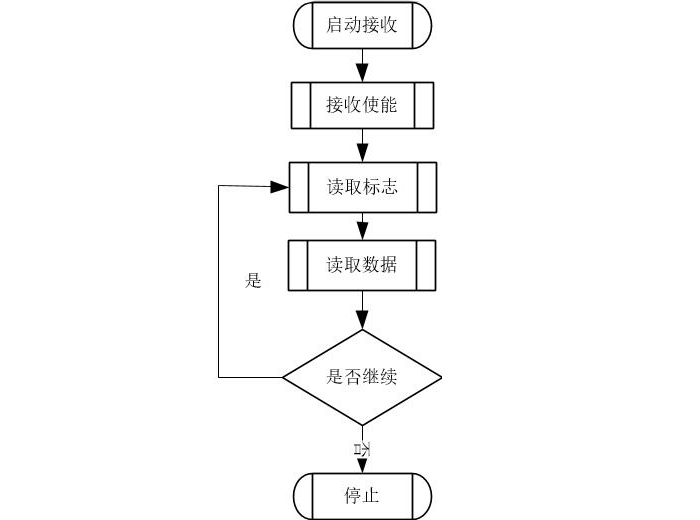

3.4 軟件PCIE讀流程 軟件啟動開始接收，軟件通過寄存器使能FPGA開始接收數據（光纖或者TLK2711數據），軟件開始輪詢FPGA寫入完成寄存器，當讀到FPGA完成標志，說明FPGA已經寫入數據，軟件讀取DDR中數據，完成一次讀取數據交互流程。 之后重復單次流程，直到數據接收完整。

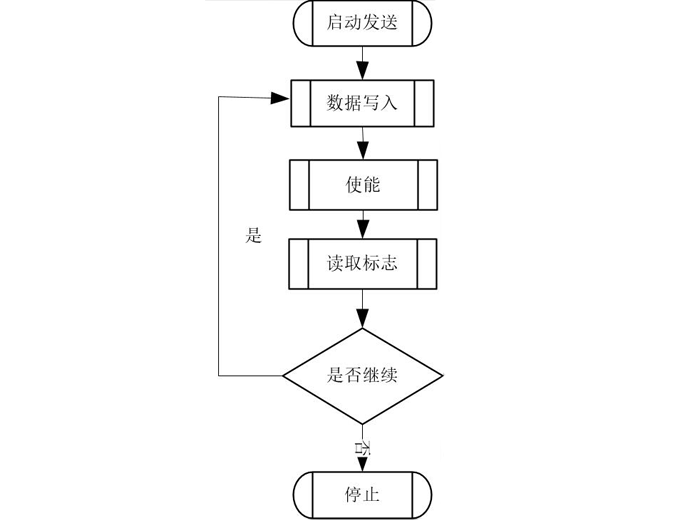

3.5 軟件PCIE寫流程 軟件啟動開始發送數據（光纖或者TLK2711數據），軟件把數據寫入DDR中， 通過寄存器使能FPGA開始發送，軟件開始輪詢FPGA讀取完成寄存器，當讀到FPGA完成標志，說明FPGA已經把DDR的數據取走，這樣就完成一次寫入數據交互流程。之后重復單次流程，直到數據發送完整。

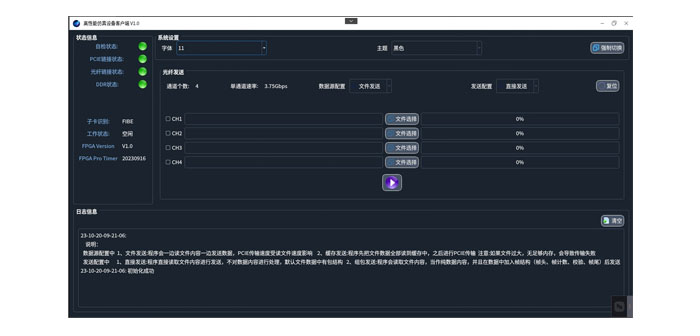

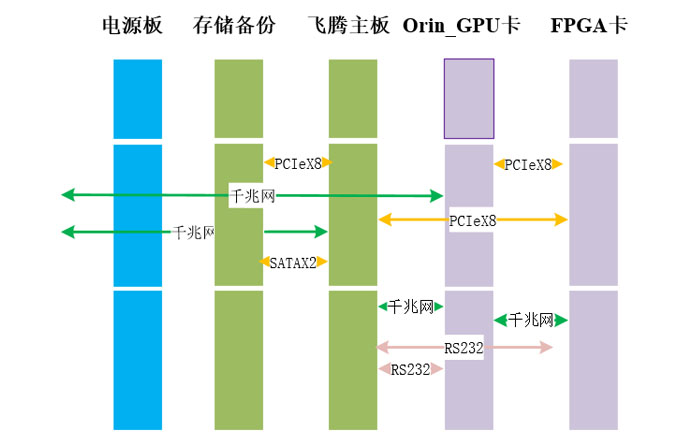

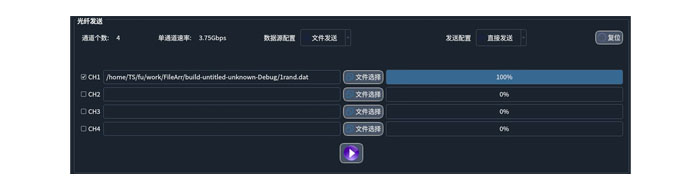

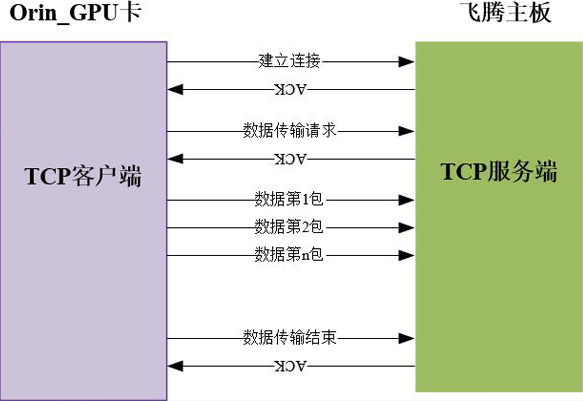

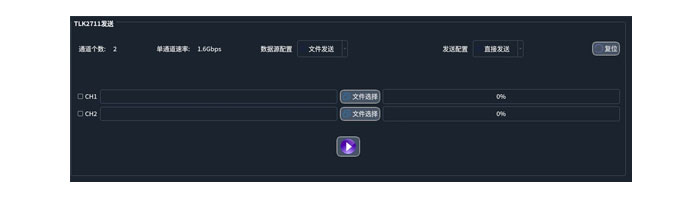

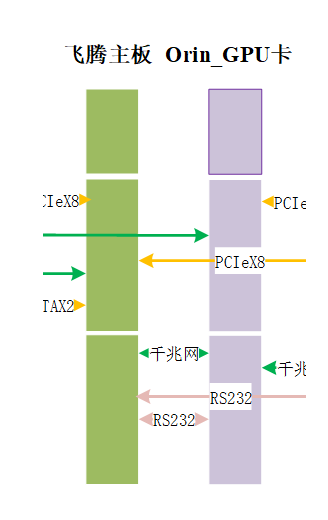

3.6飛騰GPU數據交互 在背板設計中，飛騰主板和GPU千兆網互聯和RS232互聯。考慮傳輸速度，使用千兆網進行傳輸。使用TCP/IP協議，飛騰處理器為TCP服務端，GPU為TCP客戶端主動進行鏈接請求。 3.7 客戶端界面 客戶端具有狀態信息顯示，控制四通道光纖數據發送或者雙通道TLK2711接口數據發生功能。上位機自動識別FPGA子卡類型，切換操作界面。 四通道光纖子卡界面 雙通道TLK2711子卡界面
 |
