在現代多攝像頭應用場景中，高效的數據采集與實時處理是技術核心。基于USB接口的一拖四多攝像頭系統，通過集成化設計實現四路攝像頭同步采集，結合智能算法優化數據處理流程，為安防監控、工業檢測、醫療影像等領域提供一站式解決方案，大幅提升系統運行效率與穩定性。

Air8101支持DVP和UVC兩種不同協議標準的攝像頭：

1）DVP攝像頭：

通過24PIN FPC連接器接入Air8101開發板。DVP（Digital Video Port，數字視頻端口）攝像頭憑借低成本、易開發‌的優勢，在工業控制、嵌入式設備等場景中有廣泛應用‌。

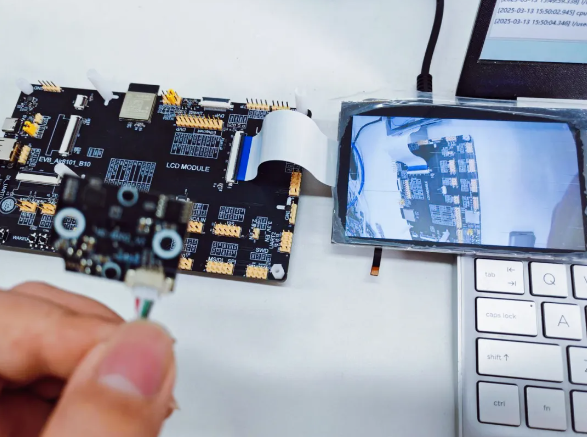

點擊下圖查看應用示例：

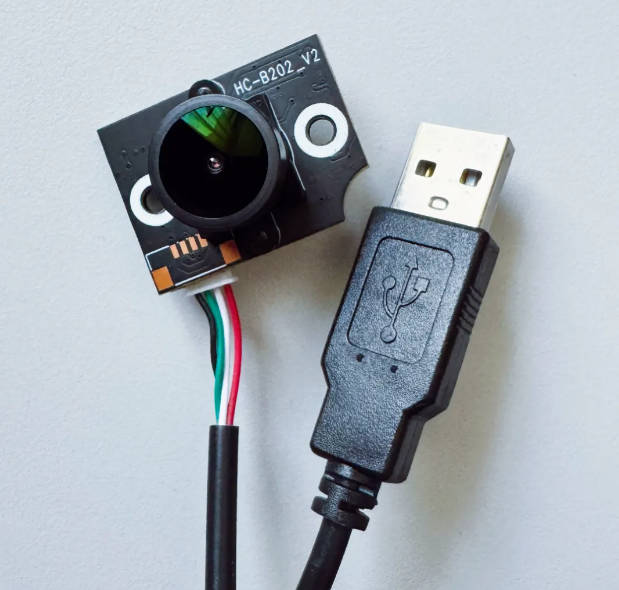

2）UVC攝像頭（也可被稱為USB攝像頭）：

通過USB-A接入Air8101開發板，遵循USB視頻類設備UVC（USB Video Class）標準，具有即插即用、兼容性強、功能多樣、應用場景廣泛等特點。

本文特別分享UVC多攝像頭應用示例：幫助開發者快速上手Air8101開發板通過USB HUB擴展塢外掛多個UVC攝像頭的使用，實現多攝像頭數據采集與處理功能。

一、主要硬件準備


1.1 主要硬件

Air8101開發板套件；

支持數據傳輸的USB數據線；

Win10及其以上PC電腦。

1.2 接線示意

在USB HUB擴展塢插好UVC攝像頭，通過USB-A接入Air8101開發板；再將配套USB轉串口供電下載擴展板直插到開發板上，通過USB數據線與電腦相連。

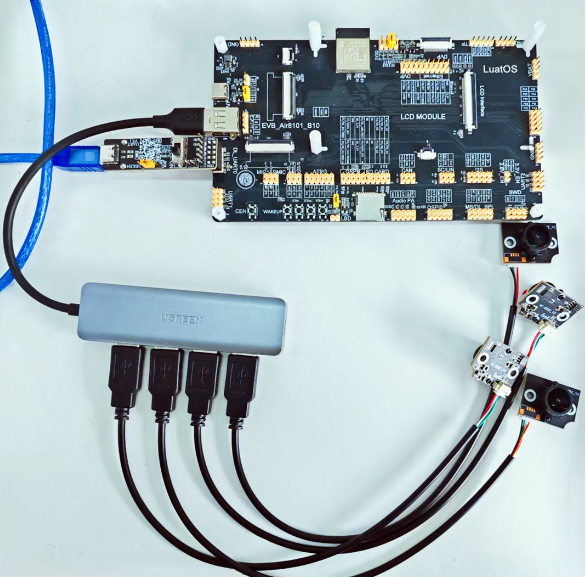

實物連線如下圖示：

二、最新源碼及實操教程

Air8101應用示例持續更新中，當前示例為USB多攝像頭的切換拍照以及文件上傳功能。

搭配LCD顯示屏，在LCD屏幕上實時顯示攝像頭拍攝到的畫面；

通過Air8101開發板上的KEY3按鍵進行拍照，圖像可以保存到內部文件系統、BUFF或者上傳到服務器；

通過Air8101開發板上的KEY5、KEY6按鍵可以切換USB端口號，從而切換USB攝像頭。

最新源碼及實操教程詳見：

https://docs.openluat.com/air8101/luatos/app/multimedia/camera/multi_camera/

三、相關注意事項

3.1 開發板接線

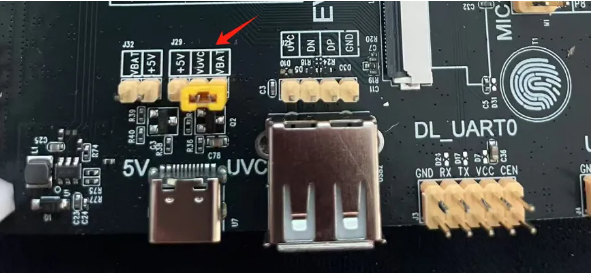

在使用UVC攝像頭時，需要將開發板J29上的VBAT與VUVC進行短接，從而用VBAT給UVC供電，另外還可以用軟件控制GPIO P28（2.8V_EN網絡）控制UVC供電通斷。

同樣需要注意，如果攝像頭需要支持5V時，可在J29上使用跳線帽短接+5V和VUVC。

3.2 USB攝像頭參數配置

Air8101工業引擎LuatOS固件支持一拖四USB攝像頭，可以通過軟件來控制使用哪路攝像頭，在同一時間僅支持一路攝像頭拍照或者錄制視頻。

當你使用一路攝像頭時，需要把另外三路攝像頭通過軟件進行關閉。

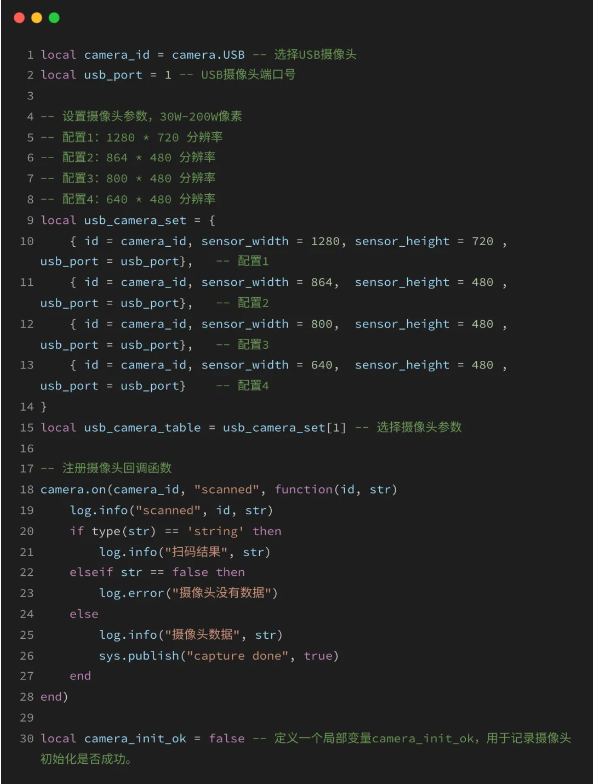

示例代碼中通過camera.USB將攝像頭ID配置為USB類型，由于示例是外掛多個USB攝像頭，因此需要一個usb_port變量用于設置USB端口號，默認端口號為1。

注意：Air8101開發板最多只能支持四個USB攝像頭，代碼將USB端口號的范圍限制在了1~4（最小為1，最大為4）。

可通過www.air8101.cn，獲取更多最新開發資料。

今天的內容就分享到這里了~
