MT7688和MT7628是MTK品牌中，當下主流的無線路由器/無線AP方案，可以說Ralink被MTK收購以來，這兩款是替代升級RT5350和RT5352的經典之作！各自主要特點如下：

     MT7688和MT7628是采用MIPS 24KEc架構,主頻580MHz,符合IEEE802.11 b/g/n標準,帶5端口高速以太網絡交換器或是單端口超高速以太網絡PHY，以及USB 2.0主控制器、Uart、PCIe、SD-XC、I2S/PCM和豐富的I/O接口。其中MT7668是1T1R單通道，最大傳輸速率150Mbps;MT7628是2T2R雙通道，最大速率300Mbps；

     實際應用集成時，多數采用模塊化的方式來集成，主要區別是無線性能(通道數量、無線標準)、集成方式(貼片/插件)、接口種類和數量、供電電壓、天線連接方式、SDRAM/DDR不同容量搭配(8M Bytes/512M bits、16M Bytes/512M bits、32M Bytes/512M bits、32M Bytes/1024M bits是常見的四種搭配方式)等，以下是MT7668和MT7628設計收市場認可的模塊型號，分享給大家，便于集成時綜合評估后選型！

    型號一：TT-AP2S1TR7688S-LGA48

    這是MT7688AN設計一款 尺寸40.5x25x3.0mm，采用郵票孔方式LGA48封裝，與主板采用貼片方式集成，帶Ipex座任意外接天線；有1Wan+4Lan、USB、雙Uart、I2S、I2C、GPIO接口；

    型號二：TT-AP2S2TR7628S-LGA48   這是和TT-AP2S1TR7688S-LGA48硬件完全兼容一致，僅僅是采用MT7628設計的雙通道架構！可以理解就是多一個天線接口,無線速率高！

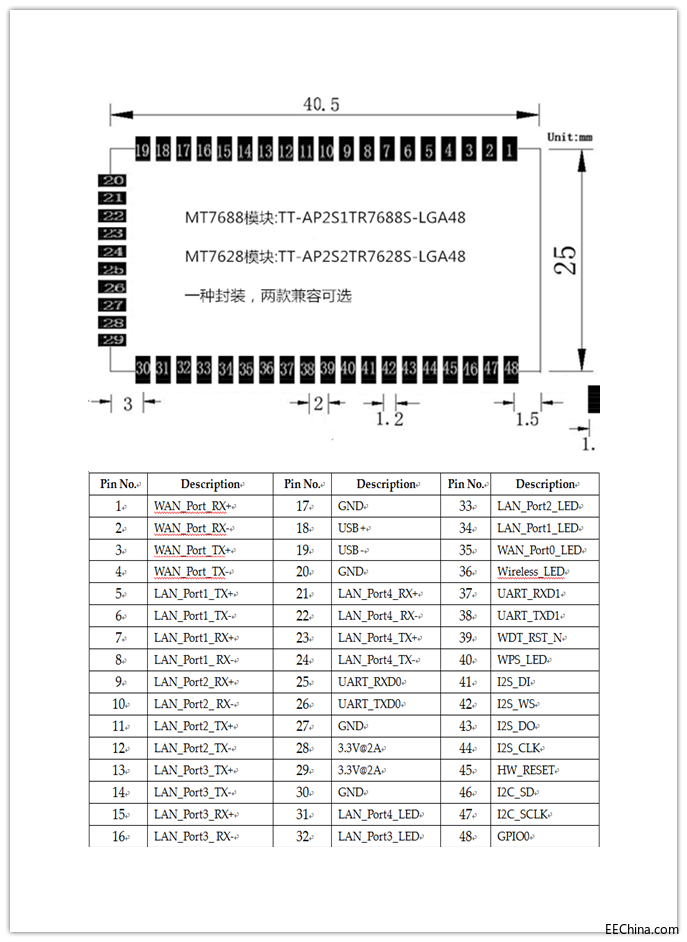

    封裝尺寸和腳位定義如下：

    型號三：TT-AP2S1TR7688-D60

    這是MT7688AN設計一款 尺寸45x24.7x9.0mm，采用雙排針方式DIP60封裝，與主板采用插件方式集成，PCB板載或Ipex座任意外延天線；有1Wan+4Lan、USB、Uart、GPIO接口！

    型號四：TT-AP2S2TR7628-D60   這是和TT-AP2S1TR7688-D60硬件完全兼容一致，僅僅是采用MT7628設計的雙通道架構！可以理解就是多一個天線接口,無線速率高！

    型號五：TT-AP25D2TR7628_12E-D60  這是MT7628AN+MT7612E設計一款尺寸48.0x47.7x9.0mm，符合IEEE802.11a/b/g/n/ac標準的雙頻四通道AP模塊(2T2R@2.4G /2T2R@5.8G)，最大傳輸速率1167Mbps！模塊腳位定義和TT-AP2S1TR7688-D60、TT-AP2S1TR7688-D60一樣，只是尺寸大了點，如果僅僅從底板設計方面考慮，三者是兼容一致的！

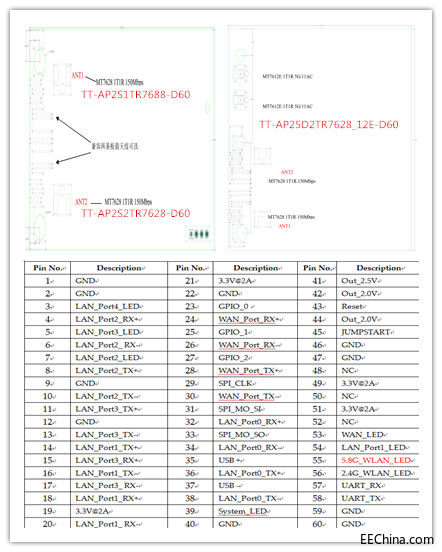

    封裝尺寸和腳位定義如下：

    型號六：TT-AP25D2TR7628_10E-D40

    這是MT7628AN+MT7610E設計一款尺寸36.4x30.5x15.0mm，符合IEEE802.11a/b/g/n/ac標準的雙頻三通道AP模塊(2T2R@2.4G /1T1R@5.8G)，最大傳輸速率733Mbps！采用雙排針方式DIP40封裝，與主板采用插件方式集成，通過Ipex座任意外延天線；有1Wan+2Lan、USB、I2S、I2S、雙Uart、GPIO接口！

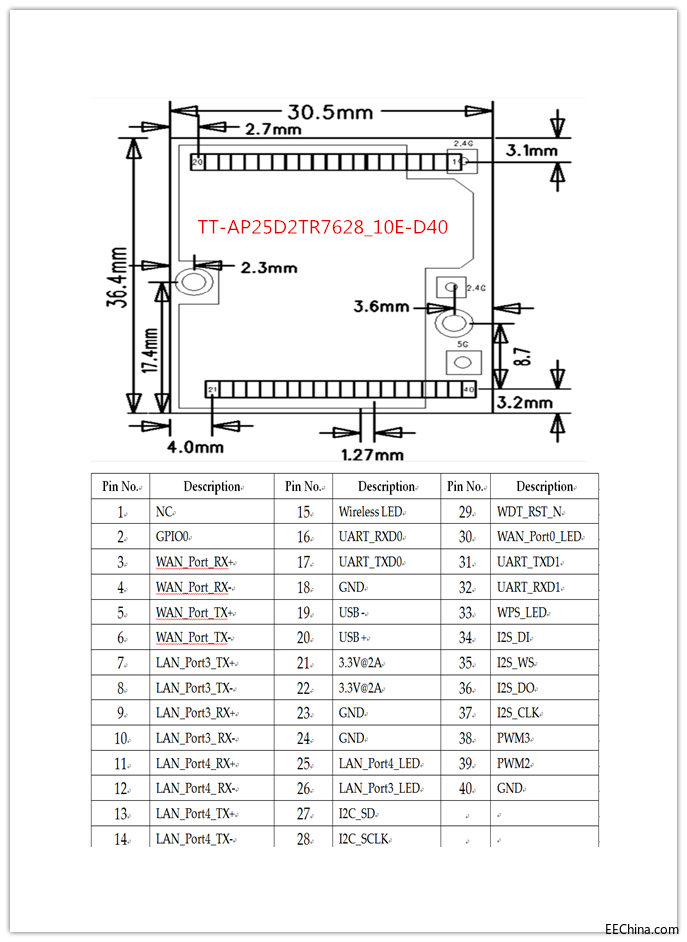

    封裝尺寸和腳位定義如下：

    主要應用：

    UVC WiFi攝像頭、單/雙無線路由器、無線中繼、無線網橋、CPE無線客戶端、VPN、EOC、3G/4G無線路由器、UART+WiFi+Lan交互通信、家庭自動化、智能家居網關、工業控制集成！

    總的來說，這個系列的嵌入式核心模塊，從封裝、尺寸和wifi性能來看就是：

    從封裝來看：貼片方式的郵票孔LGA-48封裝、插件方式的DIP-60封裝以及DIP-40封裝 三大封裝，也就是說底板設計就只需要三種，應用可以靈活可選！

    從尺寸結構看：40.5x25x3.0mm、45x24.7x9.0mm、48.0x47.7x9.0mm和36.4x30.5x15.0mm四種尺寸；

    從無線WiFi角度來看，有單頻單通道(1T1R無線最大傳輸速率150Mbps)、單頻雙通道(2T2R無線最大傳輸速率300Mbps)、雙頻三通道(2T2R@2.4G /1T1R@5.8G無線最大傳輸速率733Mbps)、雙頻四通道(2T2R@2.4G /2T2R@5.8G無線最大傳輸速率1167Mbps)；
