可配置功率電平 :

– From 200V to 3kV

– From 1A to 100A

• 動態范 圍寬:

– From μV to 3kV

– From fA to 100A

• 電容-電壓方法:

– ±400V多 頻C-V

– 200V斜 坡速率 C-V

– 20V甚 低頻 (VLF ) C-V

• 直流或脈沖I-V，最短50μs

• 高壓及高流通道，具有24位高精密A/D轉換器和18位高速(1μs)數字化儀

• 測試管理軟件，包括跟蹤模式（用于實時控制）以及參數模式（用于參數提取）

應用

• 功率半 導體器件特性分析 與測試

• GaN、SiC、LDMOS以及其他器件特性分析

• 功率器件可靠性研究

• 器件檢測與質量認證

高功率器件特性分析

當今高功率半導體器件和組件的特性分析與測試對測試設備需求旺盛。器件設計工程師在功率器件的全壽命周期，都需要設備支持。目前，高功率特性分析系統使用方式主要有兩種——完全交鑰匙系統以及必須由用戶配置、通過軟件完成的構建模塊。交鑰匙系統經過設置后，可以立刻運行，但這些系統可能非常昂貴，而且使用范圍受到限制。

吉時利參數曲線跟蹤儀配置是一種完整的解決方案，它配有多種高質量?jī)x器、線纜、測試夾具和軟件。這個構建模塊方法具有易于升級或更改的優勢，可以滿足測試變化的需求。例如，用戶最初購買的可能是低成本200V/10A系統，那么很容易擴展至50A或100A容量。此外，可以在不同的測試系統平臺之間使用這些儀器與附件，如可靠性或器件認證測試。

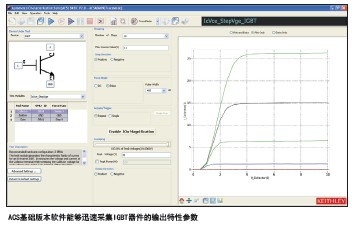

吉時利參數曲線跟蹤儀配置包括特性分析工程師快速開發完整測試系統所需的一切。ACS基礎版軟件提供完整的器件特性分析，包括：實時跟蹤模式，用于對器件主要參數（如擊穿電壓）進行快速檢測；完全參數模式，用于提取高精密的器件參數。ACS基礎版本軟件可以提供多種樣本器件知識庫，這是傳統曲線跟蹤儀所不具備的。更重要的是，用戶可以對全部測試源進行完全控制，使他們能夠創建前所未有的更先進測試。
