在版面設計開始以前，需要有關電路完整而詳細的說明，主要包含以下幾方面:

1 )原理圖，包括元器件的詳細資料、連接以及邊緣連接器的規格。
2) 元器件列表，包含元器件的名稱、規格、型號和制造商。
3) 機械規范，包含板子的尺寸和形狀、安裝孔、元器件高度受限區域的標注、邊緣連接器的位置等。
4) 印制電路板規范，單面板、雙面板或是多基板，有無鍍通孔。
5) 圖樣規范，包括焊盤的類型和尺寸、導線的寬度、間距。
6) 電氣規范，例如元器件的放置要受到所產生熱量的限制，電容或電感捐合，接地面、接線的臨界長度等。

7) 數據操作。

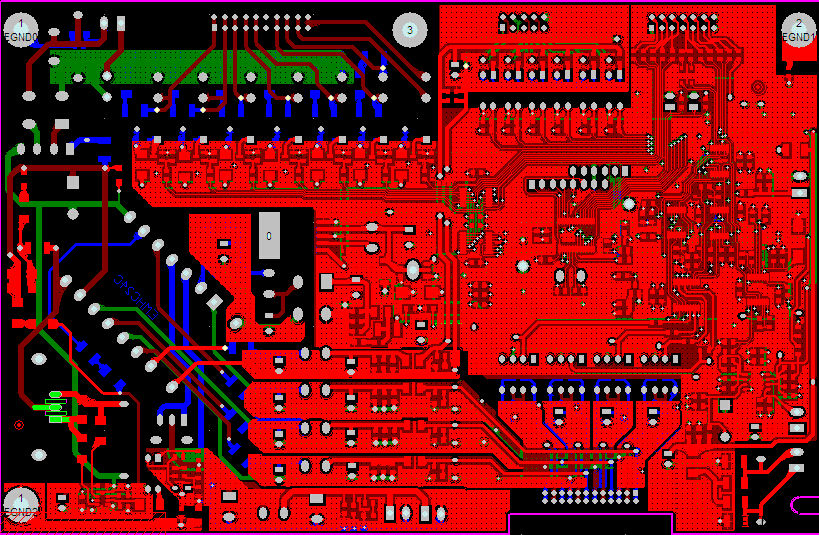

首先，準備好元器件庫，它描述了所需的每個元器件的封裝類型，包括外形、焊盤類型、尺寸和焊盤位置。在完整的元器件表單中，應標明所用的每個元器件的封 裝類型、元器件的名稱定位以及在印制電路板上的連接面。連接表單給出了所有點到點連接的精確說明。電路板最終的詳細資料列表包含板子的信息和板角處x/y 的坐標。這些表單數據的正確性，特別是連接表單的極其重要。在許多CAD 系統中，規定由兩個獨立的操作員對相同的電路分別準備連接表單。只有在排除了兩個連接表單之間的差異后，才有可能進行下一步操作。

一個原理圖提供功能流程和電路的圖形表示。利用CAD 系統進行印制電路板設計的第一步就是原理圖的輸入。一個原理圖系統包含:

1)電氣連接(網絡) ;
2) 連接點;
3) 集成電路符號;
4) 離散元器件符號，例如電阻器、電容器、晶體管等;
5) 輸入/輸出連接器;
6) 電源和地符號;
7) 總線;
8) 非連接符號;
9) 元器件參考名稱;
10) 文字說明。

電原理圖中的這些符號應依照國際標準。

在電原理圖獲取時，所打開的每個圖形都是一個單獨的“項目管理窗口”。如果需要同時處理幾個圖形，則可以把它們?nèi)�部打開，每一個都有其各自的“項目管理窗口”。“項目管理窗口”用于搜集和組織所有項目需要的資源，這些資源包括原理圖文件夾、原理圖事件、部件庫、部件、輸出報告，例如物資清單和網絡表。一 個項目的管理實際上不包含所有的資源，僅僅是指向項目所需要的各種文件。因此，千萬不要刪除或移動與任何項目相關的文件，如果刪除，這些項目將不能找到這 些文件了。
