標題: PCB布線請教與討論 [打印本頁]

作者: sunny0203050 時間: 2009-7-22 16:21
標題: PCB布線請教與討論

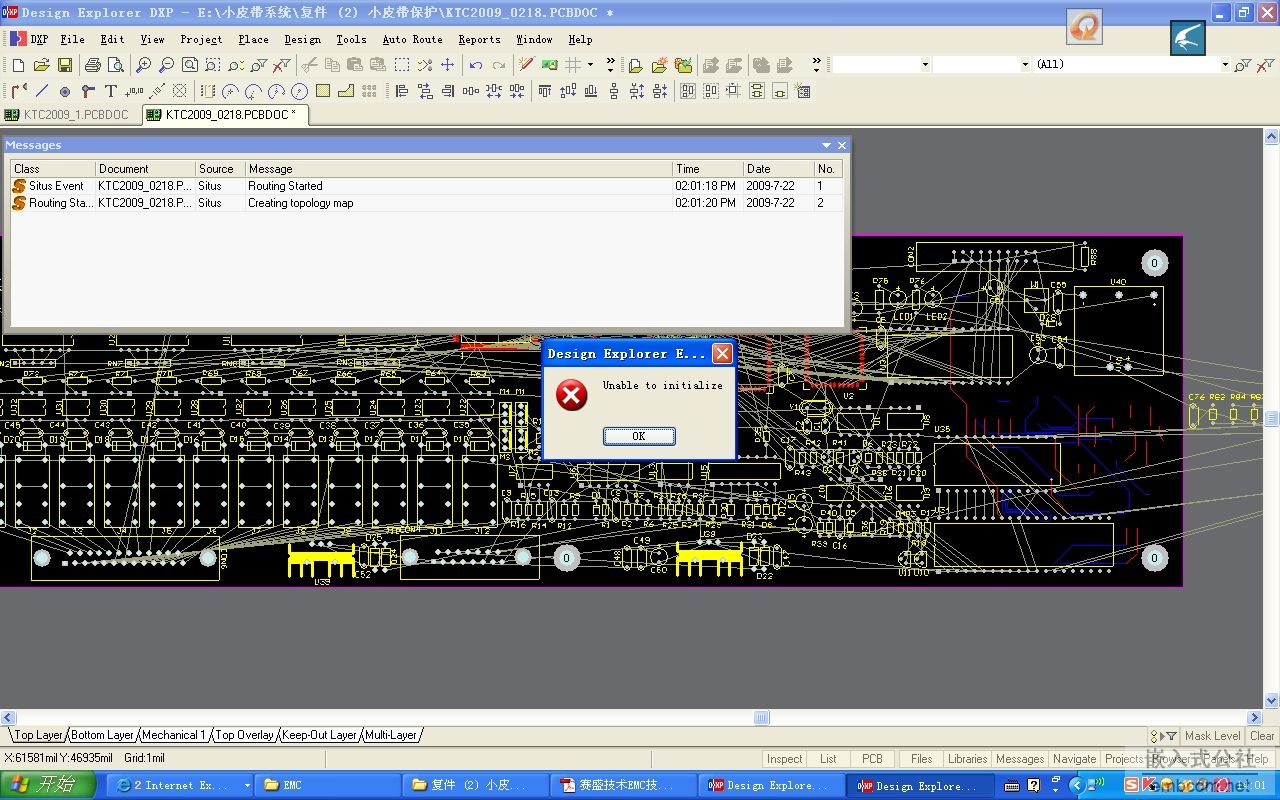

我用的是protel DXP,我今天試著把一塊比較負責電路板拿來自動布線看什么效果，今天出現下圖這樣的情況，前輩哪位知道這是怎么回事呢？我渴望知道。非常感謝。

作者: fenghaili 時間: 2009-7-22 16:41
調查軟件使用情況的時候，發用用PROTEL的朋友最多了，可惜我不會用，大家快來幫幫忙！！！

作者: riverpeak 時間: 2009-7-22 16:52
不能初始化，我猜是你系統的問題，你是不是用自動布線啊？

作者: sunny0203050 時間: 2009-7-22 16:55
呵呵，，，，謝謝樓上前輩的熱心幫忙。我還想問
好多前輩說不管多復雜的板子最好手動布線，我有時候很不能理解。其實我覺得自動布線加手動調整是最好的辦法。再說自動布線也可以確定某個網絡自動布線如不需要全部自動布線的話。

  還有能不能講一下，如果手動布線的話，有沒有什么好的方法和規則遵循。
主要是走線的方法，比如是從頂層還是從底層開始布線，比如是走垂直布線還是水平布線，比如先從主芯片開始布線還是其他的，等等，，。。還有該考慮的因素有電源底線，電磁兼容，噪音干擾，等等。。。。

  見笑了，我以前布的都比較簡單，我就自動加手動調整解決了。不過我最近看到好幾個規模不大不小的板子（好像是天津那邊工程師布的，要不就是西安的）都是自動布的，比較垃圾。我當時想不應該呀。

  還請前輩們能給匯總下，我好仔細學習下。非常感謝。

作者: sunny0203050 時間: 2009-7-22 16:58
最關鍵的問題是哪位前輩能給我解決下我一開始的問題呢，我等著呵呵。。。。。。（問下發帖還有字數限制呀呵呵）

作者: riverpeak 時間: 2009-7-22 17:06
這帖子哈哈
我給你講講自動布線和手動布線的區別
自動布線就是讓電腦給你布線，讓電腦代替手動布線，那么你在自己布線的時候要不要考慮那么些規則，怎么布局，怎么布線，電源線多粗，高速線如何最短，等長，差分線，時鐘線？還有一些微小信號的線，都要你自己來花心思來走，那么對于電腦也是一樣的，它要給你走這些線就要知道這些規則，怎么定規則，你就要在軟件里設定，設定好了電腦就強硬的按照優先級來走，最后搞不定的就給你留下啦，最后也許能到99%的布通率，結果呢？你在連1%的線可能要返工，刪掉30%的線，來回折騰哈哈，你就慘了。
現在我沒看到有什么公司在完全使用自動布線器，即使是軟件公司推薦，說多好多好，那也是吹！！！
好的自動布線器價格可不便宜，10萬美金是必須的，關鍵在于算法。你買正版的DXP全買下來才幾個錢。

作者: riverpeak 時間: 2009-7-22 17:07
第一個問題你是在干啥的時候發現的？自動布線？還是別這么走了，好好體會我的帖子吧哈哈。

作者: riverpeak 時間: 2009-7-22 17:09
你的長篇大論，最好開單貼，作為精華共享，好好編輯一下

作者: qupeng2008 時間: 2009-7-22 17:25
看不清楚，不知道許MM是啥問題

作者: sunny0203050 時間: 2009-7-22 17:40
小曲童鞋這下看清楚沒？這個論壇我還不熟悉，不知怎么玩更好。謝謝PEAK提醒我只顧著急著和大家分享了

作者: sunny0203050 時間: 2009-7-22 17:43
對呀，我感覺也是規則出了問題。究竟是什么規則呢？我感覺應該是圖頂上面的message里提示的。可我又看不懂？求救

作者: riverpeak 時間: 2009-7-22 17:45
別研究自動布線器了好嗎？有這功夫把你貼的內容再讀兩遍就OK了

作者: sunny0203050 時間: 2009-7-22 20:30
哎。。。。這是兩碼事情。看來此處沒人知道呀。。。。

作者: riverpeak 時間: 2009-7-23 10:18
是一碼事，沒人用AD自動布線，你問誰啊，大家都走能走通的路，你干嘛非要鉆牛角尖啊

作者: Netjob 時間: 2009-7-23 11:43
沒遇到過～，感覺是自動布線途中出錯了。或許是軟件問題，或許是電路板有某些問題～。。。
猜測的

作者: Netjob 時間: 2009-7-23 17:16
這個咋樣？

作者: McuPlayer 時間: 2009-7-23 17:31
是啊，不是最多的人用Protel嗎？出來幫許MM一下吧

我讀書的時候用過Protel做自動布線，不過那是Protel98。
出來打工就一直PowerPCB了，自動布線器基本就徹底放下了。
要是老板知道你用自動布線，他第一想到的是“公司還有裁員的余地”。

作者: fenghaili 時間: 2009-7-23 17:31
還有很多新來的小妹子！

作者: riverpeak 時間: 2009-7-23 17:45

是啊，不是最多的人用Protel嗎？出來幫許MM一下吧

我讀書的時候用過Protel做自動布線，不過那是Protel98。
出來打工就一直PowerPCB了，自動布線器基本就徹底放下了。
要是老板知道你用自動布線，他第一想到的是 ...
McuPlayer 發表于 2009-7-23 17:31

應該是公司有必要裁人啦哈哈

作者: Leisure 時間: 2009-7-24 17:19
讓我想想啊這個問題我以前見到過，還是剛接觸這些設計的時候遇到的。那時候我也自動布線！！
sunny同學是自己設計原理圖然后自己布線吧？？
我最開始工作的時候也是如此，自己設計原理，導過去之后直接用自動布線干活，但是不能全部走通！！
后來我發現，自動布線這個東西，不好使，如果你非得明白為什么你自動布線它不能進行的話，你可以去設置一下你的布線要求，目前這個東西的原因可能是參數要求里面和你目前的器件放置有沖突或者是軟件有問題！！如果你是硬件工程師自己做設計的話，為了你的板子負責，自己手動連吧！！！
DXP的自動布線效果，我是很清楚的。自動布線之后的調整基本上就是刪了從來！！！如果不調整就直接用來做板子的話，拿回來您就調電路板吧，能跑起來就是萬萬萬幸了！！！
為了您的板子，請自己動手吧！！

作者: liangjia 時間: 2010-7-24 00:28
很少自動布線，除非超簡單的板子

作者: Leisure 時間: 2010-7-24 10:44
超級簡單的板子更不需要自動布線了哈哈

作者: 快活神仙 時間: 2011-1-8 19:56
畢業兩年了，畫了N多板子，從來沒有用過自動布線的，有很多規則的，需要按照這些規則來走線，不然板子很難在各種環境下正常工作

作者: xujianwu 時間: 2011-4-21 22:42
自己動手，一切搞定

作者: pcbkey 時間: 2015-2-4 16:19
支持一下
