標題: OTDR挑戰光纜線路維護短距離測量的極限
OTDR挑戰光纜線路維護短距離測量的極限
在光纜工程維護現場，尤其是在接入網領域，對線路進行測量時，我們總是希望測量工具——光時域反射儀（OTDR）具有大的動態范圍可以穿透更多的分路器，又可以對短距離（10米以下）的線路進行測量分析，最好能自動分析。業內現有的OTDR以40dB、45dB的型號較為普遍。前兩天我們試用了橫河的新款OTDR(合并Ando的業務)AQ7280，它通過提升內部激光器的脈沖功率將動態范圍擴大到50dB，同時將事件盲區縮短到0.6m，采樣分辨率提高到2cm。廠家的工程師指導我們利用這款儀器對一些超短的跳線長度進行測量和分析，以2米的跳線作為測量對象進行了試驗。
下圖是連接跳線的設備：
然后在設備上設置測量條件：
距離量程：200m
脈寬：3ns
采用分辨率：2cm
平均時間：10秒
前端衰減：7.5dB

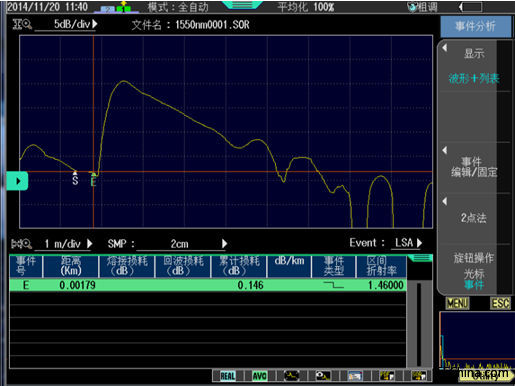

下圖是當時測量得到的曲線圖，從測量曲線上看S點到E點間曲線比較平坦，因此可以斷定AQ7280實際可以測量并自動分析的跳線長度可以遠遠短于2米。
文章來源：tmi.yokogawa.com
