標題: 【STM32F4探索套件】序列之1：帶你整體認識一下套件 [打印本頁]

作者: designapp 時間: 2016-1-28 10:03
標題: 【STM32F4探索套件】序列之1：帶你整體認識一下套件
　　本節我們將從STM32F4套索套件整體認識一下，主要是從下面3個方面進行講解：
　　1.STM32F429芯片及套索套件的介紹
　　2.STM32F4探索套件布局
　　3.STM32F4套索套件效果展示
　　一、STM32F429芯片及套索套件的介紹：
　　1.STM32F429芯片介紹
　　STM32F429ZIT6 系列是ST公司最新推出高性能Cortex-M4F內核的MCU，基于RISC架構，工作頻率高達180MHz，同時還帶有單精度浮點運算單元，為你的項目錦上添花;而且還含有一整套的DSP 運算指令和內存保護單元(MPU)，為您的應用增加可靠性!
　　STM32F429I-DISCOVERY是ST公司推出最近推出，基于STM32F429ZIT6的探索套件。套件外設豐富，并且將所有引腳均引出，極方便用戶的拓展和探索高性能的Cortex-M4內核!
　　2.STM32F4套索套件
　　a) 產品信息
　　※評估板 STM32F4 DISCOVERY
　　※硅芯制造商:STMicroelectronics
　　※內核架構:ARM
　　※內核子架構:Cortex-M4
　　※硅芯號:STM32F429I
　　※硅芯系列號:STM32F4xx
　　※套件包含:Dev Board STM32F429I
　　※特點:(Not Applicable)
　　b) 產品特性
　　※STM32F429ZIT6 MCU，2MB 內部FLASH，256KB 內部RAM，LQFP144 引腳封裝
　　※板載ST-LINK/V2調試下載工具
　　※USB供電
　　※采用2.4" QVGA TFT LCD
　　※外擴 64 Mbits SDRAM
　　※USB OTG接口引出
　　※2個用戶按鍵，RESET，user
　　※板載3軸數字陀螺儀 L3GD20
　　※6個LED指示燈
　　– LD1 (red/green) for USB communication
　　– LD2 (red) for 3.3 V power-on
　　– Two user LEDs:
　　LD3 (green), LD4 (red)
　　– Two USB OTG LEDs:
　　LD5 (green) VBUS and LD6 (red) OC(over-current)
　　二、STM32F4探索套件布局

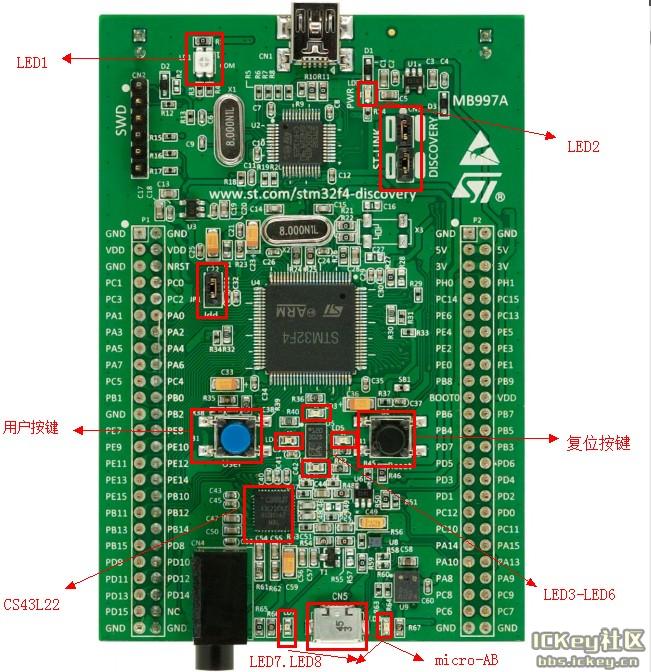

　　1.原理圖硬件布局
　　

　　

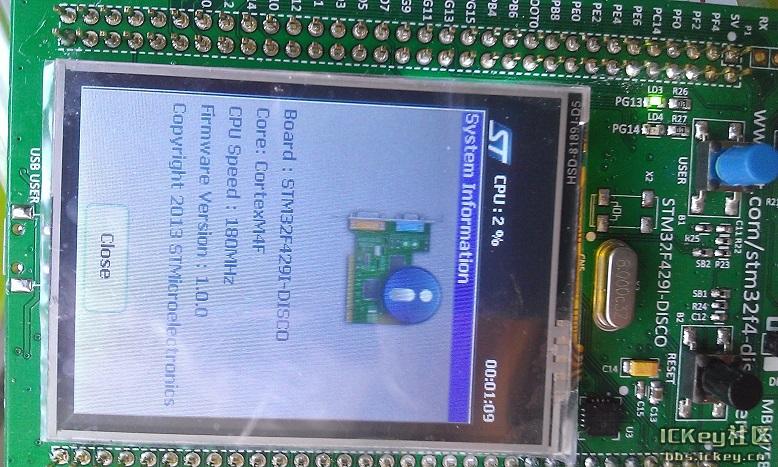

　　3.STM32F4探索套件信息
　　

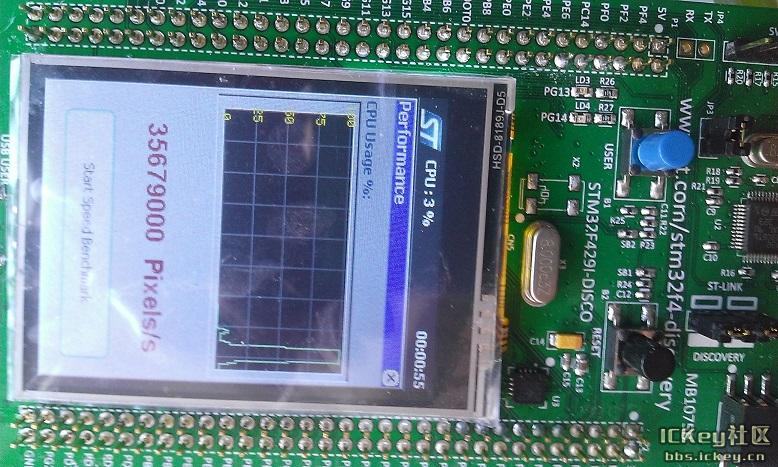

　　4.CPU性能
　　

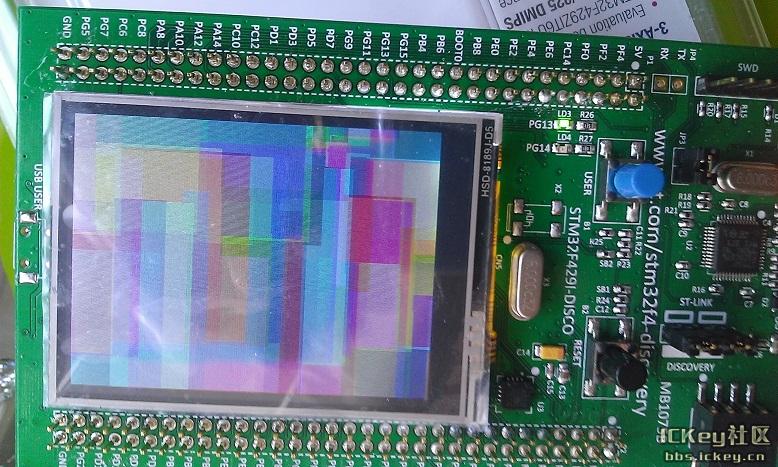

　　5.LCD刷屏測試
　　

　　是不是覺得很酷啊!!!!! 哈哈!!!

作者: bg5taq 時間: 2016-3-15 11:45
坐沙發，學習，學習
