標題: 貼片阻容的規格、封裝、尺寸、功率 [打印本頁]

作者: designapp 時間: 2016-7-18 13:42
標題: 貼片阻容的規格、封裝、尺寸、功率

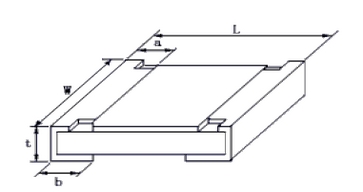

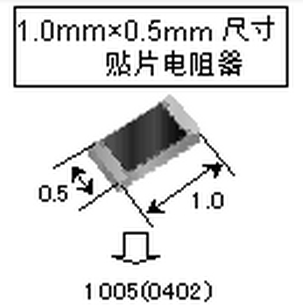

貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：

貼片阻容規格表

貼片電阻電容功率與尺寸對應表

電阻封裝尺寸與功率關系,通常來說:

國內貼片電阻的命名方法：

1、5%精度的命名： RS-05K102JT

2、1%精度的命名：RS-05K1002FT

R -表示電阻

S -表示功率：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K -表示溫度系數為100PPM。

102-5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=10×102Ω=1000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=100000Ω=10KΩ。 J -表示精度為5%、F-表示精度為1%。 T -表示編帶包裝 1： 0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W)
