標題: 用電容傳感器按鈕設計電子開關 [打印本頁]

作者: techshare 時間: 2010-10-18 11:41
標題: 用電容傳感器按鈕設計電子開關
本設計是用電容傳感器按鈕（PCB圓形或方形墊片）替代機電開關。PIC12CXXX MCU 非常適合于這種應用，用少量元件就可設計一種價廉的全電子開關。此方法采用一個簡單的RC延遲電路（圖1），當按傳感器時其時間常數發生變化。

為了讀出傳感器的狀態，微控制器必須執行如下兩步（圖2和圖3）：

1：改變輸出狀態，從"0"到"1"（寫操作-Twr)

2：讀輸入狀態（讀操作-Trd)

假若讀操作的結果是"0"，這意味著傳感器被按。為手指電容串聯連接到電容器C，使電路的時間常數較大。

因為為手指電容小，Twr和Trd之間的間隔時間小于1～2μs，所以建議PIC12CXXX內部時鐘用4MHz。

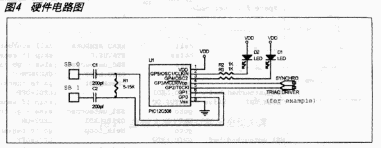

在圖4硬件電路圖中包含兩個傳感器按鈕。其技巧是對于讀傳感器SB0：GP0設置為輸入，GP1設置為輸出；而對于讀SB1：GP0設置為輸出，GP1設置為輸入。GP4，5連接至LED，指示傳感器按鈕的狀態，PIC12C508其他引腳在此不討論，它們可用做為SYNCRO輸入和TRIAC DRIVER輸出。

必須調節電阻器R1的值，它確定按鈕的靈敏度。電容器C1和C2的值不是太重要。建議用與微控制器輸入相同類型的，具有相等的輸入阻抗。

軟件流程示于圖5。
