標題: 哪位大俠能解答此電路? [打印本頁]
作者: Brian    時間: 2010-11-28 13:07
標題: 哪位大俠能解答此電路?

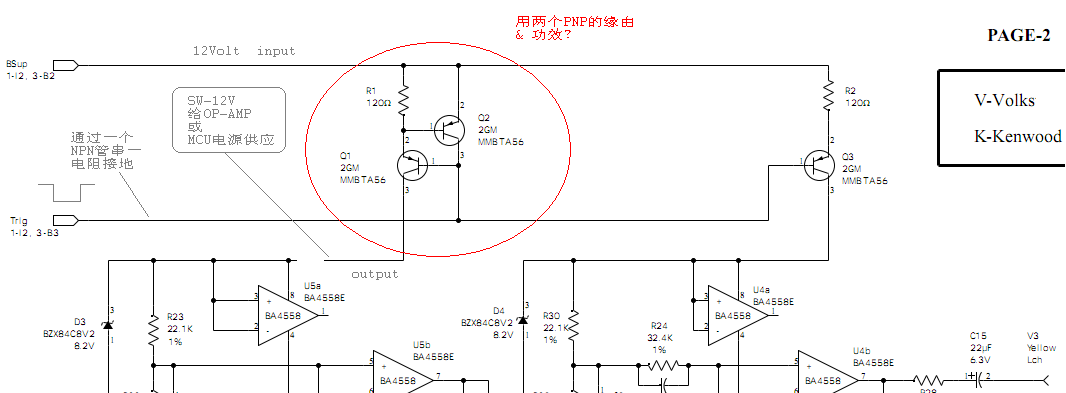

小弟不才，想弄清楚這兩個PNP組合到底有何好處 - 作為電源入口控制。其輸出電源也有給單片機及附屬電路供電的。萬分感激...
作者: sherwin    時間: 2010-11-29 10:26
電路問題，找螞蟻哥最好，他是磚家，呵呵。

可以請老郭幫忙聯絡一下，請他過來解答，哈哈哈
作者: 老郭    時間: 2010-11-29 10:49
已經請螞蟻了。相信很快來。
作者: PowerAnts    時間: 2010-11-29 10:52
這兩個三極管與R1組成一個恒流源，Q1集電極輸出電流為Q2發射結壓降除以R1，大約是5.8mA
作者: 老郭    時間: 2010-11-29 11:03
謝螞蟻謝螞蟻
作者: Brian    時間: 2010-11-29 20:38
謝謝~ PowerAnts版主 真是太棒了
另外,能否授之小弟其工作流程/原理給分享呢?
作者: wuyb0512    時間: 2010-11-30 09:07
對，是恒流源，保護電源。
作者: Brian    時間: 2010-12-1 12:10
首先謝謝樓上的大哥們...以后有什么不懂得地方還望多多指教.3Q..

看來我得好好補補課了
以前都是搬老外的東西在工作中，可以說知其然不知其所以然也，沒有真正分析研究。

如下不知分析/理解的對不對：

1、本電路主要是利用了三極管的PN結電壓為0.7V的特性。

2、R1和Q2組成了一個并聯電路，兩條支路的電壓相等。(*)

3、Q2這路一定是0.7V，那么R1也一定是0.7V。

4、Q2的電壓是一定的，那么R2電壓也箝住不變；既定電阻不變其電流也會恒定不變。

*: 有個傻問題，也許是為什么1+1=2似的哦，就是：既然其并聯電壓相等，那么其Q2的Ib就誰來控制，或者說I=U/R，R在哪呢?
作者: riverpeak    時間: 2010-12-2 00:07
老郭的面子真大哈，各路神仙都來捧場
作者: hszx    時間: 2011-2-6 10:41
作者: onecrazy    時間: 2011-2-6 11:00
學習
作者: embcomhgd    時間: 2011-3-20 21:57
我怎么看是限流呢？
作者: 鄒小清    時間: 2011-3-21 18:19
也想知道
作者: liying07852    時間: 2011-3-24 09:20
反接保護？
作者: fengjian0531    時間: 2011-3-24 15:43
搞不明白
作者: thmoasmary    時間: 2011-3-24 16:43
圖呢，學習下
作者: monty    時間: 2011-4-11 21:29
學習下
作者: BILLY_HU    時間: 2011-5-5 17:21
學習下
作者: zx3113847    時間: 2011-5-6 12:38
學習下
作者: 55337575    時間: 2011-5-9 16:10
這兩個三級管是BA4558電路的電源供給電路。當Q2（3）出現低電平時，Q1（3）給4558供電。120歐姆電阻是過流保護電阻，當4558過電流時，會阻斷Q1以保護電源
作者: 55337575    時間: 2011-5-9 16:15
這兩個三級管是BA4558電路的電源供給電路。當Q2（3）出現低電平時，Q1（3）給4558供電。120歐姆電阻是過流保護電阻，當4558過電流時，會阻斷Q1以保護電源。在4558電路無故障時，這兩個三級管同120歐姆電阻還組成恒流源，作為穩壓管的續流電阻，確保4558電源波動最小
作者: fymbl    時間: 2011-5-9 18:29
路過。。。
作者: ixibh    時間: 2011-5-9 23:07
太有難度了。。。
作者: zhdphao    時間: 2011-5-10 07:32
不懂，幫你頂。
作者: 543872407    時間: 2011-5-10 13:11
學習了
作者: tzg    時間: 2011-5-12 23:05
3-B3 腳的電阻是必須要接的，而且電阻阻值要合適。
Q1和Q2與Q3構成恒流或限流模式的電源，電路具體的工作模式與3-B3 腳接的電阻有關，這樣的電路，你應該把那電阻的阻值標明。
作者: lxf2299    時間: 2011-11-8 16:31
學習了
作者: phy14    時間: 2011-12-26 10:05
很多書上都有的！
作者: xulidejia    時間: 2012-2-9 14:40
學習了
作者: askhawk    時間: 2012-2-9 15:17
學習了 頂！
作者: 鄭樹義    時間: 2012-2-9 20:59
很像一種自鎖的電路。
作者: cwheng    時間: 2012-9-26 15:16
作者: yswgc    時間: 2013-3-14 09:40
學習下
作者: wccd    時間: 2013-4-8 13:52
一個恒流源或過流假負載。
作者: feichangg7    時間: 2013-4-9 16:08
學習學習
作者: amchk    時間: 2013-5-2 16:11
這個電路就是個模擬可控硅電路，和單向可控硅原理一樣！
作者: xhdang    時間: 2014-2-4 20:15
學習學習。
作者: cxl424    時間: 2014-2-15 14:22
好好學習一下
作者: xzhu0130    時間: 2014-2-16 22:31
為什么我看不見圖啊
作者: admin    時間: 2014-2-17 11:18
xzhu0130 發表于 2014-2-16 22:31
為什么我看不見圖啊

圖就在主貼里面，應該可以看見的啊，那您別的帖子的圖可以看到么？
作者: xzhu0130    時間: 2014-2-17 20:58
看不到，估計是我的電腦設置有問題
