標題: 硬件原理圖中的“英文縮寫”大全
常用控制接口

EN：Enable，使能。使芯片能夠工作。要用的時候，就打開EN腳，不用的時候就關閉。有些芯片是高使能，有些是低使能，要看規格書才知道。

CS：Chip Select，片選。芯片的選擇。通常用于發數據的時候選擇哪個芯片接收。例如一根SPI總線可以掛載多個設備，DDR總線上也會掛載多顆DDR內存芯片，此時就需要CS來控制把數據發給哪個設備。

RST：Reset，重啟。有些時候簡稱為R或者全稱RESET。也有些時候標注RST_N，表示Reset信號是拉低生效。

INT：Interrupt，中斷。前面的文章提到過，中斷的意思，就是你正睡覺的時候有人把你搖醒了，或者你正看電影的時候女朋友來了個電話。

PD：Power Down，斷電。斷電不一定非要把芯片的外部供電給斷掉，如果芯片自帶PD腳，直接拉一下PD腳，也相當于斷電了。攝像頭上會用到這根線，因為一般的攝像頭有3組供電，要控制三個電源直接斷電，不如直接操作PD腳來的簡單。(在USB Type-C接口中有一個Power Delivery也叫PD，跟這個完全不一樣，不要看錯了。)

CLK：Clock，時鐘。時鐘線容易干擾別人也容易被別人干擾，Layout的時候需要保護好。對于數字傳輸總線的時鐘，一般都標稱為xxx_xCLK，如SPI_CLK、SDIO_CLK、I2S_MCLK(Main Clock)等。對于系統時鐘，往往會用標注頻率。如SYS_26M、32K等。標了數字而不標CLK三個字，也是無所謂的，因為只有時鐘才會這么標。

CTRL：control，控制。寫CONTROL太長了，所以都簡寫為CTRL，或者有時候用CMD(Command)。

SW：Switch，開關。信號線開關、按鍵開關等都可以用SW。

PWM：PWM，這個已經很清晰了。

REF：Reference，參考。例如I_REF，V_REF等。參考電流、參考電壓。

FB：Feedback。反饋。升壓、降壓電路上都會有反饋信號，意義和Reference是類似的，芯片根據外部采集來的電壓高低，動態調整輸出。外部電壓偏低了，就加大輸出，外部電壓偏高了，就減小輸出。

A/D：Analog/Digital，模擬和數字的。如DBB=Digital Baseband，AGNG=Analog Ground。

D/DATA：數據。I2C上叫做SDA(Serial DATA)，SPI上叫做SPI_DI、SPI_DO(Data In，Data Out)，DDR數據線上叫做D0，D1，D32等。

A/Address：地址線。用法同數據線。主要用在DDR等地址和數據分開的傳輸接口上。其他的接口，慢的像I2C、SPI，快的像MIPI、RJ45等，都是地址和數據放在一組線上傳輸的，就沒有地址線了。

常用方向的標識

TX/RX：Transmit，Receive。發送和接收。這個概念用在串口(UART)上是最多的，一根線負責發送，一根線負責接收。這里要特別注意，一臺設備的發送，對應另一臺設備就是接收，TX要接到RX上去。如果TX接TX，兩個都發送，就收不到數據了。

為了防止出錯，可以標注為：UART1_MRST、UART1_MTSR。Master RX Slave TX的意思。Master就是主控芯片，Slave就是從設備。TX、RX很容易標錯的，尤其是原理圖有幾十頁的情況下。

P/N：Positive、Negative。正和負。用于差分信號線。現在除了DDR和SDIO之外，其他很少有并行數據傳輸接口了。USB、LAN、MIPI的LCD和Camera、SATA等等，高速數據總線幾乎都變成了串行傳輸數據了。

串行信號線速度很高，隨便就上GHz，電壓很低只有幾百毫伏，因此很容易被干擾，要做成差分信號，即用兩根線傳一個數據，一個傳正的一個傳負的。傳到另外一邊，數據相減，干擾信號被減掉，數據信號負負得正被加倍。

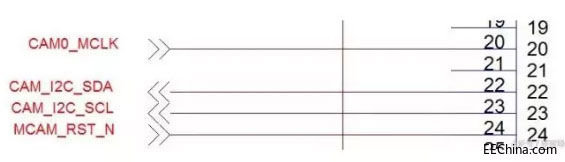

對于RESET_N這樣的信號來講，只起到重點標注的作用，表示這個RESET信號是拉低才生效的。大部分設備都是低有效的RESET，偶爾會有一些設備拉高RESET。

L/R：Left、Right。通常用于音頻線，區分左右。有些時候如喇叭的信號是通過差分來傳輸的，就是SPK_L_N、SPK_L_P這樣的標識。

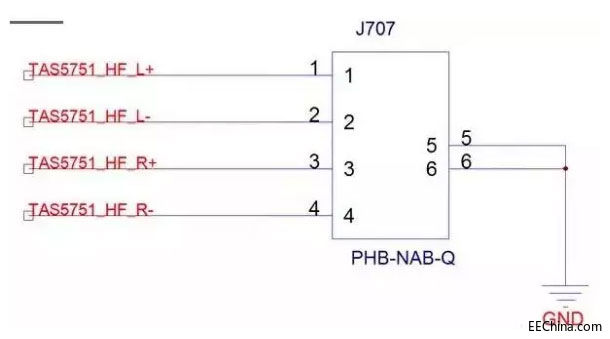

如下圖，某2.1聲道智能音箱音頻輸出(喇叭連接器端)。TAS5751是音頻功放，HF是高頻High frequency(2.1音響有專門的低頻輸出)。P和N用和-代替。

常用設備縮寫

BB：Baseband，基帶處理器。十幾年前的的手機芯片只有通信功能，沒有這么強大的AP(跑系統的CPU)，手機里的主芯片都叫做Baseband基帶芯片。后來手機性能強大了，還是有很多老工程師習慣把主芯片叫做BB，而不是叫CPU。

P(GPIO)：很多小芯片，例如單片機，接口通用化比較高，大部分都是GPIO口，做什么用都行，就不在管腳上標那么清楚了，直接用P1，P2，P1_3這樣的方式來標明。P多少就是第多少個GPIO。P1_3就是第1組的第3個GPIO。(不同組的GPIO可能電壓域不一樣)

BAT：Battery，電池。所有的電池電壓都可以叫做VBAT。

CHG：Charge，充電。

CAM：Camera，攝像頭。

LCD：顯示器

TP：Touch Panel，觸摸屏。(注意不要和Test Point測試點搞混了)

DC：Direct Current，直流電。用在設備上通常用作外部直流輸入接口，而不是指供電方式或者供電電壓什么的。例如VCC_DC_IN的含義，就是外部DC接口供電。
