標題: 四通道示波器在通信原理實驗中的應用方案 [打印本頁]

作者: 安泰測試設備 時間: 2019-11-27 09:59
標題: 四通道示波器在通信原理實驗中的應用方案
調制解調是非常重要的通信技術，也是通信原理課程中必須掌握的知識點，調制解調實驗更是通信類實驗中的必做實驗。調制解調實驗主要目的是讓學生理解調制解調的工作原理，通過使用測量儀器（比如示波器）觀測調制解調電路輸出的各類信號波形（包括：載波，調制波，已調波，解調后的波形）并進行必要的測量，學生可以直觀的掌握調制解調的原理。目前高校基礎實驗室中較為常見的是雙通道示波器，對于調制解調電路信號不能在一次測量中全部觀測到，RIGOL

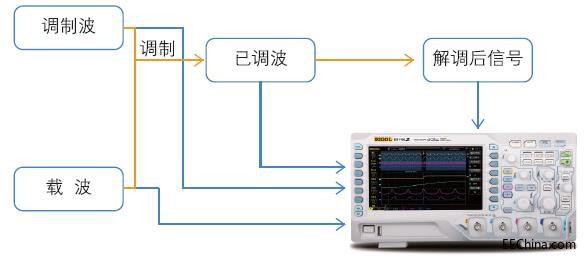

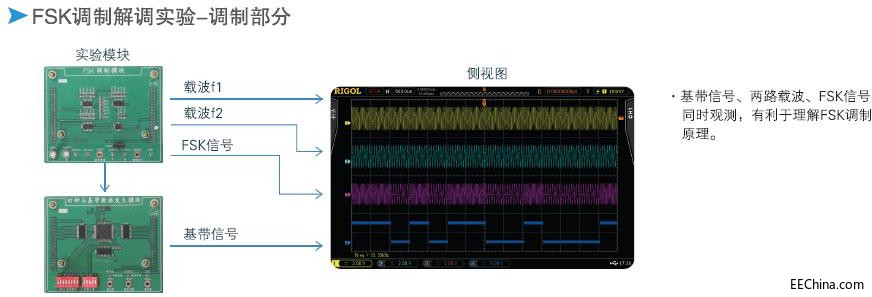

DS1000Z 系列四通道可以很好的滿足此類測試需求，如下圖所示，示波器可以在同一屏幕上觀測載波，調制波，已調波，以及解調后的波形。

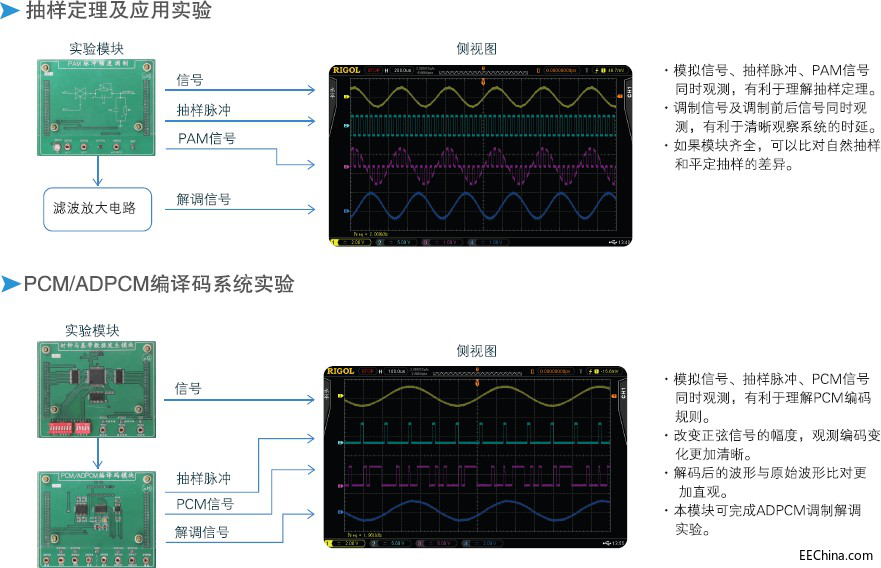

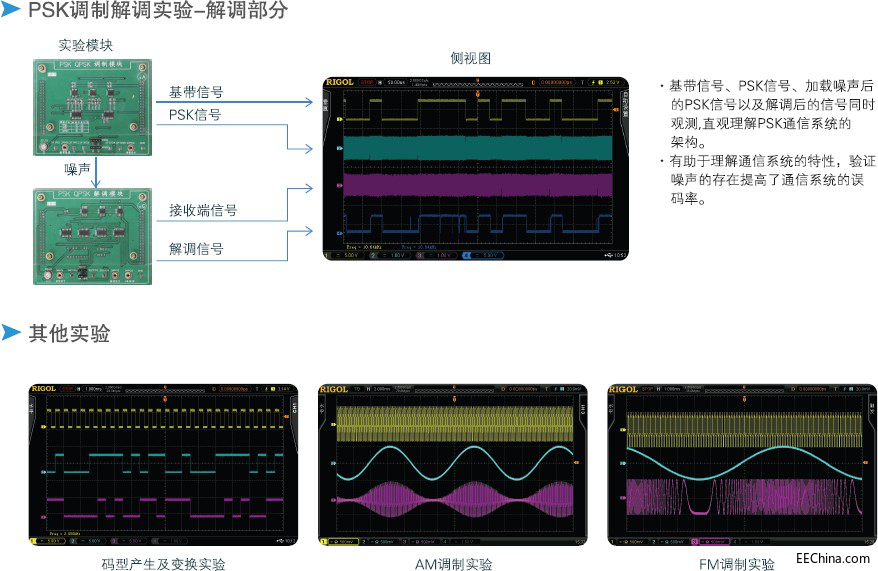

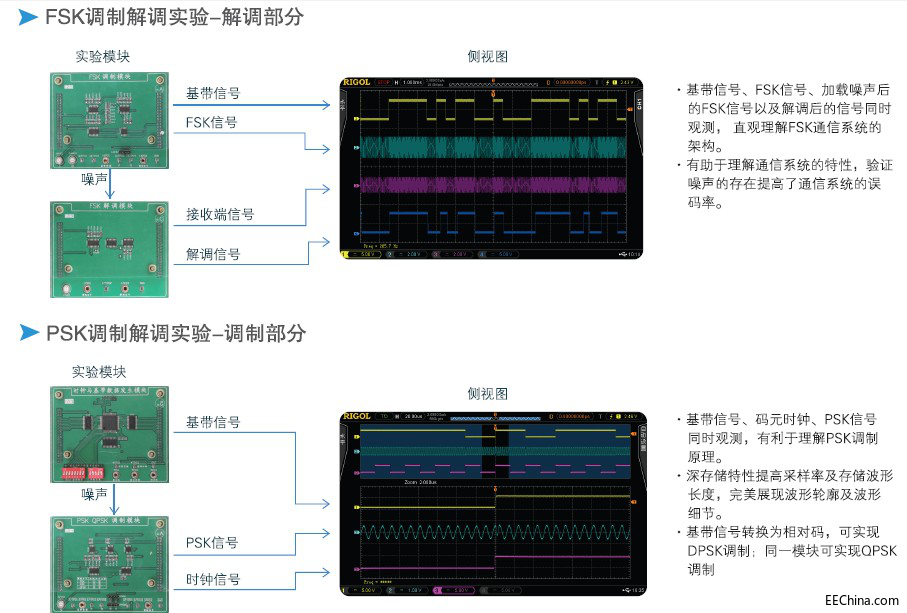

以下是安泰測試為大家整理測試方案：

教學實用功能

Ø 自動測量——專用測量鍵

DS1000Z 提供 24 種自動測量參數，所有參數可通過面板左側的專用測量菜單鍵一鍵調出。

Ø 自動測量——參數圖標

每個測量參數都有參數示意圖標，顯示每個測量項目測量的是波形的什么參數，且圖標的顏色會根據測量信源的選擇自動調整顏色，讓學生更直觀的理解測量參數的意義。

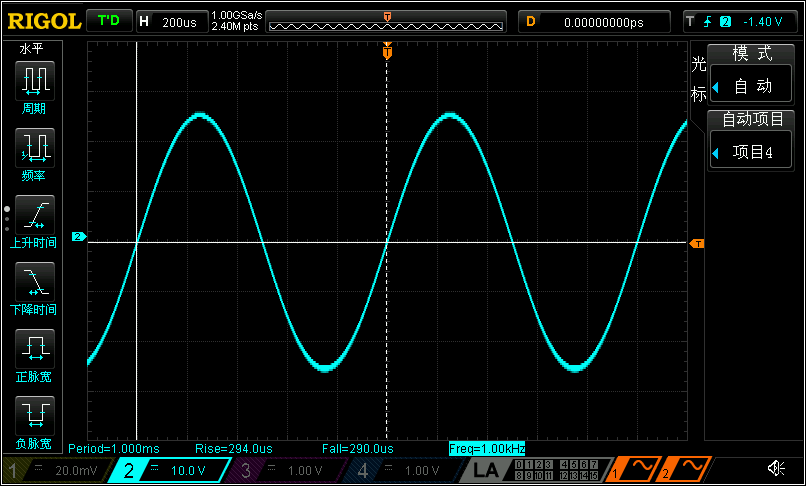

Ø 自動測量——自動光標

自動光標會標記出當前所選測量項對應的波形參數位置，圖像化方式有助于學生理解測量結果。

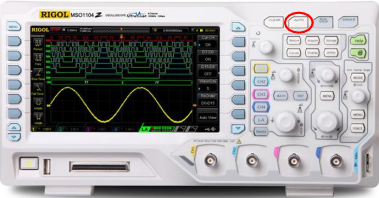

Ø AUTO 鍵鎖定

教師可以鎖定示波器上面板上的 Auto 按鍵，禁用自動設置示波器的功能，讓學生更多的親手設置示波器的垂直、水平、觸發等參數，得到正確穩定的波形顯示。按示波器面板上的【Utility】鍵，進入“Auto 選項”菜單，按下“鎖定”鍵即可鎖定按鍵，如需解鎖，需要發送遠程命令“:SYSTem:AUToscale 1”解鎖。

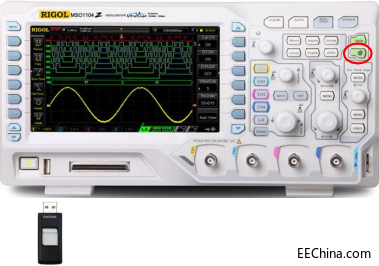

Ø 一鍵截圖

學生可以方便的把實驗過程中示波器的屏幕圖像拷貝到 U 盤中，方便課后的分析和填寫實驗報告。將 U 盤插入示波器前面板的 USB 接口，然后按面板右側的打印鍵，即可將當期屏幕圖像保存到 U 盤中。

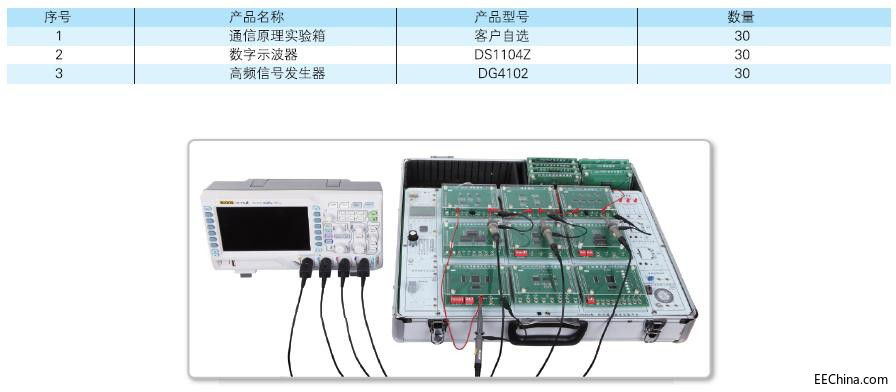

設備選型方案

西安安泰測試設備有限公司成立于2008年，是一家專注于國內外電子測試與測量儀器儀表、電子實訓工藝、教學實驗系統的研發、銷售、維修、租賃與系統集成的綜合服務商。公司不僅具備強有力的銷售隊伍，為廣大用戶做好售前、售中、服務，提供最優質的產品；而且具有優秀的技術支持以及維修團隊，能為客戶提供各種配套技術支持，做好售后服務。

我們緊貼科技脈搏，先后與美國泰克（Tektronix）、美國吉時利（Keithley）、美國是德科技（KEYSIGHT）、美國福祿克（Fluke）、德國R&S、中國普源精電（Rigol）、中國臺灣chroma、優利德集團、同惠電子、杭州遠方、安徽白鷺等國際國內著名儀器儀表廠家組成戰略聯盟，多次舉辦院校專業技術交流會，不斷引進新產品、新技術，為用戶提供全方位的產品與系統解決方案。在各廠家及客戶的支持下，2019年院校事業部銷售儀器突破5000臺、接修儀器突破3000臺。

公司自成立以來,先后為清華大學、北京大學、上海交通大學、復旦大學、中山大學、廈門大學、南開大學、重慶大學、大連理工大學、華南理工大學、武漢大學、中南大學、西北工業大學、西安交通大學、西安電子科技大學、國防科技大學、空軍工程大學、火箭軍工程大學、西安理工大學、蘭州理工大學、青海大學、西藏大學等眾多知名高校和科研實驗室、供應了數萬臺教學和科研設備。

安泰測試雖然身為一家民營企業，但勇于承擔企業社會責任，先后成立安泰培訓學院和Agitek高新聯合電子實驗室。Agitek測試培訓學院和Agitek（中國）聯合電子實驗室，服務客戶10000+家，安泰培訓學院累計培訓客戶3000+人，提供儀器超過70000+臺。“安泰測試儀器服務”立足陜西，輻射全國地區，助推中國教育事業的發展，為中國教育事業貢獻一份力量，為中國科學事業添磚加瓦。
