標題: 恒壓充電充電管理IC 3A開關降壓?jiǎn)喂?jié)/雙節/三節鋰電 FP8207應用電路圖 [打印本頁]

作者: yxdz13682528307 時間: 2019-12-13 14:29
標題: 恒壓充電充電管理IC 3A開關降壓?jiǎn)喂?jié)/雙節/三節鋰電 FP8207應用電路圖
FP8207 是一款開關模式的電池充電控制器，輸入電壓應用范圍為 4.9V~16V，可對單節或是多節鋰離子電池(最多三節)進行定電流或是恒壓充電，其最大充電電流為 3A，可用外部電阻進行設定，在充電方面細分成 3 種模式，包含了涓流模式、定電流模式與定電壓模式，另有第三個控制回路可對來自電源轉接器的輸入電流進行限制，這可保證讓系統持續工作的同時還能讓電池以最高速率進行充電，但卻不會超出電源供應器的能力。FP8207 集成了多項保護機制，包含了內置輸入欠壓保護、芯片過溫保護、電池短路保護、電池溫度監控。

特色說明：
寬輸入工作電壓范圍 4.9V~16V
可調式截止電壓范圍 4.1V~12.6V
可調式充電電流最高可達 3A
精準參考電壓：±1%
精準充電電流：±5%
固定工作頻率 500kHz
充電指示燈顯示
多種保護功能：輸入欠壓保護、芯片過溫保護、電池短路保護、電池溫度監控
TSSOP-14L封裝帶散熱片
可應用在藍牙音響等手持式裝置、太陽能供電型應用、鋰電池充電應用、遠程監控站

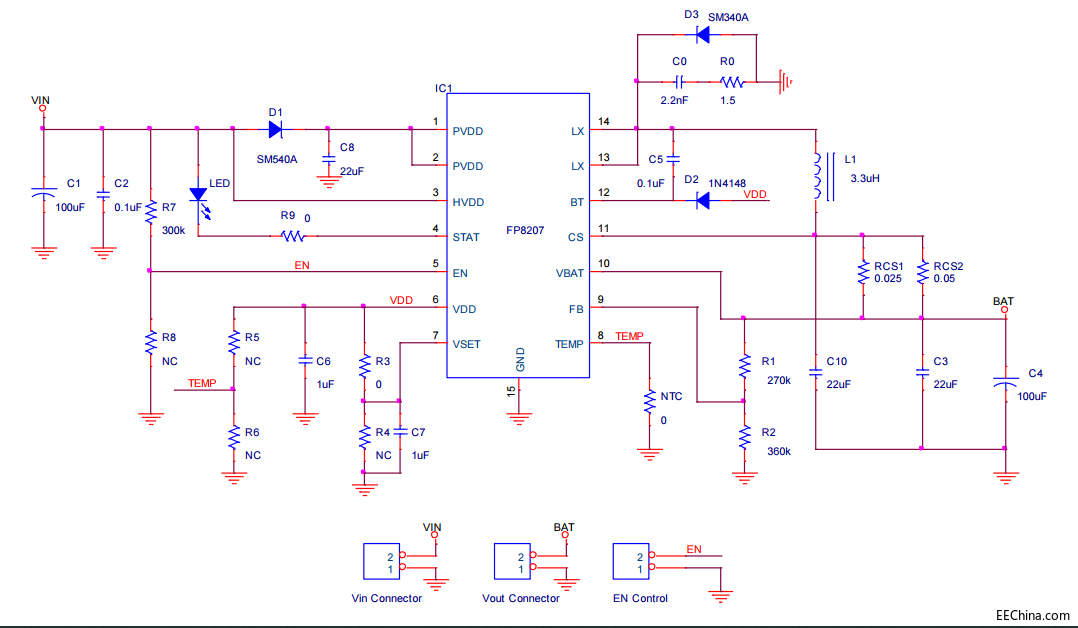

應用電路圖

作者: yxt18566277257 時間: 2019-12-13 16:37
這個ic多少錢？

作者: 我心隨我 時間: 2019-12-17 10:12
ZCC6688 1-4節內置MOS充電管理芯片，電流3A，qq3491632189
