標題: 0~10V調光器電路
最近正在研究0~10V的LED調光器。我的想法是將0~10V的模擬量轉化為PWM信號，來控制LED燈具。有哪位大俠知道這樣的方案是否能實現，怎么樣實現？能提供原理圖嗎？謝謝！

作者: McuPlayer 時間: 2011-8-13 01:08
就是PWM

作者: guoyin05 時間: 2011-8-16 21:45
可以用施密特觸發器組成一個PWM發生器，調節電位器可改變脈寬。使用一個MOS管作驅動。

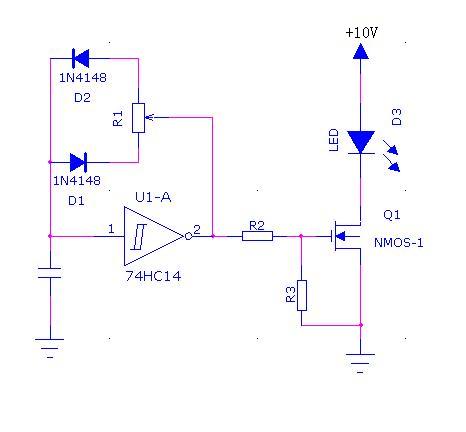

附上原理圖不知能否看見。


作者: 天子 時間: 2011-10-10 16:51
有道理啊

作者: yth0 時間: 2011-12-1 08:33
樓主要的是輸入0~10V的控制信號，輸出是PWM。3樓的圖只能手動控制PWM占空比的。

作者: yth0 時間: 2011-12-1 08:42
給樓主提供一個常用的思路，用一個鋸齒波和輸入的0~10V電壓分別輸入比較器的輸入端相比較就可以產生PWM信號，PWM的頻率就等于鋸齒波的頻率。至于如何產生鋸齒波，如果對線性度要求不高的話也有多種方法，比如用單結管，用運放等等，一般多是利用電容的充放電實現的。像3樓的圖中，那個電容的電壓就可以做為簡單的鋸齒波。
