標題: 首發BP5116DJ高壓?jiǎn)味尉€性恒流 LED 控制芯片 [打印本頁]

作者: a928403737 時間: 2020-11-2 09:36
標題: 首發BP5116DJ高壓?jiǎn)味尉€性恒流 LED 控制芯片

1 方案名稱: 首發BP5116DJ高壓?jiǎn)味尉€性恒流 LED 控制芯片

2 品牌名稱：晶豐明源

3 方案特點:

外圍電路非常簡單，驅動器體積非常小

無需磁性元件

500V 高壓 MOS 管，無需壓敏電阻

超快 LED 啟動

±5% LED 輸出電流精度

LED 電流可外部設定

過溫調節功能

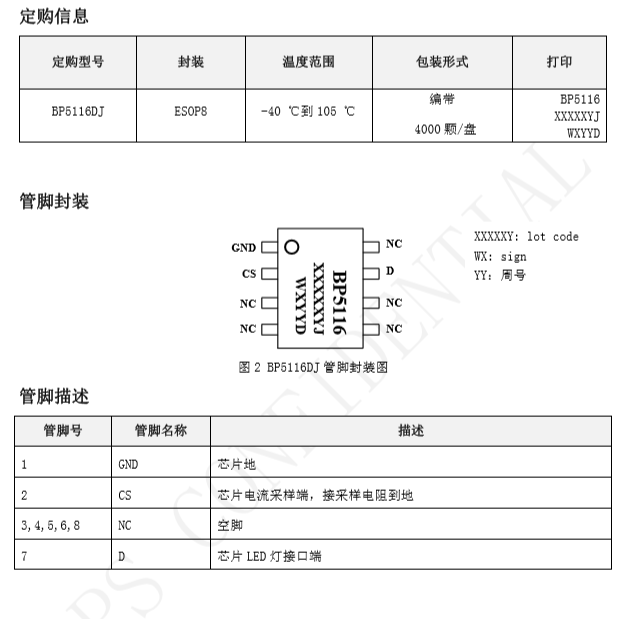

采用 ESOP8 封裝

4 規格:BP5116DJ 是一款高精度的單段線性恒流 LED 控制芯片，集成了高壓 MOS 管和 JFET 高壓供電功能。主要用于驅動由市電供電的高電壓、低電流 LED 燈串。由于不需要磁性元件，LED 驅動器可以實現 小體積、長壽命，并符合 EMI 規定。

BP5116DJ 可以通過外部電阻精確的設定 LED 電流。

BP5116DJ 具有過溫調節功能。當輸入電壓過高，或者 LED 電流過大時，此功能將降低輸出電流。

5 應用范圍: GU10/E27 LED 球泡燈、射燈 , LED 蠟燭燈 ,其它 LED 照明

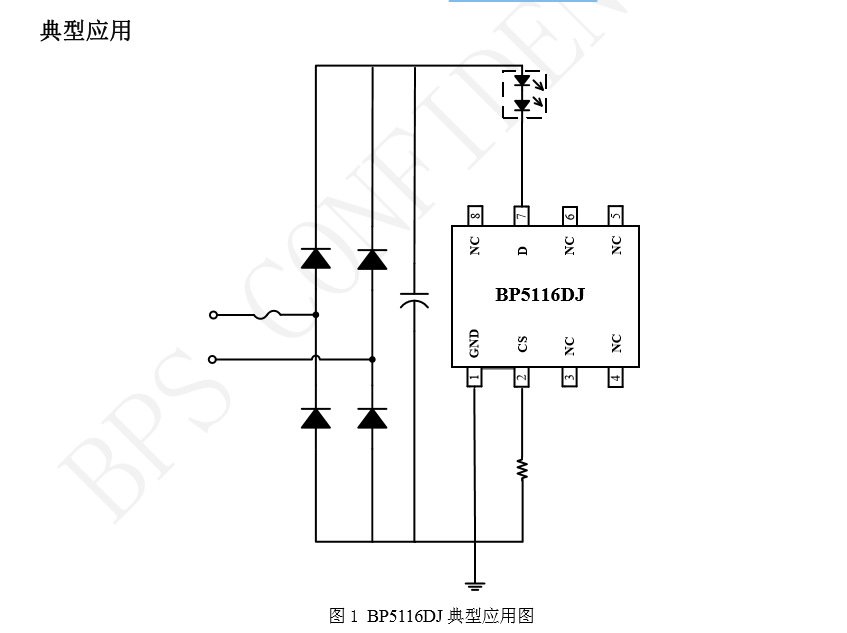

6 電路圖:


7 物料清單:
