標題: 48V轉12V電源芯片，48V轉15V電源芯片電路圖 [打印本頁]
作者: KKW117    時間: 2020-11-14 13:22
標題: 48V轉12V電源芯片，48V轉15V電源芯片電路圖
48V電源，48V電瓶車電壓如48V-60V等，需要降壓到12V的溫度電壓，或者48V降壓到15V的穩定電壓，輸出電流的大小也取決了不同的電源管理芯片。48V轉12V和48V轉15V的方案只推薦一個，就是DC-DC降壓電路。LDO線性電路，一般是沒有12V和15V的輸出電壓的，比較少。再加上LDO電流不大，適合的應用更是少了。
LDO產品 輸入電壓 輸出電壓 輸出電流 靜態功耗 封裝
PW6566    1.8V～5.5V 1.2V～5V多 250mA      2uA SOT23-3
PW6218    4V～18V     3V,3.3V,5V 100MA      3uA Sot23-3
PW6206   4.5V～40V 3V,3.3V,5V 150MA      4.2uA Sot23/89
PW8600     4.5V～80V 3V,3.3V,5V 150MA      2 uA Sot23-3

DC-DC降壓電路的選型表：
DC-DC
降壓產品
輸入電壓
輸出電壓
輸出電流
頻率
封裝
PW2058
2.0V～6.0V
1V～5V
0.8A
1.5MHz
SOT23-5
PW2051
2.5V～5.5V
1V～5V
1.5A
1.5MHz
SOT23-5
PW2052
2.5V～5.5V
1V～5V
2.0A
1.0 MHz
SOT23-5
PW2053
2.5V～5.5V
1V～5V
3.0A
1.0 MHz
SOT23-5
PW2162
4.5V～16V
1V～15V
2A
600KHZ
SOT23-6
PW2163
4.5V～16V
1V～15V
3A
600KHZ
SOT23-6
PW2205
4.5V～20V
1V～15V
5A
340KHZ
SOP8-EP
PW2312
4.0V～30V
1V～28V
1.2A
1.4 MHz
SOT23-6
PW2330
4.5V～30V
1V～28V
3A
130KHz
SOP8
PW2431
4.5V～40V
1V～30V
3A
340KHz
SOP8-EP
PW2558
4.5V～55V
1.25V～30V
0.8A
1.2 MHz
SOT23-6
PW2608
5.5V～60V
1.5-30V
0.8A
0.3-1Mhz
SOP8-EP
PW2815
4.5V～80V
1.5V～30V
1.5A
400KHZ
SOP8-EP
PW2906
12V～90V
1.25V～20V
0.6A
150KHZ
SOP8-EP
PW2902
8V～90V
5V～30V
2A
140KHZ
SOP8-EP
PW2153
8V～140V
5V～30V
4A
140KHZ
SOP8
。。。


我們知道當開關或者拔插電源時，會產生數倍高于輸入電壓的尖峰電壓。表現明顯的類似我們平時插上充電器時的電擊聲音，這個插入拔出的動作或者開關動作就會產生輸入尖峰電壓。吸收輸入尖峰電壓解決方案常見：并聯TVS管，加大CIN容值或加47uF-470uF電解電容，RC電路等等。根據不同輸入應用來測試選擇。
同時我們也需要把芯片的輸入耐壓也要高于48V的20%左右，如60V耐壓等。
合適的就如PW2608芯片了。還要PW2906，PW2815，PW2902，PW2153等等。
降壓電路的典型電路圖：

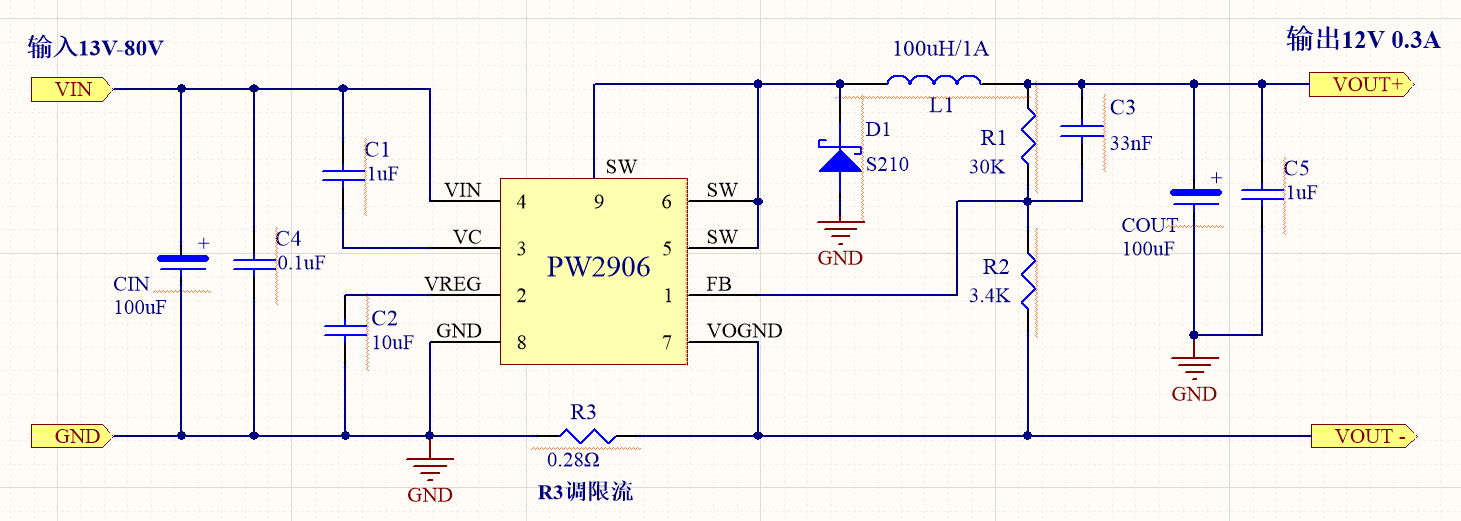

PW2906:48V轉12V的電路圖：輸出電壓可調

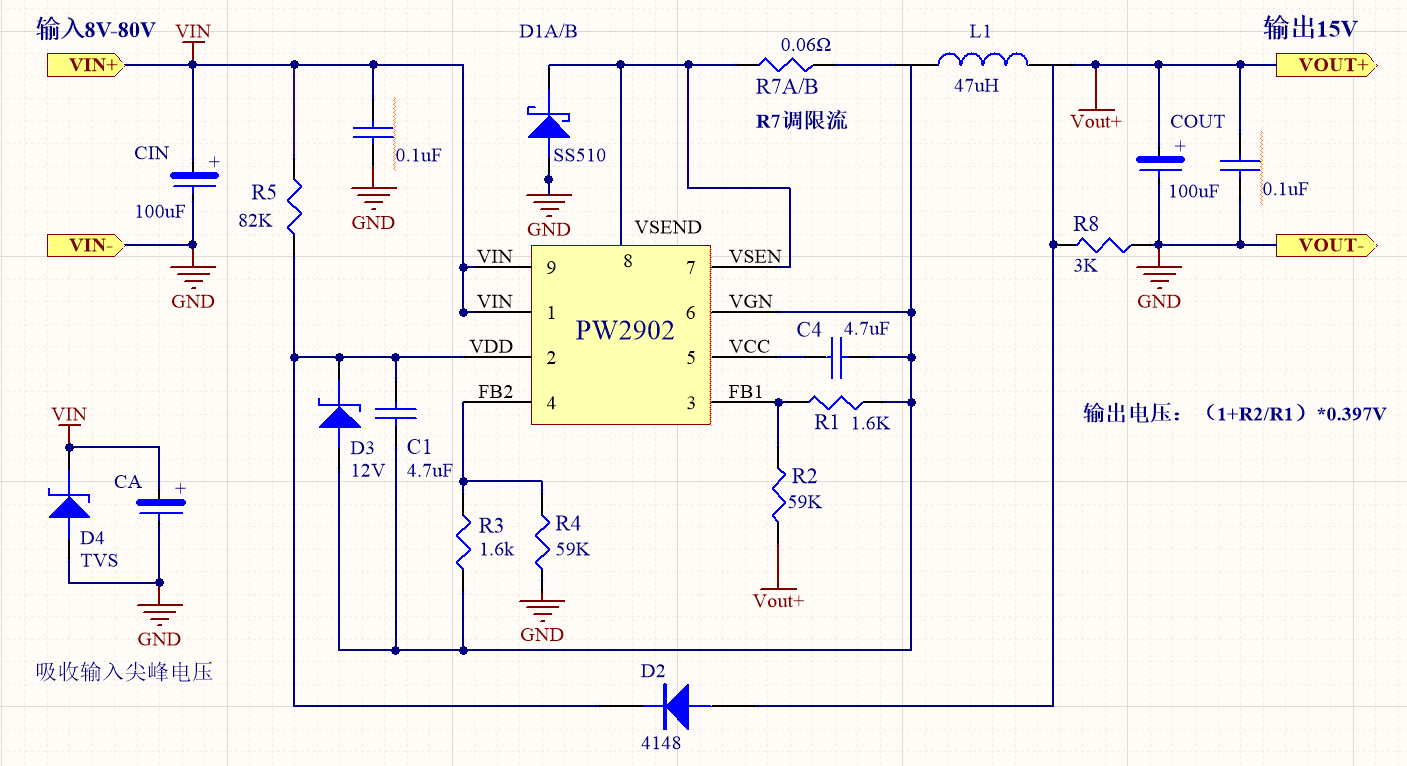

PW2902：48V轉15V的電路圖：輸出電壓可調整

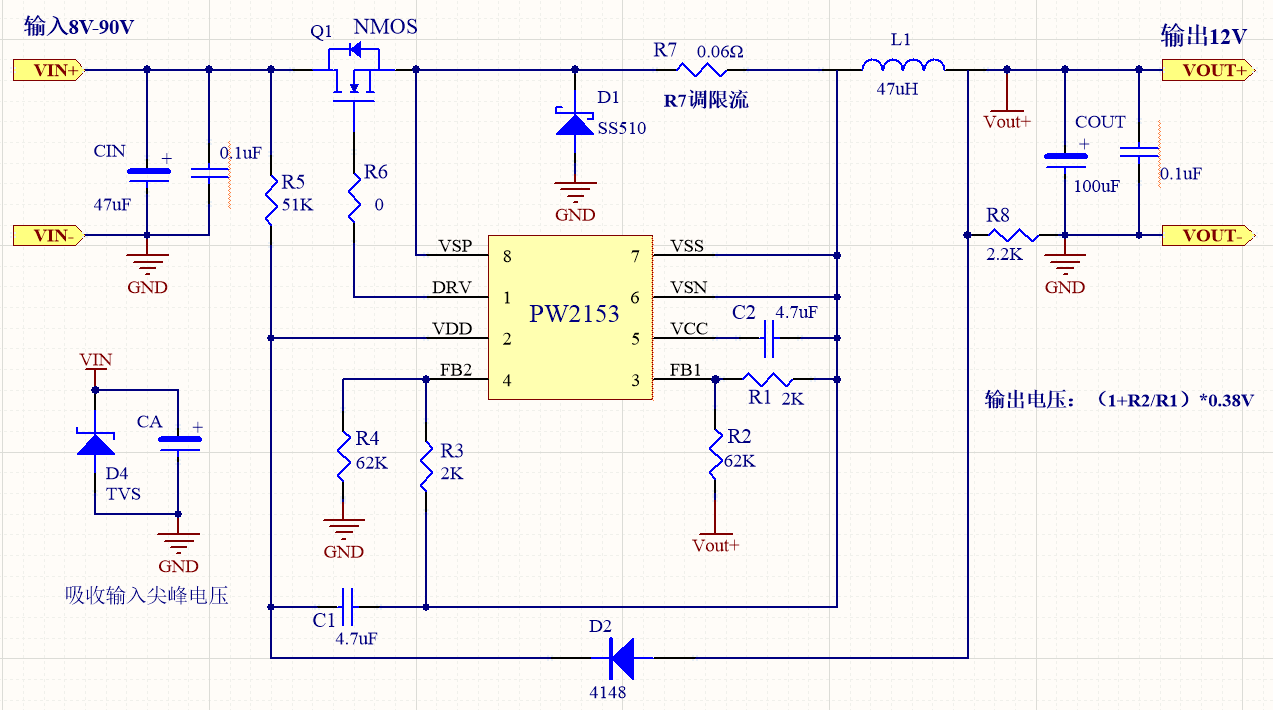

PW2153：48V轉12V的電路圖，輸出電壓可調
代理商：深圳市夸克微科技
鄭生： 13528458039
QQ ： 2867714804
