PD快充協議芯片可以用以下兩種芯片：JD6621，JD6606S
芯片代理：深圳市夸克微科技 鄭R 13528458039 Q ： 2867714804
JD6606S是一款集成的USB Power Delivery 3.0協議控制器。 它也支持華為的快速充電協議（FCP），超級充電協議（SCP）、 AFC充電協議和高通的QC2.0 / 3.0 / 3+充電協議技術，這些技術專為USB Type-C充電應用而設計，如電源適配器，壁式充電器，配電盤等。
JD6606S監控CC引腳以檢測USB-C型端口插入/拔除。且提供5V至20V的輸出電壓范圍。檢測VBUS和VBUSC電壓并支持放電功能，以實現兼容的連接端口。
此外， JD6606S還監控USB D + / D-數據線，并根據不同的設備要求自動調節輸出電壓。 其提供3.6V至20V的輸出電壓范圍。
JD6606S支持CC/CV模式，分別包含用于電壓環路和電流環路調節的參考電壓，以在高精度控制應用中提供恒定電壓（CV）和恒定電流（CC）調節。

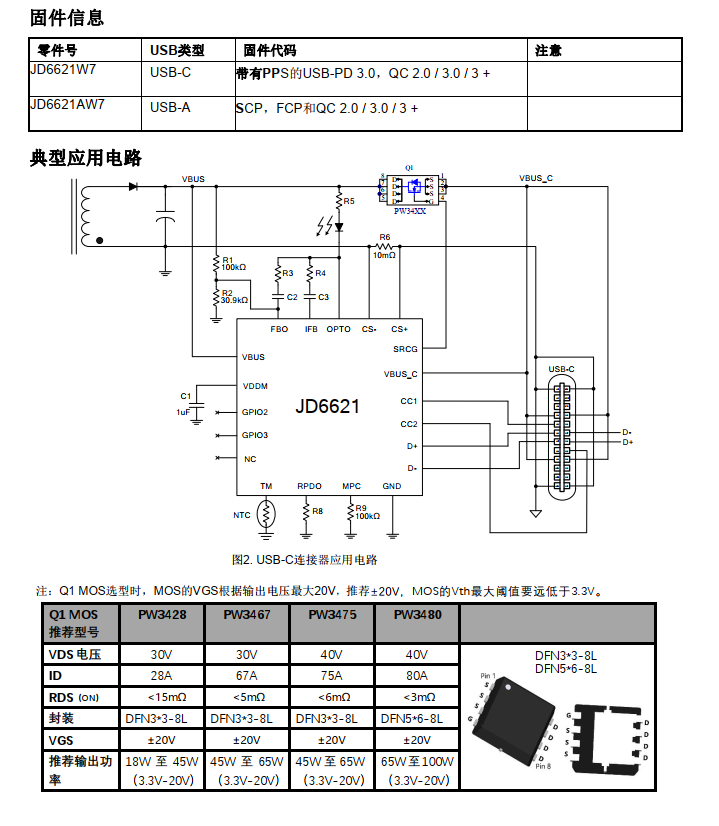

JD6621是高度集成的USB供電（PD）控制器，支持USB PD 3.0 ，該USB PD 3.0 具有針對USB Type-C下游接口（源）設計的可編程電源（ PPS）規范。 它監視CC引腳以檢測USB C型連接/分離。它能夠提供3.3V至21V的輸出電壓。
此外， JD6621集成了硬件超級充電協議（ SCP），快速充電協議（FCP）和QC 2.0 / 3.0 / 3 +（QC2.0 / 3.0 / 3 +） USB接口。它監視USB D+ / D-數據線，并根據不同的受電設備自動調整輸出電壓。如果受電設備不支持USB PD協議，則JD6621可以支持上述其他協議。
JD6621集成了雙放大器，分別包含用于電壓環路和電流環路調節的參考電壓，以在高精度控制應用中提供恒定電壓（CV）和恒定電流（ CC）調節。
JD6621集成了100mW開關，可為E-mark電纜提供VCONN電源。
