標題: SL8701 支持高輝調光65536：1 調光比降壓恒流寬輸入電壓5-100V [打印本頁]

作者: 小鄭 時間: 2021-12-6 10:48
標題: SL8701 支持高輝調光65536：1 調光比降壓恒流寬輸入電壓5-100V
1.說明
SL8701是一款外圍電路簡單的多功能平均電流型
LED 恒流驅動器，適用于 5-100V 電壓范圍的降壓
BUCK 大功率調光恒流LED 領域。
芯片 PWM 端口支持超小占空比的 PWM 調光，
可響應最小60ns脈寬。PWM 端口為高電平時，芯片正
常工作。為低電平芯片時，芯片輸出關閉。
芯片輸出電流恒流精度≤±3％，且輸出電流受輸
入輸出電壓、系統電感的影響小；芯片內部集成環路
補償，外圍電路簡潔，系統更加穩定可靠。
芯片通過對 LD 端口實現模擬調光功能。 LD 接
0.2-1.2V 模擬調光信號輸入時，系統為模擬調光模式。
LD 模擬調光模式時，端口電壓低于0.2V，輸出關閉。
也可以利用 LD 的模擬調光特性，配合 PWM 調光，
實現軟啟動功能。
LD、PWM 引腳懸空時，建議與 VDD 引腳短接在
一起使用。
2.特性
  支持高輝調光，65536：1 調光比
  寬輸入電壓：5-100V
  平均電流工作模式
  高效率：最高可達95%
  輸出電流可調范圍60mA~1.5A
  內驅200mΩ/100V 的MOS
  內置5V 穩壓管
  最大工作頻率1MHz
  恒流精度≤±3%
  支持PWM/模擬調光
  支持多路共陽極輸出
  調光深度可達0.1%
  封裝：SOP8
3.應用領域
  景觀亮化洗墻燈
  舞臺調光效果燈
  高端汽車照明
  LCD 背光照明
  建筑照明

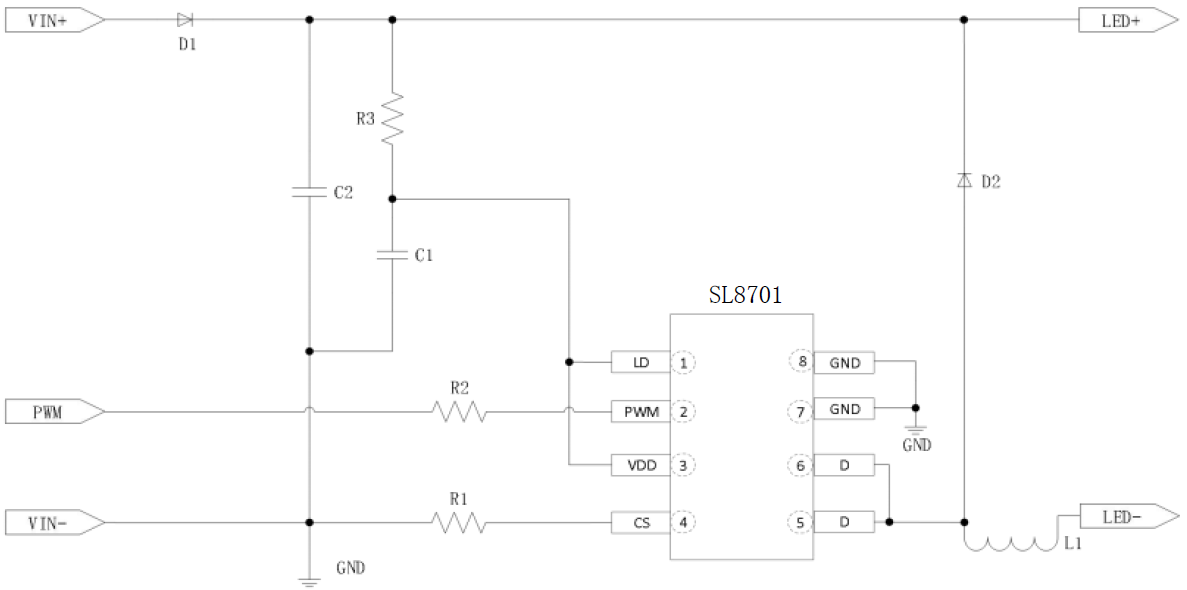

4. 應用電路
