標題: 選擇低噪聲紋波探頭需注意的事項 [打印本頁]

作者: agitek2008 時間: 2022-1-4 16:27
標題: 選擇低噪聲紋波探頭需注意的事項

當今大多數電子設計都要求不同的供電電壓才能正確運行。事實上，一塊電路內部許多元器件都要求多種電壓，特別是高度集成的片上系統及多種技術接口在一起的微處理器設計。

由于許多因素，執行 DC 低噪聲紋波探頭測量正變得越來越困難，比如：

●功率效率功能，如功率門和動態電壓和頻率定標或DVFS

●動態負載，擁有快速瞬態信號

●串擾和耦合提高

●開關穩壓器，上升時間更快

這就產生了一個重要問題：面對所有這些挑戰，怎樣才能保證系統的每個部分都獲得正確的功率，來滿足其需求？

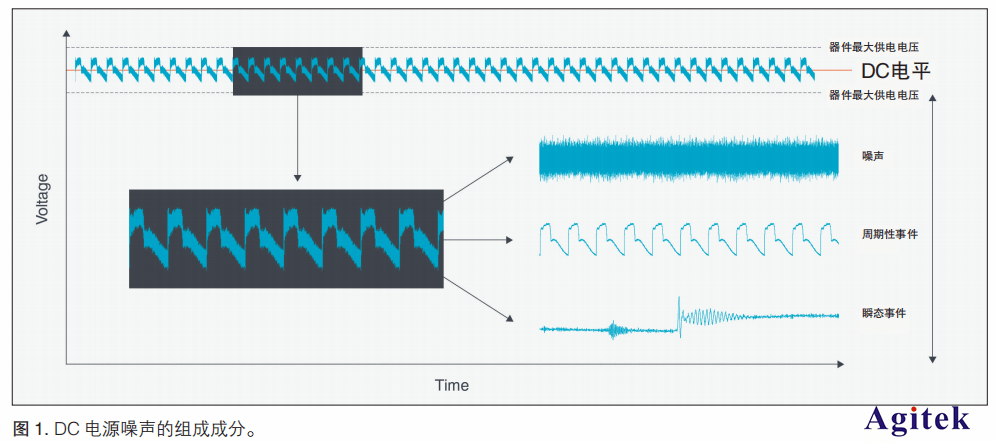

首先，我們在整體上看一下低噪聲紋波探頭及其部分特點。非常重要的一點，是要看一下每條 DC 線路，看提供的功率是否位于目標系統或器件的容差頻段內，包括線路的標稱 DC 值，以及存在的任何AC噪聲或耦合。AC噪聲是一種低噪聲紋波探頭信號，可以進一步細分成寬帶噪聲、周期性事件和瞬態事件 ( 圖 1)。

所有這三個噪聲源都影響著到達器件的功率質量，因此應降低噪聲源，以使目標器件能夠正確運行。在最大限度地降低這些噪聲源之前，您需要能夠看到噪聲源，并準確地測量噪聲源。但低噪聲紋波探頭測量帶來了許多獨特的測量挑戰，因此必須考慮以下幾項因素：

● 帶寬要求

● 系統噪聲和附加探頭噪聲

● AC 或 DC 輸入耦合的影響

● 低噪聲紋波探頭負載挑戰

使負載達到最小

探頭阻抗對低噪聲紋波探頭測量有什么影響在進行功率完整性測量時，探測低噪聲紋波探頭的挑戰在于選擇的探測方法既要能夠看到 DC 電源上的高頻 AC 成分，又要注意不會給信號的 DC 部分帶來太多負載，以免測量不準確或干擾器件操作。高阻抗探頭為 DC 情況提供了最佳負載，但通常會帶來過多的噪聲，而且沒有必要的帶寬來查看關心的高頻事件，同時還會給信號帶來 DC 耦合。50W 傳輸線為低噪聲紋波探頭上的高頻信號提供了完美的負載，但承擔著 DC 信號低阻抗分壓器的職責。進行低噪聲紋波探頭測量時使用的理想探頭應在 DC 中提供非常高的電阻，在 AC 中提供 50W 傳輸線。泰克TPR4000和TPR1000低噪聲紋波探頭提供了50kW高DC阻抗，并在更高頻率時跳變到50W。這同時實現了兩大優勢，避免了其他探測方案的局限性。

隨著功率完整性需求不斷提高，低噪聲紋波探頭分析將繼續作為工程師使用的一項重要工具。泰克TPR4000和TPR1000采用專門設計，解決了查看 DC 電源時面臨的獨特的測量和連接挑戰。這些設備與泰克示波器的捕獲和測量功能相結合，為工程師提供了完美的低噪聲紋波探頭分析工具

以上就是低噪聲紋波探頭使用需注意的事項，你get到了嗎？如果您在使用示波器或探頭中有任何問題，歡迎訪問www.agitek.com.cn.
