本文介紹了飛凌嵌入式全志T507屏幕切換控制的兩種方式。
OKT507-C開發板支持MIPI DSI、HDMI、TV等多種屏幕接口，同時可以進行兩個屏幕的同顯和異顯，可靈活指定HDMI接口支持[color=inherit !important]4K輸出。目前屏幕切換控制方式有兩種：內核設備樹指定；[color=inherit !important]uboot菜單動態控制。
目前OKT507-C支持HDMI、LVDS 1280x800、LCD7 1024x600、LCD7 800x480電容屏、LCD7 800x480電阻屏。
1、 內核設備樹指定該方式不需要連接串口終端，系統鏡像默認為所期望的配置選擇，適合量產。但需要手工修改設備樹，重新生成一次系統鏡像。該方式優先級高于uboot屏幕選單。
設備樹路徑為：linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi
內核源碼中，打開設備dts文件，找到如下節點：
該status節點默認disabled狀態，需要改為okay使能節點。
用戶根據需求更改設置參數，保存后，需要重新編譯生成鏡像。
參數說明：
disp_lcd_type：描述lcd接口類型；
disp_lcd_type | lcd接口類型 |
lcd7_800_480_cap | 7寸800x480電容屏 |
lcd7_800_480_res | 7寸800x480電阻屏 |
rgb24 | 7寸1024x600電容屏 |
lvds | 10.1寸1280x800電容屏 |
lcd_resolution：描述lcd屏分辨率；
tv_resolution： 描述tv屏分辨率；
disp_dvi_hdmi_type：描述hdmi接口還是dvi接口；
hdmi_resolution： 描述hdmi或dvi接口屏分辨率；
uboot_disp_mode：描述顯示類型0代表單顯LCD，1代表單顯hdmi，3代表異顯，5代表同顯
舉例：
將T507配置成同顯模式，主屏為電容屏1024x600，副屏為dvi接口屏1920x1080P60。
注意：
1. lcd_resolution和tv_resolution只能存在一個，默認使用lcd_resolution。
2.對于MIPI屏幕種類多，可能現有時序和控制字不能滿足要求，需要自行更改dsi節點下的lcd0。但任何和顯示相關的節點status屬性，均按照默認處理，程序會自動控制。
2、uboot菜單動態控制該方式在T507現有已支持屏幕的基礎上不需要重新編譯和燒寫，即可切換屏幕。
1、屏幕控制一級菜單
在uboot自啟動過程中串口終端按下空格鍵，即可彈出控制選項：
輸入”0”：
輸入”1”：開發板重啟；
輸入”2”：進入屏幕控制子菜單。
2、屏幕控制二級菜單
屏幕控制子菜單，如下圖：
輸入”0”：退出，返回上級菜單；
輸入”1”：進入LCD屏顯示參數配置；
輸入”2”：進入HDMI屏顯示參數配置；
輸入”3”：進入TV顯示參數配置；
輸入”4”：進入顯示模式配置子菜單
3、屏幕控制三級菜單

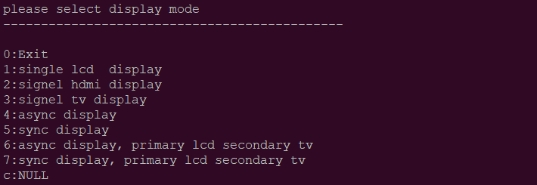

顯示模式配置子菜單：
屏幕參數選擇前，首先由屏幕控制二級菜單終端輸入”2”，進入顯示模式選擇菜單，如下圖：
終端輸入數字1到7對應顯示模式類型：
輸入”0”代表單顯，返回上級菜單；
輸入”1”代表單顯，LCD屏顯示；
輸入”2”代表單顯，HDMI屏顯示；
輸入”3”代表單顯，TVOUT屏顯示；
輸入”4”代表異顯，主屏為LCD/TVOUT，副屏為HDMI；
輸入”5”代表同顯，主屏為LCD/TVOUT，副屏為HDMI；
輸入”6”代表異顯，主屏為LCD，副屏為TVOUT；
輸入”7”代表同顯，主屏為LCD，副屏為TVOUT。
LCD屏顯示參數配置：
由屏幕控制二級菜單終端輸入”1”，可進入LCD屏顯示參數菜單進行選擇LCD屏分辨率：

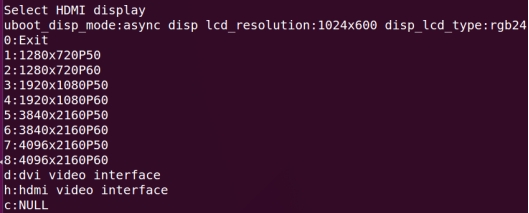

HDMI或者DVI分辨率參數配置：
由屏幕控制二級菜單終端輸入”2”，可進HDMI或者DVI顯示參數菜單進行分辨率選擇：
輸入”0”代表單顯，返回上級菜單；
輸入”1”代表屏幕分辨率是1280x720幀數50；
輸入”2”代表屏幕分辨率是1280x720幀數60；
輸入”3”代表屏幕分辨率是1920x1080幀數50；
輸入”4”代表屏幕分辨率是1920x1080幀數60；
輸入”5”代表屏幕分辨率是3840x2160幀數50；
輸入”6”代表屏幕分辨率是3840x2160幀數60；
輸入”7”代表屏幕分辨率4096x2160幀數50；
輸入”8”代表屏幕分辨率4096x2160幀數60；
輸入”d”代表使用DVI接口；
輸入”h”代表使用HDMI接口。

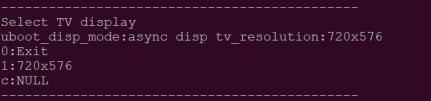

TV分辨率參數配置：
由屏幕控制二級菜單終端輸入”3”，可進TV顯示參數菜單進行分辨率選擇，當前只支持720x576分辨率：
注意：
1. 選擇完成后，按復位鍵重新啟動，重新啟動后生效；
2. 當前版本將TVOUT配置成主屏?xí)r，請將logo文件bootlogo.bmp分辨率修改成720x576，更改logo方法請參考T507”logo更換方式”，不在贅述。
更多全志T507系列車規級T507[color=inherit !important]芯片資料，T507核心板資料 您可點擊https://www.forlinx.com/product/t507-134.html 查詢。
