標題: 安泰測試給西安電子科技大學某實驗室提供方案—(六)KAC-100T 信號采集處理回放系統 [打印本頁]

作者: oho23    時間: 2022-4-25 09:26
標題: 安泰測試給西安電子科技大學某實驗室提供方案—(六)KAC-100T 信號采集處理回放系統
Agitek小編今天帶您學習給西安電子科技大學實驗室提供的方案:KAC-100T 信號采集處理回放系統。
KAC-100T 信號采集處理回放系統
復雜射頻信號的采集、記錄與復現解決方案
系統背景
射頻信號采集 / 回放系統廣泛應用于電子對抗、頻譜監測、安全、氣象、通信、教學等領域。它既可以將復雜的空中信號實時采集記錄下來,進行分析和算法研究,又可以通過硬件回放模擬真實的工作環境,為各類接收機的開發和調試提供穩定、可靠、可重復使用的信號源,減少現場測試的時間和開發成本。
基于通用儀器,配合相關軟件實現的射頻信號采集 - 處理 - 回放系統,外形小巧,功能完備,能滿足多種用途需要。配合的頻譜分析和信號回放軟件,以及不同的射頻前端與調制器,系統可以根據用戶需要定制和擴充,其通用性能得到極大提升。
系統介紹
● 近幾年來,安泰測試推出各種實驗室方案,主推各種測試儀器,如其中的RSA300/500/600 系列便攜式實時頻譜分析儀,可 以在 18GHz 的頻段內,提供最高 40MHz 的采集和 分析帶寬;而小尺寸 TSG4000 系列矢量信號源,同樣可在 6GHz 的頻段內,提供最高 400MHz 的調制帶寬。這些儀器緊湊小巧,性價比高,作為通用儀器時,為用戶提供了更多的好選擇,而將它們集成到射頻信號采集和回放系統時,可以在保證指標的基礎上有效地減小系統體積和重量,同時享受安泰測試有限公司的維修和保障服務。
方案特點

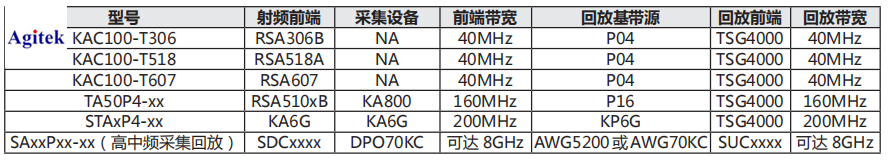

其中,KAC-100-T306,KAC-100-T518,KAC100-T607這三款均基于便攜式實時頻譜分析儀。泰克的RSA300/500/600 系列頻譜分析儀由于使用了 USB3的高數據傳輸速率,可以支持直接往高性能的固態硬盤寫入數據的能力。這是目前通用儀器中特有的:無需數據接口卡和專用盤陣,甚至無需外接電源(RSA300和 500 系列),即可實現海量數據采集!
這三型采集回放設備可以有以下幾種配置:

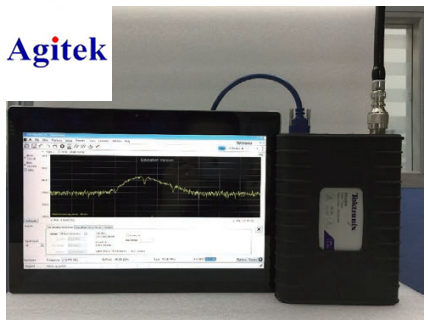

A、最簡配置:一臺有高性能固態硬盤和支持 USB3.0以上的 PAD,直接連接 RSA300/500/600 系列即可。 這種配置的特點是小巧,便攜性好。但缺點是工作時間短(電池所限),存儲時間短(PAD 支持的固態硬盤一般在 500G 以內),結構上較為脆弱,需小心使用;

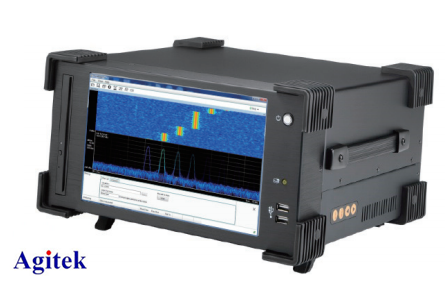

B、便攜式配置:將 RSA 放進便攜式加固機箱,配合高性能 SSD 硬盤,可以在保證便攜性的同時,提高抗震防水能力,提高存儲器容量;還可以將回放板卡一同放進機箱;

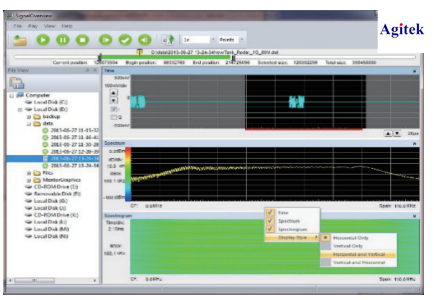

C、大存儲配置:在 B 配置的基礎上,大存儲配置:在B 配置的基礎上,再配合盤陣,實現更大數據量要求的系統; 在軟件方面,便攜式實時頻譜分析儀均配置了SignalVu-PC 矢量信號分析軟件,可以完成對信號采集的基礎控制功能。但 SignalVu 的最大優點是強大的通用信號分析能力,在采集數據、數據處理、數據切割、和回放系統對接這些方面功能較弱。為了提升泰克 RSA 數據采集和回放方案的完備性,專門開發了和原軟件互補的信號存儲、瀏覽、處理和回放控制軟件SignalMgr(暫定名)系列,讓這一系統的工作更加便捷順暢。
系統配置

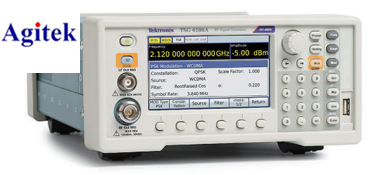

回放硬件上,此方案提供了海量緩存的基帶板作為回放基帶源。而 IQ 調制器可采用通用儀器來實現,通用儀器的優點在于產品成熟度高、性能穩定、后續維修維護能力強。 TSG4000 系列矢量信號發生器,外觀小巧,性價比高,能在 6GHz 頻帶范圍內實現最高達 400MHz 的調制帶寬,是一種理想的選擇。
利用泰克便攜式實時頻譜分析儀 RSA300/500/600 作為射頻端,TSG4000 系列矢量信號發生器作為回放后級,配合數據存儲設備和回放基帶板,輔以 SignalMgr 信號采集和回放控制軟件,可以實現操作簡便功能完備的閉環系統.
        如需了解更多,歡迎您了解西安安泰測試設備有限公司,訪問安泰測試網。
