標題: TI-CC2540-DK開發板 [打印本頁]

作者: szrfstar11 時間: 2011-11-7 14:50
標題: TI-CC2540-DK開發板

（適用：CC1101+MCU，CC1100E+MCU，CC2500+MCU，CC1110，CC2510，CC2530，CC2540）

一、介紹

TI-CCxxxx-DK開發板是由深圳市信馳達科技有限公司基于TI CC系列無線芯片設計的套件，適用于對TI CC系列無線產品進行項目預研，性能評估，產品開發的客戶。幫助客戶了解TI CC系列無線，搭建開發平臺，縮短開發周期。

二、功能

‑
評估TI-CCxxxx
產品性能。用戶可把此演示板通過USB接口連接到計算機，互發一組數據，測試傳輸距離，誤碼率。同時也可幫助客戶了解如何使用TI RF系列產品。

‑
有助于快速開發基于TI-CCxxxx
的產品，縮短開發周期。測試RF.客戶可利用SmartRF Studio,配置IC的工作參數。更容易測量RF靈敏性，發射功率，等其他參數。

‑
快速建立一個開發平臺。此演示板主控芯片CCxxxx，用戶可利用此平臺快速搭建自己的開發平臺。

三、硬件結構
TI-CCxxxx-DK
套件主要配件有底板，模塊和仿真器。CCxxxx模塊上有無線電部分，其余的資源均放置在TI-CCxxxx-DK底板上。底板長10.6cm，寬6.6cm，上面有和模塊耦合的接口，USB-UART接口，RS-UART接口，溫度芯片，電位器，蜂鳴器，9只按鍵，128×64單色OLED屏,。底板留有JTAG接口，可以在線調試仿真，也可以用于程序下載。
仿真器是測試和下載工具，支持IAR for C51 。

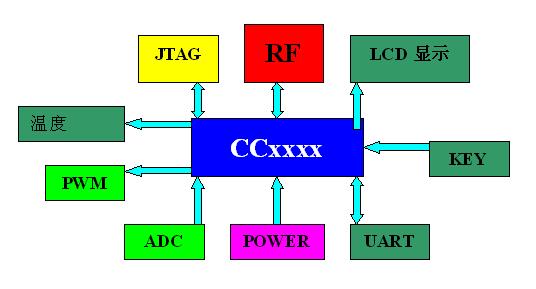

3.1 功能框圖

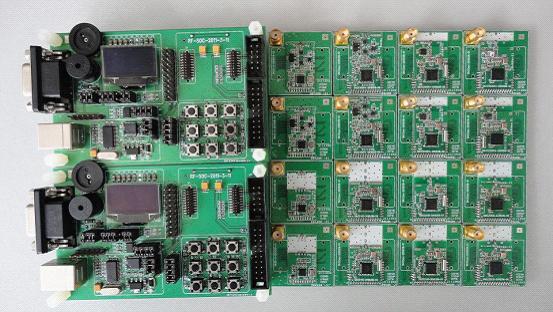

3.2 硬件組成
TI-CCxxxx-DK
套件采用模塊化設計，主要由底板與無線模塊組成，如下圖所示：

TI-CCxxxx模塊包含類:（模塊是由批量模塊板和轉接板組成）CC1101+MCU，CC1100E+MCU，CC2500+MCU，CC1110，CC2510，CC2530，CC2540，且每款都另有帶射頻放大的模塊，模塊種類由用戶自選配。

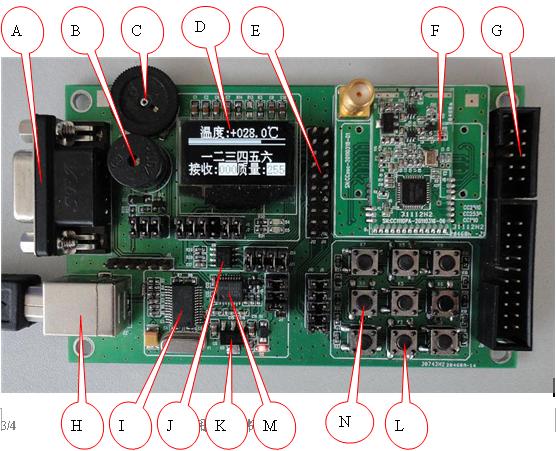

A：RS232；B：蜂鳴器；C：可調電阻；D：OLED屏；E：模塊IO口；F：模塊；

G：調試接口；H：USB接口；I：USB轉串口；J：溫度芯片；K：電源芯片；

M：串口TTL-RS芯片；N：AD按鍵(K4-K9)；L：IO按鍵(K1-K3)

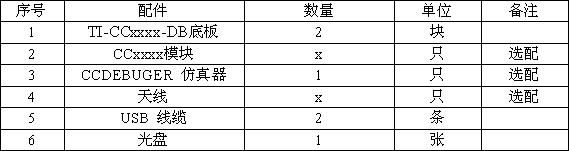

四、產品配置清單

有意者請聯系：
深圳市信馳達科技有限公司劉小姐
手機：15013747632
電話：0755-86329829
Q
Q：2206322543
