標題: SL8311A 6V~60V連續模式下的降壓型 LED恒流驅動器DCDC [打印本頁]

作者: 森利威爾-楊S 時間: 2022-7-4 10:46
標題: SL8311A 6V~60V連續模式下的降壓型 LED恒流驅動器DCDC
概述
  SL8311A是一款工作在電感電流連續模式下的降壓型 LED恒流驅動器。用于高效地驅動一顆或者多顆串聯 LED。芯片的輸入電壓范圍為 6V~60V，外置功率管，輸出電流外部可調。
  SL8311A采用高端電流檢測方式，通過外部電阻可以設定LED 輸出的平均電流，并可以通過 DIM 引腳接收模擬調光和很寬范圍的 PWM 調光信號。當 DIM 的電壓低于 0.33V時，SL8311A關斷功率管，進入低功耗的待機模式。
  SL8311A內部集成了自動溫度補償控制電路，當芯片內部的溫度超過 130℃時，LED 輸出電流會隨著溫度的上升而逐漸減小，直到芯片內部的溫度上升到 150℃時，LED 輸出電流最終會穩定在設定輸出電流值的 40%。這就避免了傳統過溫保護所引起的 LED 低頻閃爍問題。

特點

  高達 95%的效率
  自動溫度補償控制
  寬輸入電壓范圍：6V~60V
  輸出可調的恒流控制方法
  DIM 腳可進行 PWM 和模擬調光
  ±3%輸出電流精度
  內置 LED 開路/短路保護
  軟啟動時間可調
  極少的外部器件
  高端電流采樣
  采用 SOT23-6 封裝
應用
  低壓 LED 射燈替代鹵素?zé)?#61623;
  車載 LED 燈
  低壓工業 LED 照明
  其它 LED 照明

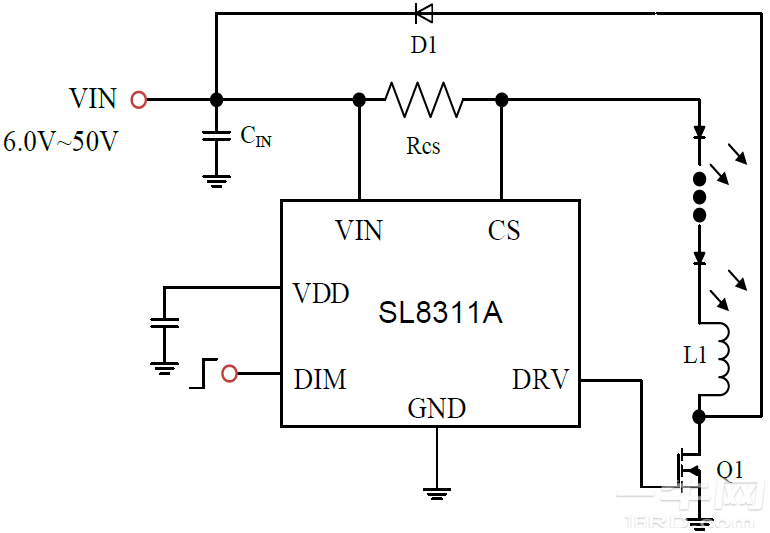

應用
