標題: 15*4超低功耗/省電/抗干擾LCD液晶驅動IC/LCD驅動芯片(IC) VKL060 SSOP24適用于溫控表/壓力表 [打印本頁]

作者: 芒果DB 時間: 2023-3-13 11:30
標題: 15*4超低功耗/省電/抗干擾LCD液晶驅動IC/LCD驅動芯片(IC) VKL060 SSOP24適用于溫控表/壓力表

產品型號：VKL060

產品品牌：永嘉微電/VINKA

封裝形式：SSOP24

產品年份：新年份

聯系人：許碩

聯系 Q Q：191 888 5898

聯系手機：188 9858 2398

原廠直銷，工程服務，技術支持，價格最具優勢！

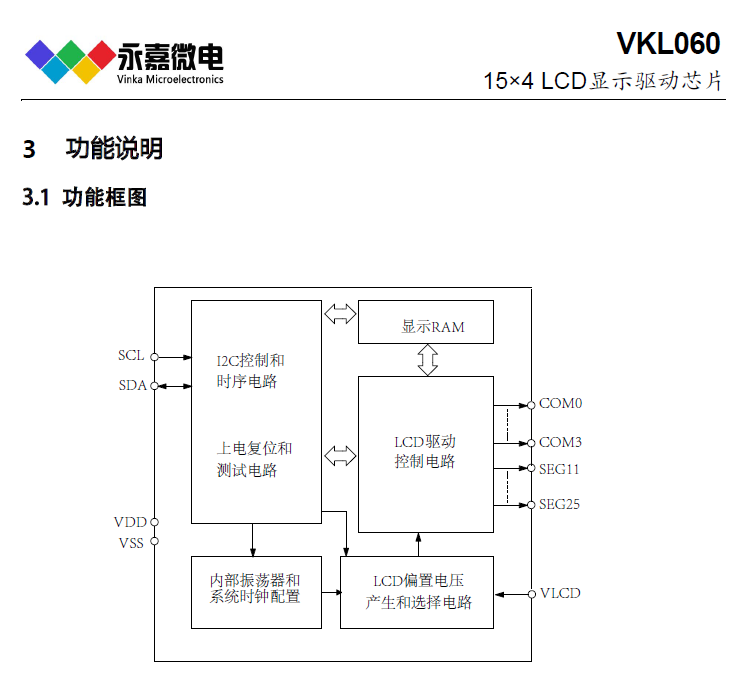

VKL060概述:

VKL060是一個點陣式存儲映射的LCD驅動器，可支持最大60點（15SEGx4COM）的LCD屏。單片機可通過I2C接口配置顯示參數和讀寫顯示數據，可配置4種功耗模式，也可通過關顯示和關振蕩器進入省電模式。其高抗干擾，低功耗的特性適用于水電氣表以及工控儀表類產品。

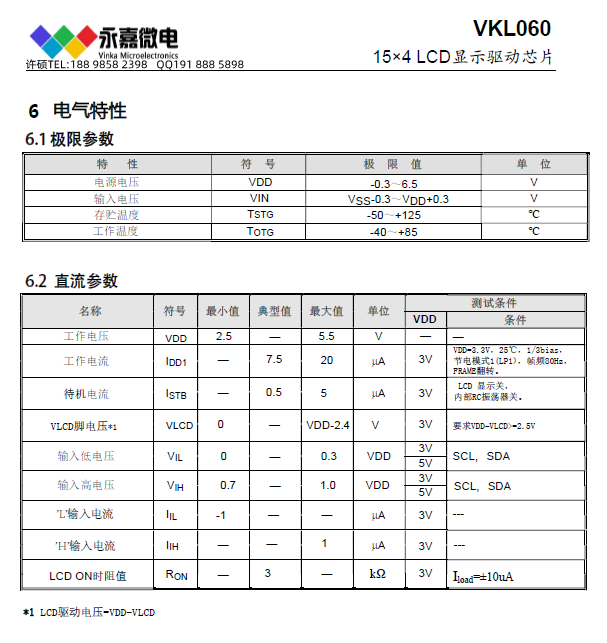

功能特點：

• 工作電壓 2.5-5.5V

• 內置32 kHz RC振蕩器

• 偏置電壓（BIAS）可配置為1/2、1/3

• COM周期（DUTY）為1/4

• 內置顯示RAM為15x4位

• 幀頻80Hz

• 省電模式（通過關顯示和關振蕩器進入）

• 可配置4種功耗模式

• I2C通信接口

• 顯示模式15x4

• 3種顯示整體閃爍頻率

• 軟件配置LCD顯示參數

• 讀寫顯示數據地址自動加1

• VLCD腳提供LCD驅動電壓（≤(VDD-VLCD)）

• 內置上電復位電路(POR)-TEST2接低電平使能

• 低功耗、高抗干擾

• 封裝SSOP24L(150mil) (8.65mm x 3.9mmPP=0.635mm)

LCD/LED液晶控制器及驅動器系列芯片簡介如下：

RAM映射LCD控制器和驅動器系列：
VK1024B  2.4V～5.2V  6seg*4com  6*3 6*2 偏置電壓1/2 1/3 S0P-16
VK1056B  2.4V～5.2V 14seg*4com  14*3  14*2    偏置電壓1/2 1/3 SOP-24/SSOP-24
VK1072B  2.4V～5.2V 18seg*4com  18*3  18*2    偏置電壓1/2 1/3  SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2 偏置電壓1/2 1/3 SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3       偏置電壓1/2 1/3  QFN-32L（4MM*4MM）
VK0192 2.4V～5.2V  24seg*8com       偏置電壓1/4    LQFP-44
VK0256 2.4V～5.2V  32seg*8com       偏置電壓1/4    QFP-64
VK0256B  2.4V～5.2V  32seg*8com       偏置電壓1/4    LQFP-64
VK0256C  2.4V～5.2V  32seg*8com       偏置電壓1/4    LQFP-52
VK1621 2.4V～5.2V  32*4 32*3 32*2          偏置電壓1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V～5.5V 32seg*8com          偏置電壓1/4    LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V～5.2V 48seg*8com          偏置電壓1/4 LQFP-100/QFP-100/DICE裸片
VK1625 2.4V～5.2V  64seg*8com       偏置電壓1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V  48seg*16com       偏置電壓1/5 LQFP-100/QFP-100/DICE
(永嘉微電/VINKA原廠，工程服務技術支持，主營LCD驅動IC； LED驅動IC；觸摸IC； LDO穩壓IC；水位檢測IC)

高抗干擾LCD液晶控制器及驅動系列:
VK2C21A  2.4～5.5V  20seg*4com16*8       偏置電壓1/31/4 I2C通訊接口 SOP-28
VK2C21B  2.4～5.5V  16seg*4com12*8       偏置電壓1/31/4 I2C通訊接口 SOP-24
VK2C21C  2.4～5.5V  12seg*4com8*8       偏置電壓1/31/4 I2C通訊接口 SOP-20
VK2C21D  2.4～5.5V  8seg*4com  4*8       偏置電壓1/31/4 I2C通訊接口 SOP-16
VK2C22A  2.4～5.5V 44seg*4com          偏置電壓1/2 1/3 I2C通訊接口 LQFP-52
VK2C22B  2.4～5.5V  40seg*4com          偏置電壓1/21/3 I2C通訊接口 LQFP-48
VK2C23A  2.4～5.5V  56seg*4com52*8       偏置電壓1/31/4 I2C通訊接口 LQFP-64
VK2C23B  2.4～5.5V  36seg*8com          偏置電壓1/31/4  I2C通訊接口 LQFP-48
VK2C24 2.4～5.5V  72seg*4com 68*860*16    偏置電壓1/3 1/4 1/5  I2C通訊接口 LQFP-80

超低功耗LCD液晶控制器及驅動系列:
VKL060 2.5～5.5V  15seg*4com          偏置電壓1/21/3 I2C通訊接口 SSOP-24
VKL128 2.5～5.5V  32seg*4com          偏置電壓1/21/3 I2C通訊接口 LQFP-44
VKL144A  2.5～5.5V  36seg*4com          偏置電壓1/21/3 I2C通訊接口 TSSOP-48
VKL144B  2.5～5.5V  36seg*4com       偏置電壓1/21/3 I2C通訊接口 QFN48L (6MM*6MM)

靜態顯示LCD液晶控制器及驅動系列：

VKS118 2.4～5.2V 118seg*2com 偏置電壓-- 4線通訊接口 LQFP-128
VKS232 2.4～5.2V 116seg*2com 偏置電壓1/11/2 4線通訊接口 LQFP-128
———————————————————————

內存映射的LED控制器及驅動器

VK1628--- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:70/52

共陰驅動:10段7位/13段4位共陽驅動:7段10位按鍵:10x2 封裝SOP28

VK1629--- 通訊接口:STb/CLK/DIN/DOUT 電源電壓:5V(4.5～5.5V) 驅動點陣:128

共陰驅動:16段8位共陽驅動:8段16位按鍵:8x4 封裝QFP44

VK1629A--- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:128

共陰驅動:16段8位共陽驅動:8段16位按鍵:--- 封裝SOP32

VK1629B--- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:112

共陰驅動:14段8位共陽驅動:8段14位按鍵:8x2 封裝SOP32

VK1629C--- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:120

共陰驅動:15段8位共陽驅動:8段15位按鍵:8x1 封裝SOP32

VK1629D--- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:96

共陰驅動:12段8位共陽驅動:8段12位按鍵:8x4 封裝SOP32

VK1640--- 通訊接口: CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:128

共陰驅動:8段16位共陽驅動:16段8位按鍵:--- 封裝SOP28

VK1640A--- 通訊接口: CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:128

共陰驅動:8段16位共陽驅動:16段8位按鍵:--- 封裝SSOP28

VK1640B--- 通訊接口: CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:96

共陰驅動:8段12位共陽驅動:12段8位按鍵:--- 封裝SSOP24

VK1650--- 通訊接口: SCL/SDA 電源電壓:5V(3.0～5.5V)

共陰驅動:8段4位共陽驅動:4段8位按鍵:7x4 封裝SOP16/DIP16

VK1651--- 通訊接口: SCL/SDA 電源電壓:5V(3.0～5.5V)

共陰驅動:7段4位共陽驅動:4段7位按鍵:7x1 封裝SOP16/DIP16

VK1616--- 通訊接口: 三線串行電源電壓:5V(3.0～5.5V)

顯示模式：7段4位按鍵:7x1 封裝SOP16/DIP16

VK1668---通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:70/52

共陰驅動:10段7位/13段4位共陽驅動:7段10位按鍵:10x2 封裝SOP24

VK6932--- 通訊接口:STb/CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:128

共陰驅動:8段16位17.5/140mA 共陽驅動:16段8位按鍵:--- 封裝SOP32
VK16K33 A/B/C--- 通訊接口:SCL/SDA 電源電壓:5V(4.5V～5.5V) 驅動點陣:128/96/64

共陰驅動:16段8位/12段8位/8段8位

共陽驅動:8段16位/8段12位/8段8位按鍵:13x3 10x3 8x3

封裝SOP20/SOP24/SOP28
VK1618 ---是帶鍵盤掃描接口的 LED 驅動控制專用電路，內部集成有 MCU 數字接口、

數據鎖存器、鍵盤掃描等電路。封裝SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共陰

10x2按鍵，封裝SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共陰

10x2按鍵，封裝QFP24
VK1S38A --- LED驅動IC 8段×8位封裝SSOP24
VK1638 ---是一種帶鍵盤掃描接口的LED（發光二極管顯示器）驅動控制專用IC,

內部集成有MCU數字接口、數據鎖存器、LED驅動、鍵盤掃描等電路，封裝SOP32

VKL060_V1.3-CN規格書.pdf (1.8 MB)

VKL060_V1.3-EN.pdf (6.61 MB)

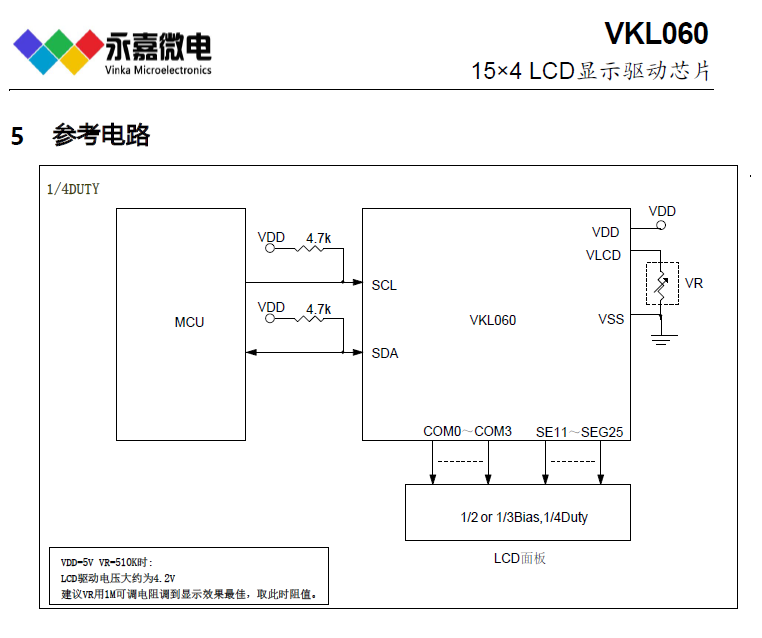

VKL060參考電路.pdf (378.44 KB)

SSOP24(150mil-0.635).pdf (1.38 MB)
