標題: 一文帶你快速了解S參數及其自動化測試 [打印本頁]

作者: namisoft 時間: 2024-4-9 14:08
標題: 一文帶你快速了解S參數及其自動化測試
　　信號在傳輸過程中，并非完全不變，而是存在一定的損耗和變化。這類似于光的折射現象，在信號傳輸過程中，一部分信號會在輸入端被反射回來，一部分信號會被傳輸到其它端口，還有一部分信號會在傳輸過程中被耗散。

　　為了描述這一現象，就引入了S參數這一定義。S參數也叫散射參數，用于描述多端口網絡中射頻能量的傳輸與反射特性，是評估器件、電路或系統反射信號和傳送信號性能的關鍵指標。S參數一般有2個數字下標，第一個下標表示輸出信號(接收端)，第二個下標表示輸入信號(入射端)。

　　那么S參數都有哪些呢？

　　1. 雙端口S參數
　　S11：輸入回波損耗，端口2匹配時，端口1的反射系數。
　　S21：增益，端口2匹配時，端口1到端口2的正向傳輸系數。
　　S12：隔離度，端口1匹配時，端口2到端口1的反向傳輸系數。
　　S22：輸出回波損耗，端口1匹配時，端口2的反射系數。

　　2. 四端口S參數
　　回波損耗(反射系數)：S11，S22，S33，S44
　　插入損耗(傳輸系數)：S21，S12，S34，S43
　　近端串擾：S13，S31，S24，S42
　　遠端串擾：S14，S41，S23，S32

　　NSAT-1000測試系統：S參數自動化測試
　　隨著無線通信技術的快速發展，射頻組件等產品的性能評估變得至關重要。S參數作為衡量射頻能量傳輸和反射特性的關鍵參數，其測試必不可少。S參數測試通常是通過矢量網絡分析儀來檢測的，傳統的S參數測試通常依賴于人工操作，效率低下且容易受到人為誤差的影響，因此實現S參數自動化測試顯得尤為重要。

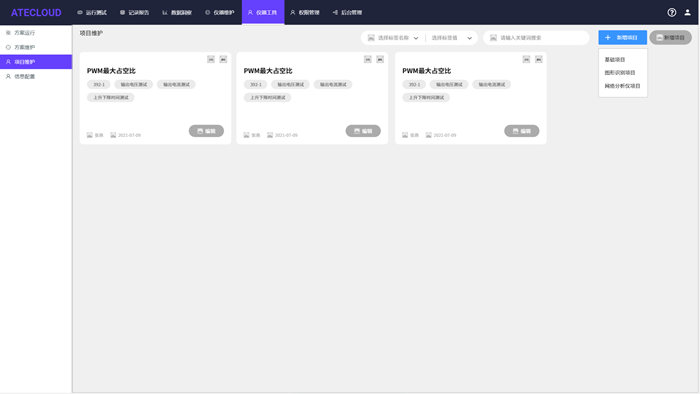

　　NSAT-1000測試系統是在ATECLOUD平臺基礎上開發的、基于網絡分析儀的射頻測試軟件。該軟件通過邊緣計算設備ATE-BOX來程控網絡分析儀，從而實現產品S參數的自動化測試。除了網絡分析儀，系統還可以與產品測試所需的其它配套設備快速識別對接，如探針臺等，從而快速完成產品檢測。

　　對于研發企業來說，測試系統可幫助用戶輕松快速調整或新增測試方案，優化產品設計，提升產品工藝；對于產線企業來說，用戶只需點擊運行即可快速完成測試，系統會立即反饋測試結果，快速判別產品是否合格，從而提高測試效率。

　　S參數是評估電路穩定性、匹配性能以及信號傳輸損耗的關鍵指標，自動化測試可以確保每個電路都經過嚴格、一致的測試，加速產品的測試和驗證過程，從而確保產品質量。更多關于S參數自動化測試方案可了解：https://www.namisoft.com/Softwarecenterdetail/375.html
