標題: 超小體積4路觸摸/4按鍵觸摸檢測IC-VK36E4 ESSOP10【FAE技術支持】
產品品牌:永嘉微電/VINKA
產品型號:VK36E4
封裝形式:ESSOP10
概述
VK36E4具有4個觸摸按鍵,可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較 高的集成度,僅需極少的外部組件便可實現觸摸按鍵的檢測。提供了4路直接輸出功能。芯片內部采用特殊的集成電路,具有高電源電壓抑制比,可 減少按鍵檢測錯誤的發生,此特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。此觸摸芯片具有自動校準功能,低待機電流,抗電壓波動等特性,為各種觸摸按鍵+IO 輸出的應用提供了一種簡單而又有效的實現方法。LJQ554

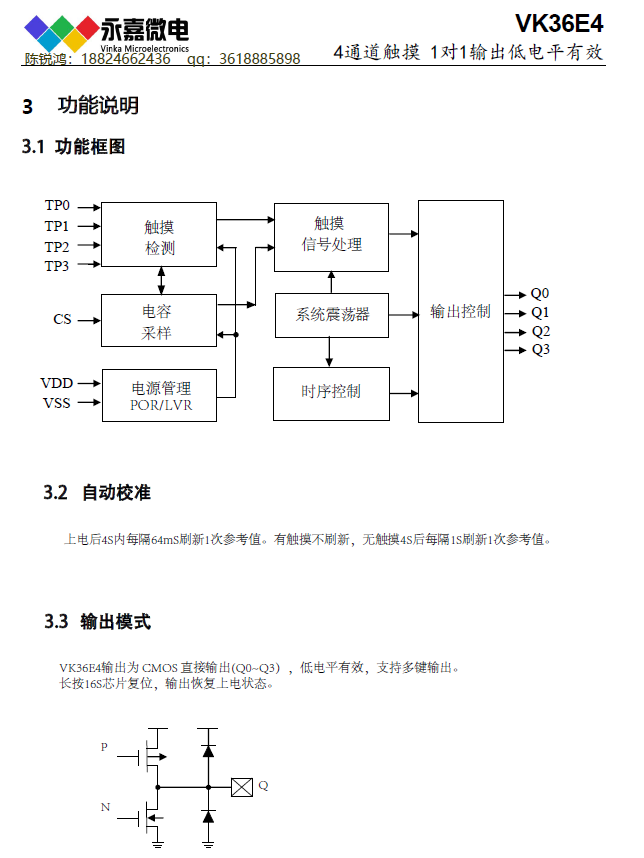

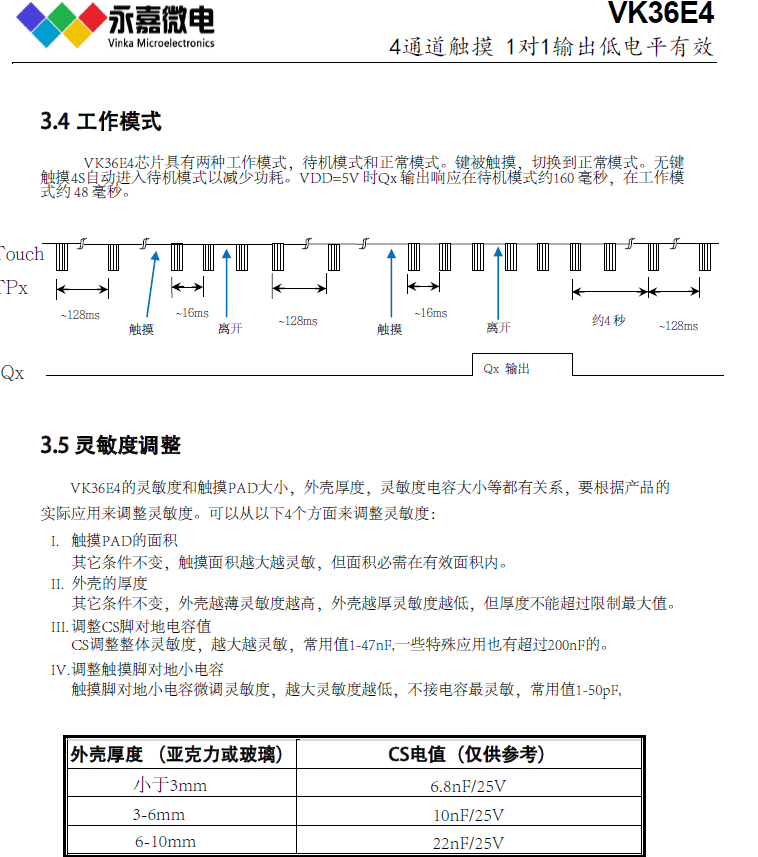

特點
• 工作電壓 2.4-5.5V
• 待機電流6uA/3.0V,12uA/5V
• 上電復位功能(POR)
• 低壓復位功能(LVR)
• 觸摸輸出響應時間: 工作模式 48mS 待機模式160mS
• CMOS輸出,低電平有效,支持多鍵
• 有效鍵最長輸出16S
• 無觸摸4S自動校準
• 專用腳接對地電容調節靈敏度(1-47nF)
• 各觸摸通道單獨接對地小電容微調靈敏度(0-50pF).
• 上電0.25S內為穩定時間,禁止觸摸.
• 封裝 ESSOP10L(4.9mm x 3.9mm PP=1.00mm)
電容式觸摸觸控IC系列簡介如下:
標準觸控IC-電池供電系列:
VKD223EB 工作電壓/工作電流/待機電流:2.0V-5.5V/4.0μA/1.5μA(3V) 感應通道數:1 輸出方式:直接/
鎖存輸出 最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V 封裝:SOT23-6;DICE/DIE 裸片(綁定COB) 低功耗
VKD223B 工作電壓/工作電流/待機電流:2.0V-5.5V/4.0μA/1.5μA(3V) 感應通道數:1 輸出方式:直接/鎖存輸出 最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V 封裝:SOT23-6 低功耗
VKD233DG/HG 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數:1 輸出方式:直接/
鎖存輸出 最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V 封裝:DFN6(2*2超小體積) 低功耗
VKD233DB/HB 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數:1 輸出方式:直接/鎖存輸出 最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V 封裝:SOT23-6 低功耗
VKD233DH/HH 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數:1 輸出方式:直接/
鎖存輸出 最長響應時間快速模式60ms,低功耗模式220ms @VDD=3V 封裝:SOT23-6 低功耗/長按16S復位
VKD233DS/HS 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/---(3V) 感應通道數:1 輸出方式:直接/
鎖存輸出 最長響應時間快速模式46ms @VDD=3V 封裝:DFN6(2*2超小體積) 長按16S復位
VKD233DR/HR 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數:1 輸出方式:直接/
鎖存輸出 最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V 封裝:DFN6(2*2超小體積)
低功耗/長按16S復位
VKD233DQ/HQ 工作電壓/工作電流/待機電流:2.4V-5.5V/4.0μA/---(3V) 感應通道數:1 輸出方式:直接/
鎖存輸出 最長響應時間快速模式46ms @VDD=3V 封裝:SOT23-6 長按16S復位
VKD233DM/HM 工作電壓/工作電流/待機電流:2.4V-5.5V/5.0μA/---(3V) 感應通道數:1 輸出方式:開漏
輸出(低有效) 最長響應時間快速模式46ms @VDD=3V 封裝:SOT23-6 長按16S復位
——————————————————————————————————————————————————
VKD232C 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V) 感應通道數:2 輸出方式:直接
輸出(低有效) 最長響應時間快速模式46ms,低功耗模式220ms @VDD=3V 封裝:SOT23-6 低功耗/長按16S復位
VKD104BR/CR 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V) 感應通道數:2 輸出方式:直接/鎖存輸出 最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V 封裝:SOP8 低功耗
VKD104BR-3H/VKD104CR-3H 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V) 感應通道數:3 輸出方式:直接/鎖存輸出 最長響應時間快速模式60ms,低功耗模式160ms@VDD=3V 封裝:SOP8 低功耗
VKD104 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V) 感應通道數:4 輸出方式:直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝
ICE/DIE裸片(綁定COB) 低功耗;可選擇長按16S復位/不復位 VKD104BC/CC 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V) 感應通道數:4 輸出方式:直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:SOP16 低功耗;可選擇長按16S復位/不復位
VKD104CB/SB 工作電壓/工作電流/待機電流:2.4V-5.5V/13μA/2.5μA(3V) 感應通道數:4 輸出方式:直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:SSOP16 低功耗;可選擇長按16S復位/不復位
抗干擾低功耗觸控IC-高性價比系列
VK3601 工作電壓/待機電流:2.4V-5.5V/4μA(3V) 感應通道數:1 輸出方式:直接輸出
抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOT23-6
VK3601SS-1 工作電壓/待機電流:2.4V-5.5V/3μA(3V) 感應通道數:1 輸出方式:---
抗干擾/待機電流小,抗電源及手機干擾,三段調光/無極調光 封裝:SOP8/DIP8
VK3602XS 工作電壓/待機電流:2.4V-5.5V/8μA(3V) 感應通道數:2 輸出方式:鎖存輸出
抗干擾/待機電流小,抗電源及手機干擾 封裝:SOP8
VK3602K/KA 工作電壓/待機電流:2.4V-5.5V/8μA(3V) 感應通道數:2 輸出方式:直接輸出
抗干擾/待機電流小,抗電源及手機干擾 封裝:SOP8
VK3603 工作電壓/待機電流:2.4V-5.5V/7μA(3V) 感應通道數:3 輸出方式:直接輸出
抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:ESOP8
VK3604A 工作電壓/待機電流:2.4V-5.5V/7μA(3V) 感應通道數:4 輸出方式:直接/鎖存輸出
抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOP16
VK3604B 工作電壓/待機電流:2.4V-5.5V/7μA(3V) 感應通道數:4 輸出方式:直接/鎖存輸出
抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SSOP16
VK36E4 工作電壓/待機電流:2.4V-5.5V/6μA(3V) 感應通道數:4 輸出方式:直接輸出
抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:ESSOP10
VK36Q4 工作電壓/待機電流:2.4V-5.5V/6μA(3V) 感應通道數:4 輸出方式:直接輸出
抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:DFN10(3*3超小體積)
VK3606D 工作電壓/待機電流:2.4V-5.5V/7μA(3V) 感應通道數:6 輸出方式:直接輸出
抗干擾/待機電流小,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOP16
VK3610I 工作電壓/待機電流:2.4V-5.5V/9μA(3V) 感應通道數:10 輸出方式:I2C輸出
抗干擾/待機電流小,抗電源及手機干擾,可調節靈敏度 封裝:SOP16
——————————————————————————————————————————————————
適用開關電源觸摸IC系列
VK3606DM 工作電壓/工作電流:3.1V-5.5V/3mA(5V) 感應通道數:6 輸出方式:直接輸出
抗干擾能力強,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOP16
VK3606OM 工作電壓/工作電流:3.1V-5.5V/3mA(5V) 感應通道數:6 輸出方式:直接/開漏輸出
抗干擾能力強,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOP16
VK3606OM-A 工作電壓/工作電流:3.1V-5.5V/3mA(5V) 感應通道數:6 輸出方式:直接/開漏輸出
抗干擾能力強,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOP16
VK3608BM 工作電壓/工作電流:3.1V-5.5V/3mA(5V) 感應通道數:8 輸出方式:直接輸出
抗干擾能力強,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOP16
VK3610IM 工作電壓/工作電流:3.1V-5.5V/3mA(5V) 感應通道數:10 輸出方式:I2C輸出
抗干擾能力強,抗電源及手機干擾,可通過CAP調節靈敏度 封裝:SOP16
*測試環境:在一個玻璃容器外壁(玻璃1-5毫米不等),通過雙面電子導熱硅膠,把水位檢測PCB直接貼在玻璃上面檢測水位。
*VK36W水位檢測系列是抗干擾能力強,穿透能力高的水位檢測專用觸摸芯片。擁有1-8個檢測點,適合于多種應用段位檢測。封裝為SOT23-6,SOP8,SOP16/QFN16上電就能檢測水位點是否有水,水從無水到有水,從有水到無水,都可以檢測出來。檢測時可以不接觸到水(隔空)在水箱外面檢測到水位,也可以用金屬探針接觸到水來檢測水位。在高干擾或者AC開關電源的應用中也可以正常工作。
*應用于多種液體水位檢測產品,檢測缺水,水位,溢水等多種場景,例如:
1:智能馬桶蓋,抽水馬桶,水蒸鍋,凈水機,空調扇,洗碗機,加濕器,咖啡機,飲水機,制冰機,魚缸加熱棒,浮水器,浴缸,潔具等家用家電系列
2:植物盆溢水,香薰機,負離子發生器,水位漏水溢水報警器等智能家居產品。
3:水杯,儲水器等液位檢測杯
4:空氣凈化器,加濕器,霧化器等環境凈化設備
(永嘉微電/VINKA原廠-FAE技術支持,主營LCD驅動IC; LED驅動IC; 觸摸IC; LDO穩壓IC; 水位檢測IC)
觸摸觸控芯片、觸摸感應芯片、觸摸檢測芯片、觸控感應芯片、觸控檢測芯片、電容式觸摸芯片、電容式觸控芯片、觸摸芯片、觸控芯片、單鍵觸摸、單鍵觸控、觸摸觸控IC、觸摸感應IC、觸摸檢測IC、觸控感應IC、觸控檢測IC、電容式觸控IC、電容式觸摸IC、觸摸IC、觸控IC、觸摸按鍵、觸摸調光、觸控按鍵、觸控調光、觸控滑條、觸摸滑條、專業觸摸芯片、觸摸方案、觸摸感應芯片原廠、觸摸感應方案原廠、觸感觸控方案原廠、觸控觸感方案原廠、電容式觸控IC原廠、電容式觸控IC原廠、觸摸感應IC原廠、單鍵/單通道觸摸芯片、2/兩鍵觸摸觸控芯片;
3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20鍵觸摸芯片、抗干擾水位檢測、抗干擾液位檢測、抗干擾液體檢測、抗干擾水檢IC、抗干擾水檢芯片、水位檢測芯片、水位檢測IC、液位檢測芯片、液位檢測IC、液體檢測芯片、液體檢測IC、水位液位檢測芯片、水位液位檢測IC、液位水位檢測芯片、液位水位檢測IC
注:具體參數請以最新PDF為準,型號眾多未能一一介紹,歡迎索取PDF/樣品。
