標題: Android案例分享，基于瑞芯微RK3568國產平臺 [打印本頁]

作者: Tronlong-- 時間: 2024-6-20 11:54
標題: Android案例分享，基于瑞芯微RK3568國產平臺

開發環境說明

[color=rgba(0, 0, 0, 0.9)]Windows開發環境：Windows7 64bit、Windows10 64bit

[color=rgba(0, 0, 0, 0.9)]虛擬機：VMware15.5.5

[color=rgba(0, 0, 0, 0.9)]AndroidSDK編譯環境：Ubuntu18.04.4 64bit

[color=rgba(0, 0, 0, 0.9)]Android Studio版本：android-studio-2022.3.1.19（Windows版本）

[color=rgba(0, 0, 0, 0.9)]Android系統：Android 13

[color=rgba(0, 0, 0, 0.9)]AndroidSDK：Rockchip_Android13_SDK_Release

硬件平臺介紹

[color=rgba(0, 0, 0, 0.9)]創龍科技TL3568-EVM是一款基于瑞芯微RK3568J/RK3568B2處理器設計的四核ARM Cortex-A55國產工業評估板，主頻高達1.8GHz/2.0GHz，由核心板和評估底板組成。核心板CPU、ROM、RAM、電源、晶振、連接器等所有器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案。

RK3568運行Android系統演示

[color=rgba(0, 0, 0, 0.9)]參考我司產品資料的用戶手冊，制作Android系統啟動卡或固化Android系統至eMMC后，系統首次啟動會進入recovery模式，對文件系統進行一些修復操作，然后系統會自動重啟，再正常啟動Android系統。

[color=rgba(0, 0, 0, 0.9)]

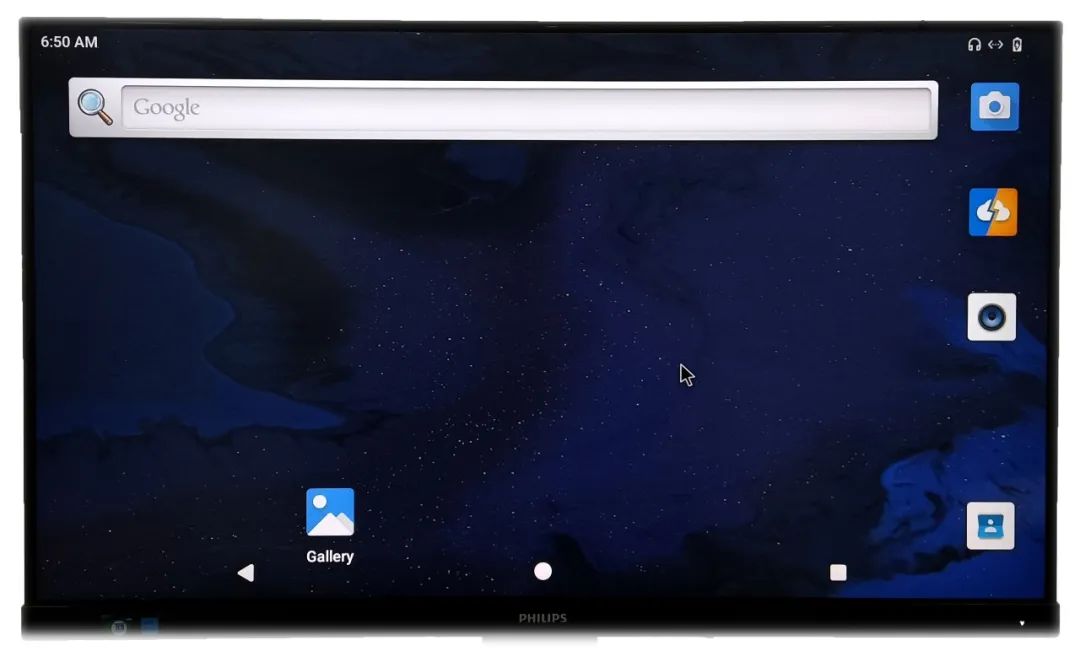

[color=rgba(0, 0, 0, 0.9)]評估板默認支持HDMI為主顯示，請通過HDMI線將HDMI顯示屏與評估板HDMI OUT接口連接，請將鼠標連接至評估板USB2.0 HOST(USB2)雙層任一接口。評估板上電，從eMMC啟動Android系統，點擊鼠標向上滑動即可進入如下Android顯示界面。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 1

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 2

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 3 RK3568典型應用領域

[color=rgba(0, 0, 0, 0.9)]本章節主要介紹瑞芯微RK3568J的Android系統案例演示，使用的硬件平臺為：創龍科技TL3568-EVM工業評估板。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]為了簡化描述，正文僅摘錄方案功能描述與測試結果，詳細產品資料請掃描文末二維碼下載。

[color=rgba(0, 0, 0, 0.9)]案例說明

[color=rgba(0, 0, 0, 0.9)]程序基于Linux LED驅動的sysfs接口對評估板2個LED燈進行控制，其中sysfs接口實現對LED的讀寫操作。通過JNI提供C函數給Java程序調用。App通過監聽CheckBox的狀態改變，調用相應C接口操作LED設備。工程文件解析如下：

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]（1）leddemo.cpp：C/C++ sysfs接口的調用。

[color=rgba(0, 0, 0, 0.9)]（2）MainActivity：UI界面和LED控制邏輯。

[color=rgba(0, 0, 0, 0.9)]（3）AndroidManifest.xml：App配置文件。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 4

[color=rgba(0, 0, 0, 0.9)]

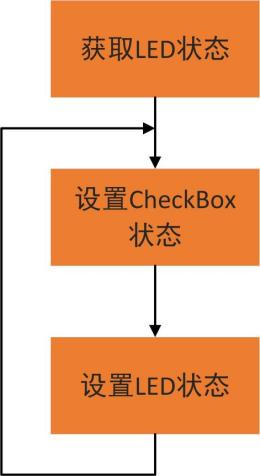

[color=rgba(0, 0, 0, 0.9)]程序流程如下圖所示：

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 5

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]案例測試

[color=rgba(0, 0, 0, 0.9)]請將產品資料的led_demo目錄拷貝至Windows任意目錄下，打開Windows CMD命令行，執行如下命令安裝APK，請根據實際路徑進行修改。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]CMD# adb install C:\Users\XXX\Desktop\led_demo\bin\app-debug.apk

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 6

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]執行如下命令，運行程序，可看到LED狀態燈控制界面，如下圖所示。

[color=rgba(0, 0, 0, 0.9)]CMD# adb shell am start -n com.tronlong.leddemo/com.tronlong.leddemo.MainActivity

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 7

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 8

[color=rgba(0, 0, 0, 0.9)]

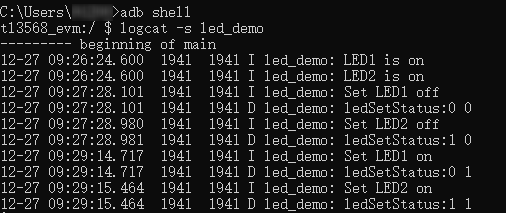

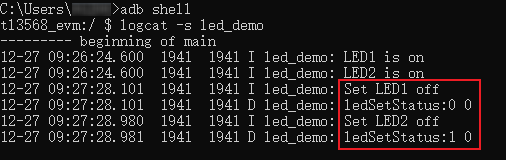

[color=rgba(0, 0, 0, 0.9)]執行如下命令，查看LED狀態燈打印信息。

[color=rgba(0, 0, 0, 0.9)]CMD# adb shell

[color=rgba(0, 0, 0, 0.9)]CMD# logcat -s led_demo

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 9

[color=rgba(0, 0, 0, 0.9)]

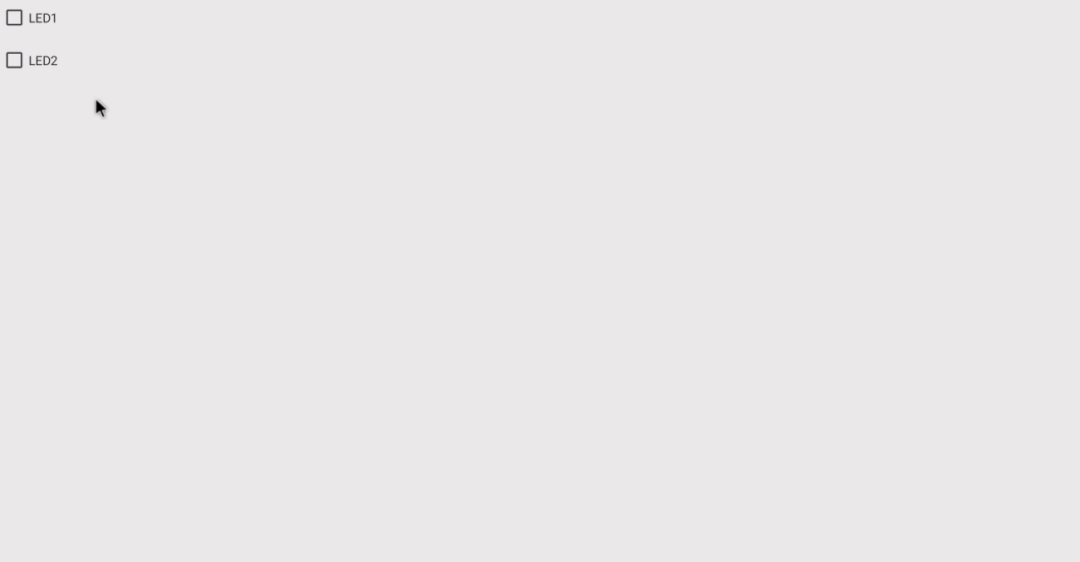

[color=rgba(0, 0, 0, 0.9)]取消勾選，即可觀察到評估板LED1與LED2熄滅。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 10

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 11

[color=rgba(0, 0, 0, 0.9)]

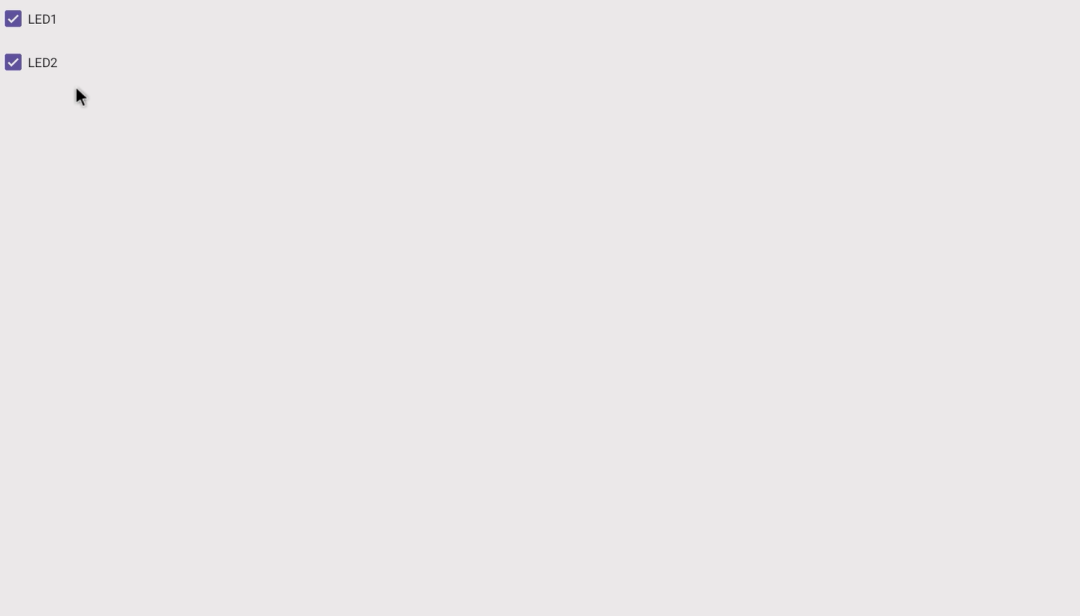

[color=rgba(0, 0, 0, 0.9)]勾選界面中的LED1與LED2，即可觀察到評估板LED1與LED2被點亮。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 12

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 13

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]可按下"Ctrl + C"退出logcat。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 14

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]可執行如下命令，停止程序運行，HDMI顯示屏將恢復為默認顯示界面。

[color=rgba(0, 0, 0, 0.9)]CMD# exit

[color=rgba(0, 0, 0, 0.9)]CMD# adb shell am force-stop com.tronlong.leddemo

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 15

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]圖 16
