標題: io口擴展 [打印本頁]

作者: gsywm 時間: 2012-2-22 16:47
標題: io口擴展
觸摸芯片輸出多路四位bcd碼, 如果直接輸出到單片機的IO口,則IO口不夠用, 請問有什么芯片可以擴展IO口讀入bcd碼?先謝謝了

作者: radare 時間: 2012-2-22 19:56
沒做過這方面的，不過提個想法，用帶片選的鎖存器應該可以吧，不知道速度上能不能達到要求。具體做法就不用說了吧，不過程序中可能要注意進行端口的ｓｅｔ

作者: gsywm 時間: 2012-2-22 23:32
有什么芯片可以推薦嗎

作者: bone 時間: 2012-2-23 12:53
用CPLD，分時復用。

作者: asyou 時間: 2012-2-23 14:12
一顆CPLD，有N多IO口供你擴展！

作者: eastljd 時間: 2012-2-23 21:02
小擴一個cpld

作者: sherwin 時間: 2012-2-24 11:35
建議用并串轉換器，這樣做，你的單片機只要兩三個IO口就夠用了，呵呵。

作者: sherwin 時間: 2012-2-24 12:23
發錯，看下面

作者: sherwin 時間: 2012-2-24 12:29
推薦幾款IC給你參考：
74LS96
74LS166
74LS194/195

作者: gsywm 時間: 2012-2-26 00:09
回復9樓sherwin： 我用了74Hc165作為IO口擴展，3根線pin1，2，9，分別接到單片機的IO口上，但是好像讀不出來。請問我的連接有問題嗎？

作者: sherwin 時間: 2012-2-27 11:22
15、10這兩個腳，你怎么處理的？這是必須設定的，不能懸空啊。
最好把你的電路圖貼上來，才好判斷。

作者: eastljd 時間: 2012-2-27 21:19
74ls165并轉串
74ls164串轉并

作者: eastljd 時間: 2012-2-27 21:20
74ls165并轉串
74ls164串轉并

作者: gsywm 時間: 2012-2-28 13:53

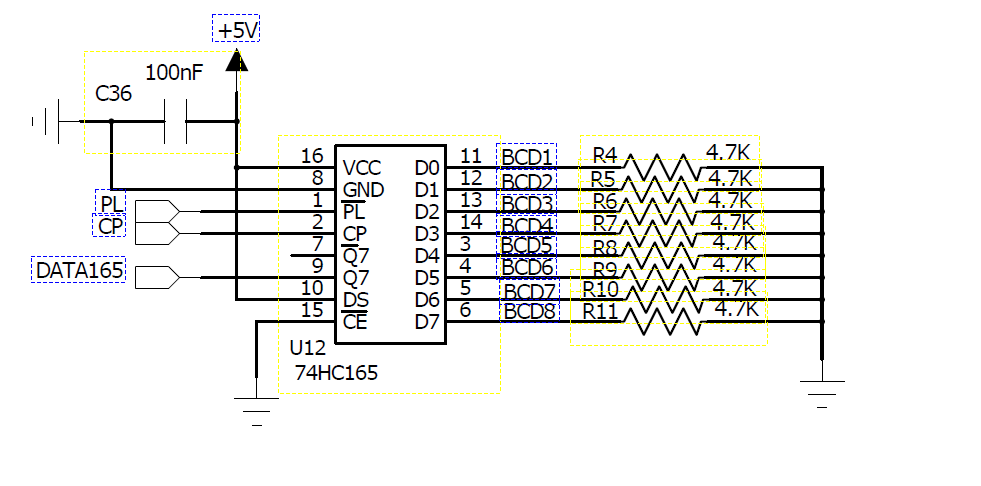

上面是連接圖 1,2,9腳連單片機IO口

作者: sherwin 時間: 2012-2-28 22:26
回復14樓gsywm：

如果我沒猜錯的話，你的BCD1~8，應該是一個撥碼開關吧？如是，那有可能是你后面的電阻網絡接法有問題，確切的說，你目前的接法，只有0沒有1，即當撥碼開關為斷開的狀態下，IO口是懸空的。

因此，你應該在撥碼開關前面，加上上拉電阻。

或者，更好的做法，是撥碼開關前面，每個IO口都加一個上拉電阻，而撥碼開關后面就直接接地即可。

作者: diablodu 時間: 2012-2-29 18:11
CPLD

作者: gsywm 時間: 2012-2-29 20:10

回復14樓gsywm：

如果我沒猜錯的話，你的BCD1~8，應該是一個撥碼開關吧？如是，那有可能是你后面的電阻網絡接法有問題，確切的說，你目前的接法，只有0沒有1，即當撥碼開關為斷開的狀態下，IO口是懸空的。

...
sherwin 發表于 2012-2-28 22:26

bcd1~8 是觸摸的芯片輸出的bcd碼

作者: sherwin 時間: 2012-3-2 22:56
觸摸芯片？那其輸出接口是什么結構的？像你這樣直接并接起來，恐怕真是會有問題的了。

建議：
1、上電之后，用示波器觀察BCD1~8的波形，看看是否有高低電平的變化？其波形是否標準？即電平幅度、上下跳變邊緣陡峭等等。
如果答案是否定的，那就是你的接口電路不對，需要根據觸摸芯片的接口結構重新調整。

2、如果答案是肯定的，那估計是你的讀寫時序有問題，建議你先用一個撥碼開關電路來代替觸摸電路，先把程序調試好了，再接上觸摸電路，這樣比較靠譜一點。

作者: xu_zhh 時間: 2012-3-3 12:26
可以用比較老的8255A，比較容易，但這款芯片比較老了

作者: corona123 時間: 2012-3-18 12:34
使用譯碼器不知可否

作者: gege2008 時間: 2012-3-21 17:50
對速度沒要求就直接上8255

作者: wangkj 時間: 2012-3-21 19:56
用74hc595,這個量很大，最常用，3個管腳，可以擴充無限管腳。
led點陣屏就用這個。

作者: yiltoncent 時間: 2012-3-23 11:54
你可以試一試IIC擴展IO口的雙向芯片（正好8位），單片機那邊如果用IO口的話就模擬，如果有原生IIC就用原生的。不知道這樣能不能幫助到你

回復14樓gsywm：

作者: yiltoncent 時間: 2012-3-23 11:55
見23樓我的回答：

你可以試一試IIC擴展IO口的雙向芯片（正好8位），單片機那邊如果用IO口的話就模擬，如果有原生IIC就用原生的。不知道這樣能不能幫助到你

作者: hbzhangtuo 時間: 2012-3-25 17:03
1、單片機是什么型號？
2、對于傳速速率有什么要求？

作者: WHG168 時間: 2012-4-28 10:38
一顆CPLD，有N多IO口供你擴展

作者: WHG168 時間: 2012-5-12 14:49
有沒有最新的應用。。

作者: pcbkey 時間: 2015-2-7 12:03
支持一下

作者: yangwenguan 時間: 2015-2-16 17:59
wenku.baidu.com/view/b16936679b6648d7c1c746b9.html
對照一下, 第二頁的時序圖.
10pin要一直拉低, 15pin需要控制, 不能拉低.
初始狀態: 1H, 10L, 15H
就緒, 1L, 脈沖寬度>45ns, 再1H, 表示鎖存并行輸入.
之后, 15L一直, 表示串行輸出開始
根據2pin的時鐘上升沿, 輸出串行數據. 時鐘寬度>25ns
