標題: 內置 RC振蕩器/2線串行接口/過壓保護器 VK1640A SSOP28 LED數顯驅動芯片/數顯屏驅動原廠技術支持 [打印本頁]

作者: Q3618885898 時間: 2024-7-30 16:14
標題: 內置 RC振蕩器/2線串行接口/過壓保護器 VK1640A SSOP28 LED數顯驅動芯片/數顯屏驅動原廠技術支持

產品品牌：永嘉微電/VINKA
產品型號：VK1640A

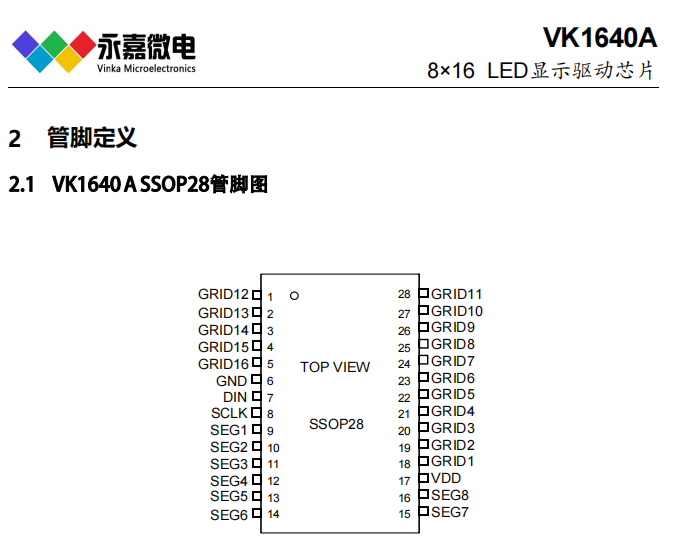

封裝形式：SSOP28

概述

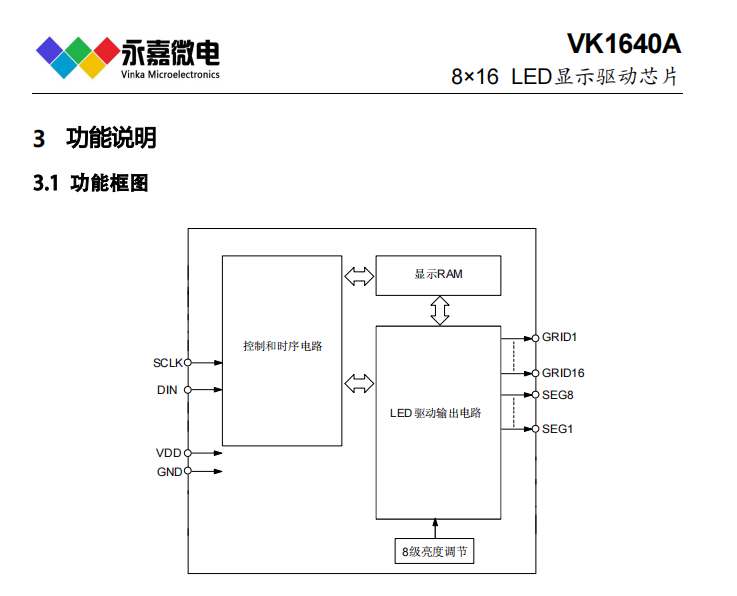

VK1640A是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SSOP28的封裝形式。LJQ1931

特點

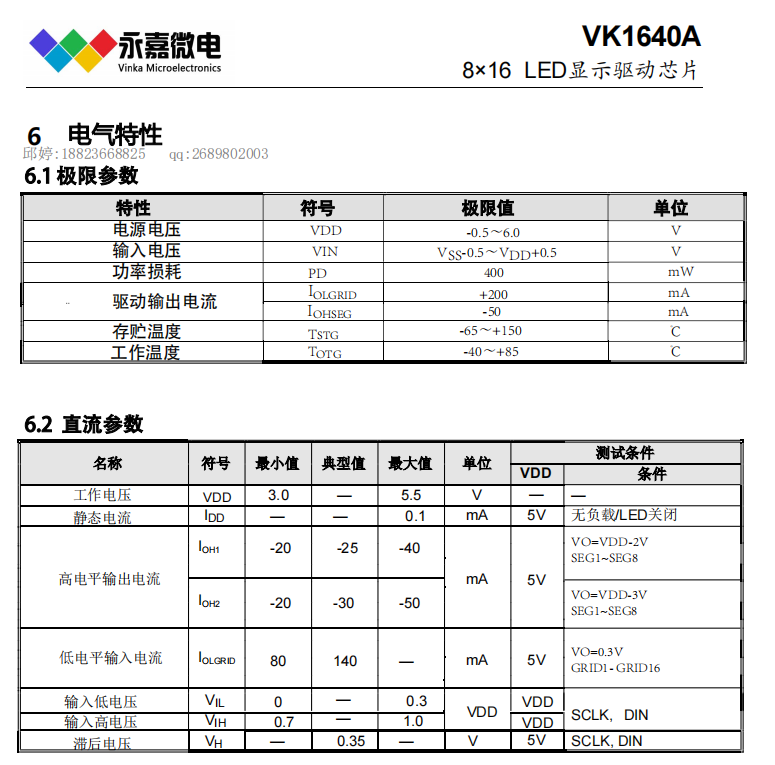

• 工作電壓 3.0-5.5V

• 內置 RC振蕩器

• 8個SEG腳，16個GRID腳

• SEG腳只能接LED陽極，GRID腳只能接LED陰極

• 2線串行接口

• 8級整體亮度可調

• 內置顯示RAM為8x16位

• 內置上電復位電路

• 封裝

SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)

應用

電源保護器、電壓保護器、欠壓保護器、限流保護器、過壓保護器、電源監視器、相序保護器、過欠壓保護器、電壓繼電器；數字式電流保護繼電器單相電流保護器三相電流保護器單相電壓保護器三相電壓保護器直流電壓保護器直流電流繼電保護器單相智能儀表三相智能儀表直流智能儀表電機保護器電流變送器電壓變送器

內存映射的LED控制器及驅動器

VK16D32 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位共陽驅動：--- 通訊接口：SCL/SDA 靜態

電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SSOP24 恒流驅動

VK16D33 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：--- 通訊接口：SCL/SDA 靜態

電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SOP28 恒流驅動
———————————————————————————————————————————————————

VK16K33A 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位；共陽驅動：8段16位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：13*3 封裝：SOP28 驅動電流大，適合高亮顯示場合

VK16K33AA 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位；共陽驅動：8段16位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：13*3 封裝：SSOP28 驅動電流大，適合高亮顯示場合

VK16K33B 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位；共陽驅動：8段12位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：10*3 封裝：SOP24 驅動電流大，適合高亮顯示場合

VK16K33BA 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位；共陽驅動：8段12位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：10*3 封裝：SSOP24 驅動電流大，適合高亮顯示場合

VK16K33C 3.0～5.5V 驅動點陣：64 共陰驅動：8段8位；共陽驅動：8段8位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：8*3 封裝：SOP20 驅動電流大，適合高亮顯示場合

——————————————————————————————————————————————————

VK1640 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SOP28

VK1640A 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP28

VK1640B 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位共陽驅動：12段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP24

VK1650 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位共陽驅動：4段8位通訊接口：CLK/DAT

靜態電流/待機電流：typ.0.3mA/50μA 按鍵：7*4 封裝：SOP16/DIP16

VK1Q60 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位共陽驅動：4段8位通訊接口：CLK/DAT

靜態電流/待機電流：＜0.1mA/--- 按鍵：7*4 封裝：QFN16

VK1651 3.0～5.5V 驅動點陣：28 共陰驅動：4段7位共陽驅動：7段4位通訊接口：CLK/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：7*1 封裝：SOP16/DIP16
——————————————————————————————————————————————————

VK1637 3.0～5.5V 驅動點陣：48 共陰驅動：6段8位共陽驅動：8段6位通訊接口：CLK/DIO

靜態電流/待機電流：--/-- 按鍵：8*2 封裝：SOP20/DIP20

VK1616 3.0～5.5V 驅動點陣：28 共陰驅動：7段4位共陽驅動：4段7位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：--- 封裝：SOP16/DIP16 抗干擾能力強

VK1618 3.0～5.5V 驅動點陣：35/36/35/32 共陰驅動：5段7位；6段6位；7段5位；8段4位

共陽驅動：7段5位；6段6位；5段7位；4段8位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：5*1 封裝：SOP18/DIP18 抗干擾能力強

VK1620B 3.0～5.5V 驅動點陣：48/45/40 共陰驅動：8段6位；9段5位；10段4位

共陽驅動：6段8位；5段9位；4段10位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：--- 封裝：SOP20 抗干擾能力強

VK1624 3.0～5.5V 驅動點陣：77/72/65/56 共陰驅動：11段7位；12段6位；13段5位；14段4位

共陽驅動：7段11位；6段12位；5段13位；4段14 通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：--- 封裝：SOP24/DIP24 抗干擾能力強

VK1S68C 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：SSOP24 抗干擾能力強

VK1Q68D 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：QFN24 抗干擾能力強

VK1668 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：SOP24/SSOP24 抗干擾能力強

VK1628 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：SOP28 抗干擾能力強

VK1S38A 3.0～5.5V 驅動點陣：64 共陰驅動：8段8位共陽驅動：8段8位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*3 封裝：SSOP24 抗干擾能力強

VK1638 3.0～5.5V 驅動點陣：80 共陰驅動：10段8位共陽驅動：8段10位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*3 封裝：SOP28 抗干擾能力強

VK1629 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位共陽驅動：8段16位通訊接口：CLK/STB/DIN/DOUT

靜態電流/待機電流：＜5mA/-- 按鍵：8*4 封裝：LQFP44(QFP44正方形)；抗干擾能力強

VK1629A 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位共陽驅動：8段16位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：--- 封裝：SOP32 抗干擾能力強

VK1629B 3.0～5.5V 驅動點陣：112 共陰驅動：14段8位共陽驅動：8段14位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*2 封裝：SOP32 抗干擾能力強

VK1629C 3.0～5.5V 驅動點陣：120 共陰驅動：15段8位共陽驅動：8段15位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*1 封裝：SOP32 抗干擾能力強

VK1629D 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位共陽驅動：8段12位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*4 封裝：SOP32 抗干擾能力強

VK6932 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/STB/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SOP32 抗干擾能力強

(永嘉微電/VINKA原廠-FAE技術支持，主營LCD驅動IC； LED驅動IC；觸摸IC； LDO穩壓IC；水位檢測IC)

LED驅動、LED屏驅動、數顯驅動IC、LED芯片、LED驅動器、數碼管顯示驅動、LED顯示驅動、LED數顯驅動原廠、LED數顯驅動芯片、LED驅動IC、點陣LED顯示驅動、LED屏驅動IC、數顯驅動芯片、數碼管芯片、數碼管驅動、數顯屏驅動、數顯IC、數顯芯片、數顯驅動、LED數顯IC、數顯驅動原廠、LED屏驅動芯片、LED數顯驅動IC、LED數顯驅動IC、LED驅動電路、數顯LED屏驅動、LED數顯屏驅動、LED顯示屏驅動、LED數碼管驅動、數顯LED驅動、LED數顯驅動、數碼管顯示IC、數碼管顯示芯片、數碼管驅動芯片、LED顯示驅動芯片、顯示數碼管驅動、LED控制電路、數顯LED驅動芯片、數顯LED驅動IC、LED驅動芯片、數碼管顯示屏驅動、數碼管驅動原廠、LED驅動廠家、LED驅動原廠、LED數碼驅動、LED數碼屏驅動、LED數顯芯片、數碼管驅動IC、顯示LED驅動、數碼管LED驅動、LED顯示IC、點陣數顯驅動、點陣數碼管驅動、點陣LED驅動、點陣數顯驅動芯片、點陣數顯驅動IC、點陣LED驅動芯片、點陣LED驅動IC、LED數顯原廠、點陣數碼管顯示芯片、數碼管驅動廠家、數顯LED原廠

SSOP28(150mil-0.635).pdf (1.29 MB)

VK1640A_V1.2-CN.pdf (3.7 MB)

VK1640A_V1.2-EN.pdf (3.42 MB)

VK1640A參考電路.pdf (360.66 KB)
