標題: LED驅動原廠-點陣數碼品顯示IC-VK1640A 采用SSOP28封裝形式【FAE技術支持】 [打印本頁]

作者: Q3618885898 時間: 2024-12-3 16:07
標題: LED驅動原廠-點陣數碼品顯示IC-VK1640A 采用SSOP28封裝形式【FAE技術支持】

產品品牌：永嘉微電/VINKA
產品型號：VK1640A

封裝形式：SSOP28

概述

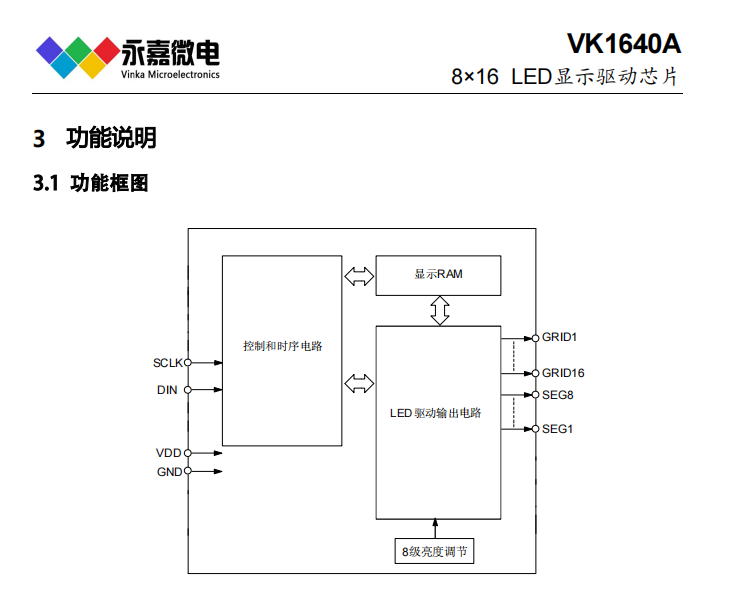

VK1640A是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SSOP28的封裝形式。LJQ3512

特點

• 工作電壓 3.0-5.5V

• 內置 RC振蕩器

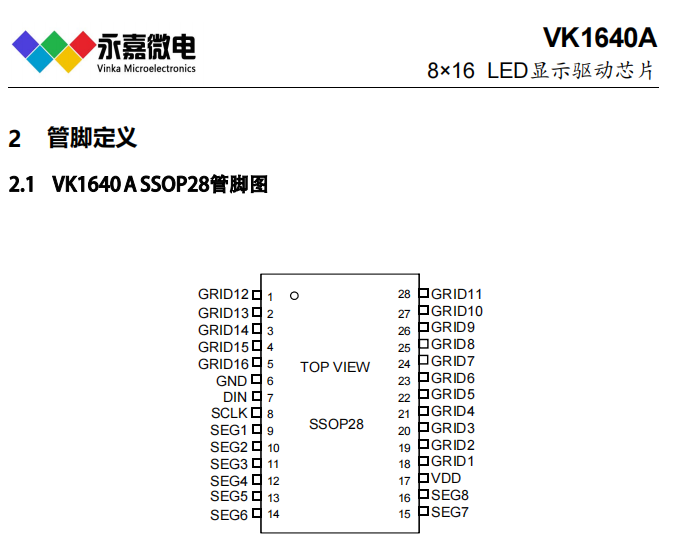

• 8個SEG腳，16個GRID腳

• SEG腳只能接LED陽極，GRID腳只能接LED陰極

• 2線串行接口

• 8級整體亮度可調

• 內置顯示RAM為8x16位

• 內置上電復位電路

• 封裝

SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)

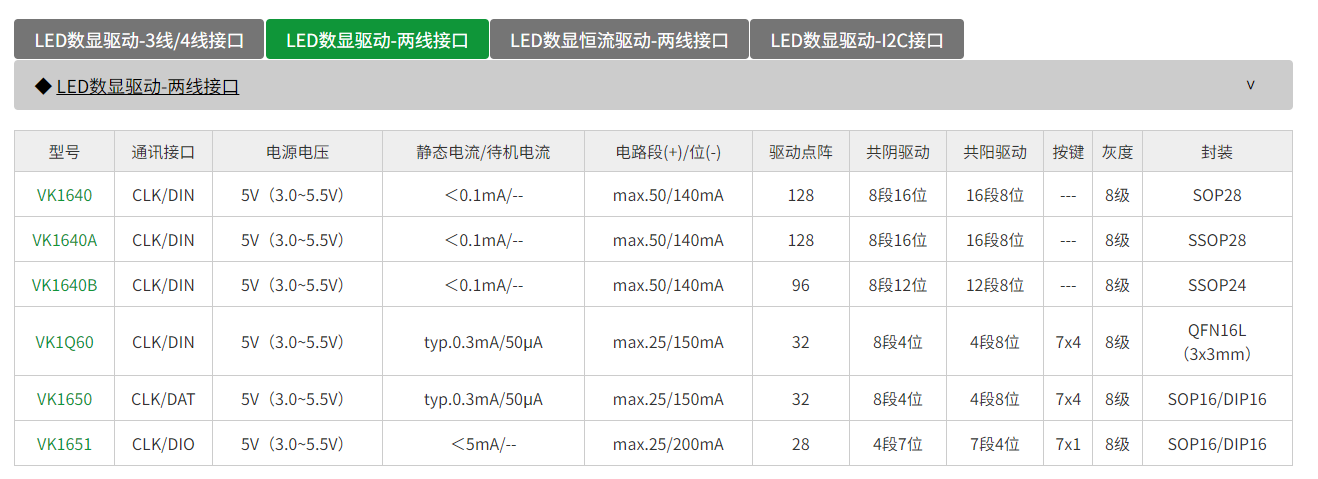

內存映射的LED控制器及驅動器

VK16D32 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位共陽驅動：--- 通訊接口：SCL/SDA 靜態

電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SSOP24 恒流驅動

VK16D33 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：--- 通訊接口：SCL/SDA 靜態

電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SOP28 恒流驅動
———————————————————————————————————————————————————

VK16K33A 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位；共陽驅動：8段16位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：13*3 封裝：SOP28 驅動電流大，適合高亮顯示場合

VK16K33AA 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位；共陽驅動：8段16位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：13*3 封裝：SSOP28 驅動電流大，適合高亮顯示場合

VK16K33B 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位；共陽驅動：8段12位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：10*3 封裝：SOP24 驅動電流大，適合高亮顯示場合

VK16K33BA 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位；共陽驅動：8段12位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：10*3 封裝：SSOP24 驅動電流大，適合高亮顯示場合

VK16K33C 3.0～5.5V 驅動點陣：64 共陰驅動：8段8位；共陽驅動：8段8位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：8*3 封裝：SOP20 驅動電流大，適合高亮顯示場合

——————————————————————————————————————————————————

VK1640 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SOP28

VK1640A 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP28

VK1640B 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位共陽驅動：12段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP24

VK1650 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位共陽驅動：4段8位通訊接口：CLK/DAT

靜態電流/待機電流：typ.0.3mA/50μA 按鍵：7*4 封裝：SOP16/DIP16

VK1Q60 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位共陽驅動：4段8位通訊接口：CLK/DAT

靜態電流/待機電流：＜0.1mA/--- 按鍵：7*4 封裝：QFN16

VK1651 3.0～5.5V 驅動點陣：28 共陰驅動：4段7位共陽驅動：7段4位通訊接口：CLK/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：7*1 封裝：SOP16/DIP16
——————————————————————————————————————————————————

VK1637 3.0～5.5V 驅動點陣：48 共陰驅動：6段8位共陽驅動：8段6位通訊接口：CLK/DIO

靜態電流/待機電流：--/-- 按鍵：8*2 封裝：SOP20/DIP20

VK1616 3.0～5.5V 驅動點陣：28 共陰驅動：7段4位共陽驅動：4段7位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：--- 封裝：SOP16/DIP16 抗干擾能力強

VK1618 3.0～5.5V 驅動點陣：35/36/35/32 共陰驅動：5段7位；6段6位；7段5位；8段4位

共陽驅動：7段5位；6段6位；5段7位；4段8位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：5*1 封裝：SOP18/DIP18 抗干擾能力強

VK1620B 3.0～5.5V 驅動點陣：48/45/40 共陰驅動：8段6位；9段5位；10段4位

共陽驅動：6段8位；5段9位；4段10位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：--- 封裝：SOP20 抗干擾能力強

VK1624 3.0～5.5V 驅動點陣：77/72/65/56 共陰驅動：11段7位；12段6位；13段5位；14段4位

共陽驅動：7段11位；6段12位；5段13位；4段14 通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：--- 封裝：SOP24/DIP24 抗干擾能力強

VK1S68C 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：SSOP24 抗干擾能力強

VK1Q68D 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：QFN24 抗干擾能力強

VK1668 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：SOP24/SSOP24 抗干擾能力強

VK1628 3.0～5.5V 驅動點陣：70/66/60/52 共陰驅動：10段7位；11段6位；12段5位；13段4位

共陽驅動：7段10位；6段11位；5段12位；4段13位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜1mA/-- 按鍵：10*2 封裝：SOP28 抗干擾能力強

VK1S38A 3.0～5.5V 驅動點陣：64 共陰驅動：8段8位共陽驅動：8段8位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*3 封裝：SSOP24 抗干擾能力強

VK1638 3.0～5.5V 驅動點陣：80 共陰驅動：10段8位共陽驅動：8段10位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*3 封裝：SOP28 抗干擾能力強

VK1629 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位共陽驅動：8段16位通訊接口：CLK/STB/DIN/DOUT

靜態電流/待機電流：＜5mA/-- 按鍵：8*4 封裝：LQFP44(QFP44正方形)；抗干擾能力強

VK1629A 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位共陽驅動：8段16位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：--- 封裝：SOP32 抗干擾能力強

VK1629B 3.0～5.5V 驅動點陣：112 共陰驅動：14段8位共陽驅動：8段14位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*2 封裝：SOP32 抗干擾能力強

VK1629C 3.0～5.5V 驅動點陣：120 共陰驅動：15段8位共陽驅動：8段15位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*1 封裝：SOP32 抗干擾能力強

VK1629D 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位共陽驅動：8段12位通訊接口：CLK/STB/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：8*4 封裝：SOP32 抗干擾能力強

VK6932 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/STB/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SOP32 抗干擾能力強

(永嘉微電/VINKA原廠-FAE技術支持，主營LCD驅動IC； LED驅動IC；觸摸IC； LDO穩壓IC；水位檢測IC)

LED驅動、LED屏驅動、數顯驅動IC、LED芯片、LED驅動器、數碼管顯示驅動、LED顯示驅動、LED數顯驅動原廠、LED數顯驅動芯片、LED驅動IC、點陣LED顯示驅動、LED屏驅動IC、數顯驅動芯片、數碼管芯片、數碼管驅動、數顯屏驅動、數顯IC、數顯芯片、數顯驅動、LED數顯IC、數顯驅動原廠、LED屏驅動芯片、LED數顯驅動IC、LED數顯驅動IC、LED驅動電路、數顯LED屏驅動、LED數顯屏驅動、LED顯示屏驅動、LED數碼管驅動、數顯LED驅動、LED數顯驅動、數碼管顯示IC、數碼管顯示芯片、數碼管驅動芯片、LED顯示驅動芯片、顯示數碼管驅動、LED控制電路、數顯LED驅動芯片、數顯LED驅動IC、LED驅動芯片、數碼管顯示屏驅動、數碼管驅動原廠、LED驅動廠家、LED驅動原廠、LED數碼驅動、LED數碼屏驅動、LED數顯芯片、數碼管驅動IC、顯示LED驅動、數碼管LED驅動、LED顯示IC、點陣數顯驅動、點陣數碼管驅動、點陣LED驅動、點陣數顯驅動芯片、點陣數顯驅動IC、點陣LED驅動芯片、點陣LED驅動IC、LED數顯原廠、點陣數碼管顯示芯片、數碼管驅動廠家、數顯LED原廠

SSOP28(150mil-0.635).pdf (1.29 MB)

VK1640A_V1.2-CN.pdf (3.7 MB)

VK1640A_V1.2-EN.pdf (3.42 MB)

VK1640A參考電路.pdf (360.66 KB)
