VK1056B是一個點陣式存儲映射的LCD驅動器，可支持最大 56點（14SEG×4COM）的LCD屏，也支持2COM和3COM的 LCD屏。單片機可通過三條通信線配置顯示參數和發送顯示數據，也可通過指令進入省電模式。LJQ4032

產品品牌：永嘉微電/VINKA

產品型號：VK1056B

封裝形式：SOP24

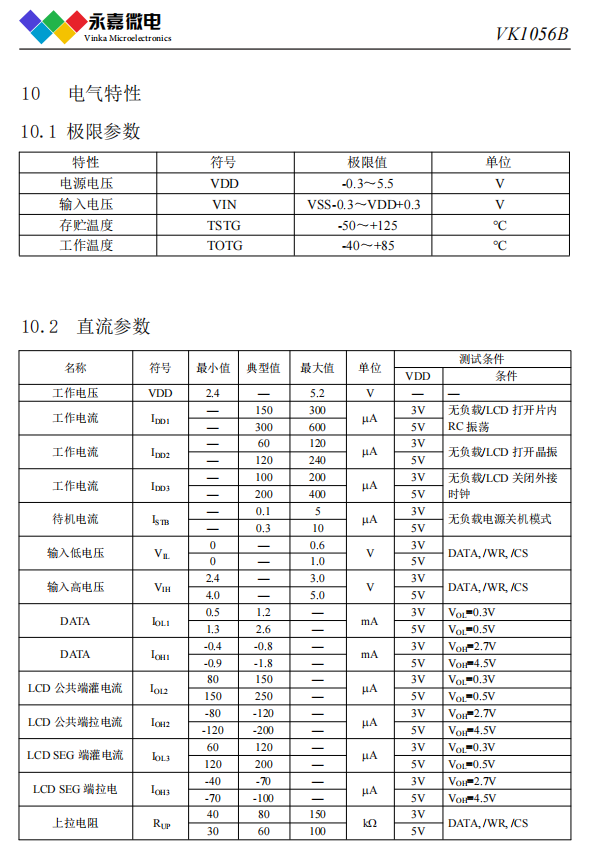

• 工作電壓 2.4-5.2V

• 內置256 kHz RC振蕩器（上電默認）

• 偏置電壓（BIAS）可配置為1/2、1/3

• COM周期（DUTY）可配置為1/2、1/3、1/4

• 內置顯示RAM為14×4位

• 省電模式（通過關顯示和關振蕩器進入）

• 3線串行接口

• VLCD腳調節LCD電壓

• 軟件配置LCD顯示參數

• 寫命令和寫數據2種命令格式

• 寫顯示數據地址自動加1

• VLCD腳提供LCD驅動電壓（≤VDD）

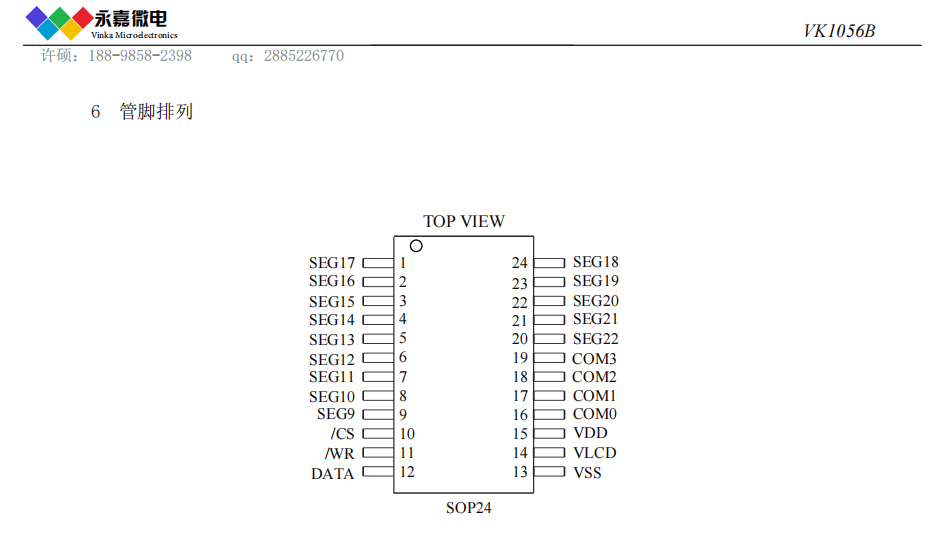

SOP24(300mil) (15.4mm × 7.5mm PP=1.27mm)

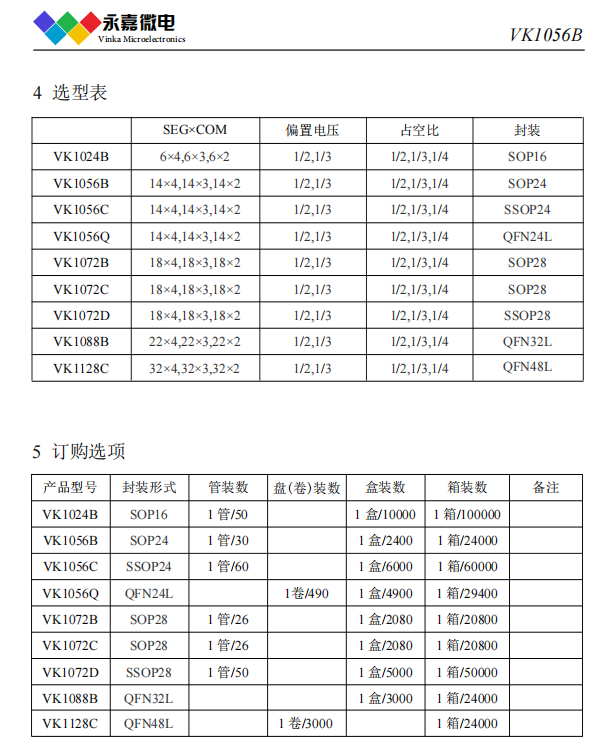

RAM映射LCD控制器和驅動器系列：
VK1024B  2.4V～5.2V 6seg*4com  6*3 6*2 偏置電壓1/2 1/3 S0P16  省電模式
VK1056B  2.4V～5.2V 14seg*4com 14*3  14*2 偏置電壓1/2 1/3 SOP24  省電模式
VK1056C  2.4V～5.2V 14seg*4com 14*3  14*2 偏置電壓1/2 1/3 SSOP24 省電模式
VK1072B  2.4V～5.2V 18seg*4com 18*3  18*2 偏置電壓1/2 1/3 SOP28  省電模式
VK1072C  2.4V～5.2V 18seg*4com  18*3  18*2 偏置電壓1/2 1/3 SOP28  省電模式
VK1072D  2.4V～5.2V 18seg*4com  18*3  18*2 偏置電壓1/2 1/3 SSOP28 省電模式
VK1088B  2.4V～5.2V 22seg*4com  22*3 22*2   偏置電壓1/2 1/3 QFN32（4*4mm PP=0.4mm）超小體積
VK1128C 2.4V～5.2V 32seg*4com 32*3 32*2    偏置電壓1/2 1/3  QFN48 (5*5mm PP=0.35mm)超小體積
VK0192M 2.4V～5.2V 24seg*8com             偏置電壓1/4    LQFP44 省電模式
VK0256 2.4V～5.2V 32seg*8com          偏置電壓1/4    QFP64  省電模式
VK0256B  2.4V～5.2V 32seg*8com             偏置電壓1/4    LQFP64 省電模式
VK0256C  2.4V～5.2V 32seg*8com          偏置電壓1/4    LQFP52 省電模式
VK0384 2.4V～5.2V    48seg*8com             偏置電壓1/4    LQFP64 省電模式
VK1621    2.4V～5.2V 32seg*4com  32*3 32*2       偏置電壓1/2 1/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)       省電模式
VK1622 2.4V～5.2V 32seg*8com             偏置電壓1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 省電模式
VK1623 2.4V～5.2V 48seg*8com             偏置電壓1/4    LQFP100/QFP100；DICE/DIE
裸片(綁定COB)；COG(綁定玻璃)  省電模式

VK1625 2.4V～5.2V 64seg*8com 偏置電壓1/4 LQFP100/QFP100；DICE/DIE
裸片(綁定COB)；COG(綁定玻璃) 省電模式

VK1626 2.4V～5.2V 48seg*16com 偏置電壓1/5 LQFP100/QFP100；DICE/DIE裸片(綁定COB) 省電模式

SOP24(300mil-1.27).pdf (1.48 MB)

VK1056B_V1.3-CN.pdf (8.21 MB)

VK1056B參考電路.pdf (121.83 KB)
