標題: 適用于小家電、微波爐、電磁爐等產品/點陣數顯驅動IC/LED顯示驅動芯片VK1640A SSOP28 [打印本頁]

作者: Q3618885898 時間: 2025-3-19 16:22
標題: 適用于小家電、微波爐、電磁爐等產品/點陣數顯驅動IC/LED顯示驅動芯片VK1640A SSOP28

產品品牌：永嘉微電/VINKA
產品型號：VK1640A

封裝形式：SSOP28

概述

VK1640A是一種數碼管或點陣LED驅動控制專用芯片，內部集成有數據鎖存器、LED 驅動等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持8SEGx16GRID的點陣LED顯示。適用于小型LED顯示屏驅動。采用SSOP28的封裝形式。LJQ4412

特點

• 工作電壓 3.0-5.5V

• 內置 RC振蕩器

• 8個SEG腳，16個GRID腳

• SEG腳只能接LED陽極，GRID腳只能接LED陰極

• 2線串行接口

• 8級整體亮度可調

• 內置顯示RAM為8x16位

• 內置上電復位電路

• 封裝

SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)

內存映射的LED控制器及驅動器

VK16D32 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位共陽驅動：--- 通訊接口：SCL/SDA 靜態

電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SSOP24 恒流驅動

VK16D33 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：--- 通訊接口：SCL/SDA 靜態

電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SOP28 恒流驅動
———————————————————————————————————————————————————

VK16K33A 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位；共陽驅動：8段16位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：13*3 封裝：SOP28 驅動電流大，適合高亮顯示場合

VK16K33AA 3.0～5.5V 驅動點陣：128 共陰驅動：16段8位；共陽驅動：8段16位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：13*3 封裝：SSOP28 驅動電流大，適合高亮顯示場合

VK16K33B 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位；共陽驅動：8段12位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：10*3 封裝：SOP24 驅動電流大，適合高亮顯示場合

VK16K33BA 3.0～5.5V 驅動點陣：96 共陰驅動：12段8位；共陽驅動：8段12位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：10*3 封裝：SSOP24 驅動電流大，適合高亮顯示場合

VK16K33C 3.0～5.5V 驅動點陣：64 共陰驅動：8段8位；共陽驅動：8段8位通訊接口：SCL/SDA

靜態電流/待機電流：typ.1mA/1μA 按鍵：8*3 封裝：SOP20 驅動電流大，適合高亮顯示場合

——————————————————————————————————————————————————

VK1640 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SOP28

VK1640A 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位共陽驅動：16段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP28

VK1640B 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位共陽驅動：12段8位通訊接口：CLK/DIN

靜態電流/待機電流：＜0.1mA/-- 按鍵：--- 封裝：SSOP24

VK1650 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位共陽驅動：4段8位通訊接口：CLK/DAT

靜態電流/待機電流：typ.0.3mA/50μA 按鍵：7*4 封裝：SOP16/DIP16

VK1Q60 3.0～5.5V 驅動點陣：32 共陰驅動：8段4位共陽驅動：4段8位通訊接口：CLK/DAT

靜態電流/待機電流：＜0.1mA/--- 按鍵：7*4 封裝：QFN16

VK1651 3.0～5.5V 驅動點陣：28 共陰驅動：4段7位共陽驅動：7段4位通訊接口：CLK/DIO

靜態電流/待機電流：＜5mA/-- 按鍵：7*1 封裝：SOP16/DIP16

SSOP28-(150mil-0.635).pdf (1.29 MB)

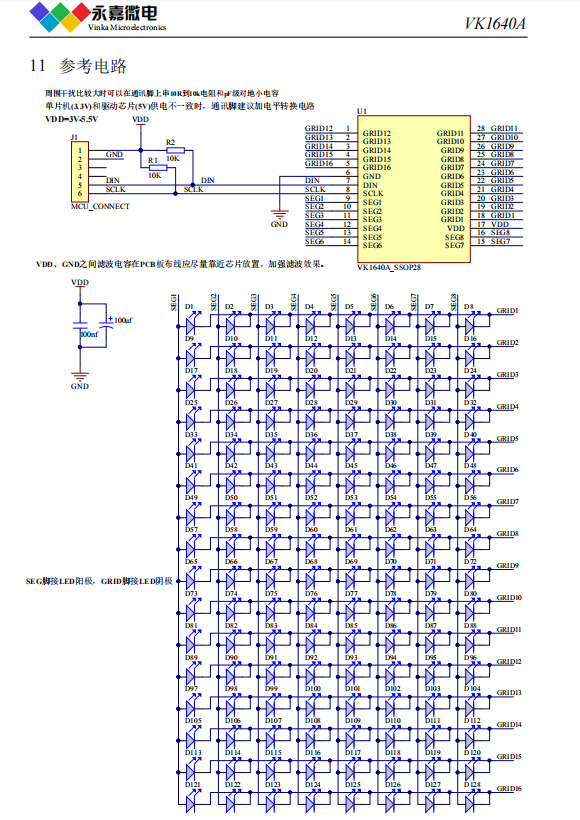

VK1640A參考電路.pdf (212.19 KB)
