標題: 普源示波器DHO1202頻率響應校正方法 [打印本頁]

作者: agitek2008 時間: 2025-4-17 16:48
標題: 普源示波器DHO1202頻率響應校正方法

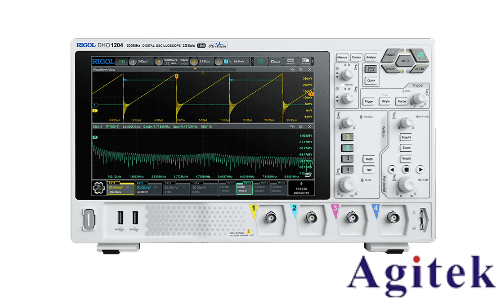

普源示波器DHO1202是一款功能強大的數字示波器，廣泛應用于電子測試、故障排除和信號分析等領域。為了確保測量的準確性，頻率響應校正是必要的步驟之一。頻率響應指的是示波器在不同頻率下對信號的響應能力，校正過程則是通過一系列步驟和標準設備來確保示波器輸出信號的線性和準確性。本文將詳細介紹DHO1202示波器的頻率響應校正方法，包括校正的目的、步驟和注意事項，幫助用戶獲得可靠的測量結果。

1. 頻率響應校正的目的

頻率響應校正主要有以下幾個目的：

1.提高測量精度：確保示波器在不同頻率下的測量結果準確無誤，尤其是對于高頻信號。

2.驗證設備性能：測試示波器在特定頻率范圍內的響應，以確認其性能是否符合廠商規格。

3.減少測量誤差：通過校正，可以識別和消除潛在的系統誤差和外部干擾，提高信號的可靠性。

2. 校正前的準備工作

在進行頻率響應校正之前，需要準備以下設備和工具：

2.1 校正信號源

使用一臺準確的信號發生器，能夠產生可調頻率和幅度的正弦波信號。建議選擇頻率范圍涵蓋需要校正的信號頻段，例如1Hz至100MHz。

2.2 測試探頭

準備適配示波器輸入的高頻測試探頭，確保探頭在整個頻率范圍內具有良好的線性度和帶寬。

2.3 測試設備

示波器：普源DHO1202。

信號源設備：如示波器或函數發生器。

連接線纜：高質量的BNC連接線，避免額外的信號衰減或干擾。

2.4 校正標準

了解并獲取校正標準，包括示波器廠商提供的校正程序和規范，以指導校正步驟。

3. DHO1202頻率響應校正步驟

下面是DHO1202示波器頻率響應校正的具體步驟：

3.1 連接配置

1.關閉設備：首次進行校正時，關閉DHO1202示波器和信號源的電源。

2.連接信號源：使用BNC同軸線將信號發生器的輸出端連接到DHO1202的輸入通道。確保接口緊密。

3.2 設置信號源

1.啟動信號源：打開信號發生器，讓其預熱幾分鐘，以確保輸出穩定。

2.選擇波形類型：確保信號源輸出正弦波（Sine Wave），以便用于頻率響應校正。

3.設定輸出幅度：設置合適的輸出幅度，通常選擇1Vpp（峰峰值），以適應示波器的輸入范圍。

3.3 示波器設置

1.打開DHO1202示波器。

2.選擇通道：確保選擇的通道與信號源連接的輸入端一致（如CH1）。

3.調整時間基準：根據需要選擇適當的時間/Div設置，通常在10ms/div至20µs/div的范圍內。

4.調整垂直比例：設置V/div為適合的值（例如200mV/div），以確保波形在屏幕上可見且不會飽和。

5.啟用DC耦合：確保通道設置為“DC Coupling”，以獲得準確的幅度。

3.4 開始頻率響應測試

1.頻率逐步變更：通過信號發生器，逐步調整輸出頻率，通常選擇以下頻率點進行校正（例如1KHz、10KHz、100KHz、1MHz、10MHz、50MHz、100MHz）。

2.記錄示波器值：在每個頻率點上，記錄DHO1202示波器顯示的波形幅度和相位，齊次
