標題: 泰克示波器TBS2102B使用指南
一、設備概述

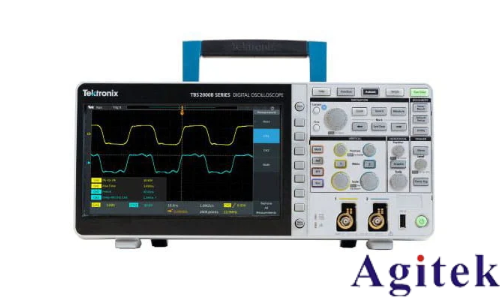

泰克TBS2102B示波器是一款高性能便攜式儀器，適用于電子工程、通信、醫療設備等領域。其核心特點包括：
1. 雙通道觀測：支持同時顯示兩個信號通道，便于對比分析。
2. 自動測量功能：可快速獲取頻率、幅值、周期等參數。
3. 存儲與回放：支持波形數據保存及后續離線分析。
4. 高分辨率彩色屏：直觀顯示波形細節，優化觀測體驗。
二、面板與接口介紹
1. 控制面板
垂直調節旋鈕（CH1/CH2）：調整波形垂直位置和幅值。
水平調節旋鈕：控制時間軸縮放及波形位置。
觸發設置菜單：設定觸發類型（如邊沿觸發、脈沖觸發）。
Auto按鈕：一鍵自動優化波形顯示參數。
存儲/回放鍵：管理波形數據存儲與調用。
2. 接口配置
輸入通道：雙BNC接口（CH1/CH2），支持探頭連接。
USB/LAN接口：用于數據傳輸及遠程控制。
電源接口：接入交流電源（需確保接地安全）。
三、基本操作步驟
1. 連接與初始化
電源連接：插入電源線，按下電源鍵啟動示波器。
探頭連接：
1. 將探頭BNC端連接至示波器通道（如CH1）。
2. 探頭尖端接觸待測信號點，確保接地線連接被測電路地線。
3. 調整探頭衰減比（如10X或1X），匹配信號幅度。
2. 波形觀測與調整
垂直設置：
旋轉CH1/CH2旋鈕調整波形幅值（如0.5V/div）。
使用垂直移動旋鈕定位波形至屏幕中心。
水平設置：
調整時間刻度（如1ms/div）以觀測完整周期。
水平移動旋鈕優化波形水平位置。
觸發設置：
選擇觸發源（CH1/CH2或外部觸發）。
設定觸發電平（確保波形穩定顯示）。
觸發模式可選“自動”（無信號時顯示光跡）或“常態”（依賴信號觸發）。
3. 測量與存儲
自動測量：按下“Auto”鍵，示波器自動識別并顯示頻率、幅值等參數。
手動測量：通過菜單選擇特定參數（如周期、占空比），使用光標功能定位測量點。
波形存儲：
按下“Save”鍵，選擇存儲位置（內部存儲器或USB設備）。
回放時調用“Recall”鍵加載歷史數據。
四、高級功能與應用
1. 存儲與捕獲模式
實時捕獲模式：高速采樣適用于瞬態信號分析。
波形序列模式：連續捕獲多波形，用于故障診斷。
存儲深度調整：通過菜單設置采樣點數（如10k~1M點），平衡分辨率與速度。
2. 探頭補償與校準
補償步驟：
1. 連接探頭至校準信號源（如示波器自帶校準輸出）。
2. 調整探頭補償電容（根據提示調節至波形無失真）。
探頭類型選擇：
通用探頭（低頻信號，10X衰減）。
差分探頭（高壓差或共模噪聲環境）。
電流探頭（測量電流信號）。
3. 數學運算與疊加
波形運算：支持加減、乘除、傅里葉變換等高級分析。
通道疊加（Add模式）：將CH1與CH2信號疊加顯示，便于相位差分析。
五、注意事項與維護
1. 安全規范
確保電源接地，避免觸電風險。
測量高壓信號時使用隔離探頭，并佩戴絕緣手套。
避免靜電沖擊，操作前佩戴防靜電手環。
2. 維護建議
每月校準一次垂直增益與時間基準（使用標準信號源）。
定期清潔屏幕與接口，避免灰塵影響散熱。
長期存放時保持環境干燥（濕度<70%），避免電路板腐蝕。
六、故障排除指南
1. 波形顯示異常
檢查探頭連接是否松動或補償是否正確。
確認觸發設置是否匹配信號頻率（如高頻信號需提高觸發靈敏度）。
2. 測量數據不準確
驗證探頭衰減比是否與示波器設置一致。
使用示波器自檢功能（Self Test）排查硬件故障。
TBS2102B示波器憑借其雙通道觀測、自動測量及高級分析功能，為工程師提供了精準的信號分析工具。通過合理配置觸發模式、優化探頭設置，用戶可高效完成從基礎測量到復雜信號分析的多種任務。遵循安全規范與維護建議，可延長設備使用壽命，確保長期穩定性。
