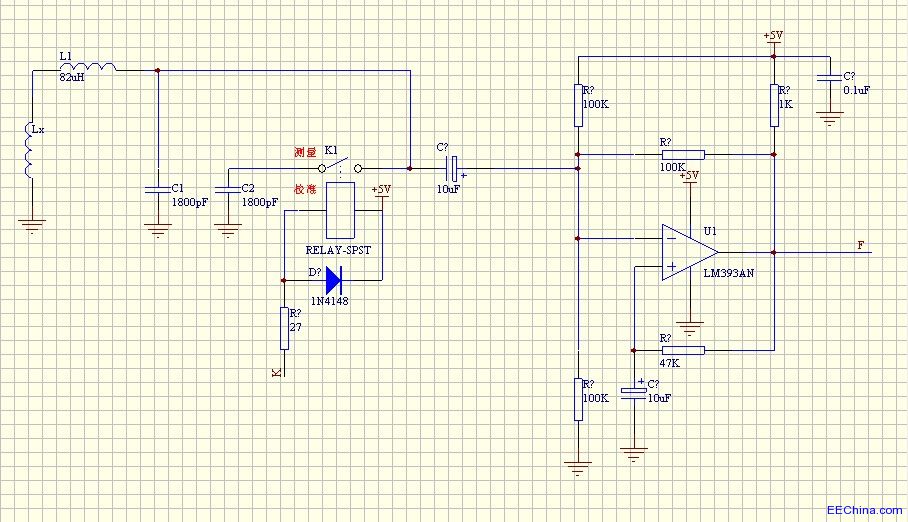

前面是電磁（LX ）感應傳感檢測電路，感應信號經隔直（電解）電容C7，進入后級斯密特（放大）整形電路，輸出方波信號。

嗯

gruliu123 發表于 2013-6-3 08:11
我感覺也是。。。但這個地方好像是測量表筆。還有，提供一個什么樣的信號合適呢？圖中，中間的那個電解電 ...

后面的放大器 反饋加到了正端 , 這是不是一個振蕩器呢?  把放大器的輸出加到紅圈標的地方,再通過濾波器把想要的頻率選出來 形成特定頻率的振蕩器

學習學習！！！！！！！！！！！！

sainimu78 發表于 2013-6-2 09:34
信號看樣子是想從這里加進去 ,  LX , L1 , C1 構成一個派型濾波匹配網絡  ,
我也不太懂 一起討論吧

我感覺也是。。。但這個地方好像是測量表筆。還有，提供一個什么樣的信號合適呢？圖中，中間的那個電解電容是什么作用？好多不懂，多多賜教！呵呵

信號看樣子是想從這里加進去 ,  LX , L1 , C1 構成一個派型濾波匹配網絡  ,
我也不太懂 一起討論吧
