緊急求助，PADs怎么畫Y型分支的等長線？

查看數: 11776 | 評論數: 9 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2010-8-6 01:55

正文摘要:

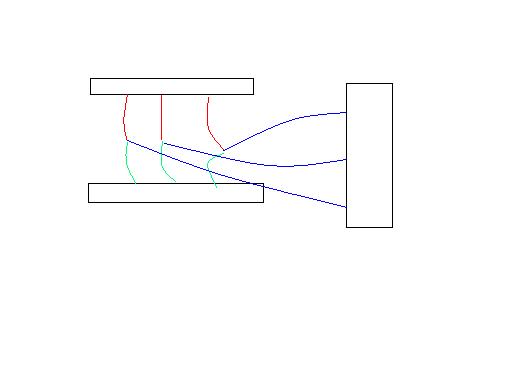

具體點說，一塊DSP+2塊SDRAM，地址線需要走等長 問題是，DSP上的線是同時與2塊SDRAM連接的，每個SDRAM內的地址線需要等長。 這種分支結構的等長如何走？ 我下面畫了個草圖，連線歪歪扭扭的就是為了模擬實際元件 ...

回復

pcbkey 發表于 2015-2-4 17:41:34
支持一下
lilac_eva 發表于 2010-8-19 10:38:52
贊一個
pisces_ben 發表于 2010-8-11 08:49:01
地址線要等長？

可以用T型線連，在交叉點添加T型點
老郭 發表于 2010-8-8 19:17:12
哈哈，都謙虛起來了。
不，是互相吹噓
fenghaili 發表于 2010-8-8 18:53:27
他就是個大才子！！！ 真的 ！！！
有啥問題都能解決！！！
Leisure 發表于 2010-8-6 22:44


雷兄太謙虛了。。

RP兄排第一，你是老二，我是老三。…………
Leisure 發表于 2010-8-6 22:44:21
他就是個大才子！！！ 真的 ！！！
有啥問題都能解決！！！
fengyuner 發表于 2010-8-6 12:21:31
回復3樓fenghaili：

版主你太有才了，這個辦法也想得到，我現在試試先
fenghaili 發表于 2010-8-6 08:20:08
最好的辦法是：

分叉點肯定要打孔，那么把這個孔做成一個器件，體現在原理圖里面。

然后就是，孔這個器件，到其他三個器件等長了。

評分

參與人數 1積分 +2 收起 理由
Leisure + 2

查看全部評分

fenghaili 發表于 2010-8-6 08:20:08
最好的辦法是：

分叉點肯定要打孔，那么把這個孔做成一個器件，體現在原理圖里面。

然后就是，孔這個器件，到其他三個器件等長了。

評分

參與人數 1積分 +2 收起 理由
Leisure + 2

查看全部評分
