用簡單電路來指示信號的邏輯

發布時間：2010-11-10 14:07    發布者：eetech
關鍵詞： 簡單電路 , 邏輯 , 信號

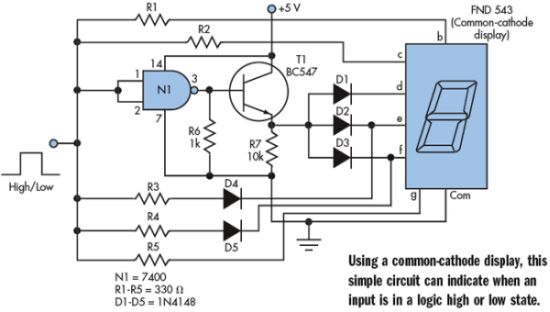

文中的電路可以讓用戶知道信號是邏輯高還是邏輯低。當輸入為“1”(邏輯高)時，共陰極顯示屏顯示“H”，但輸入為“0”(邏輯低)時，顯示“L”。

該電路利用了IC(7400)四個門中的一個，來轉換輸入并通過射極跟隨器T1將輸出施加在顯示器的d,e,f段。二極管和電路通過射極跟隨器對直接和非直接的輸入進行緩沖，來分段e,f. 這個電路工作在5V電源電壓下。
